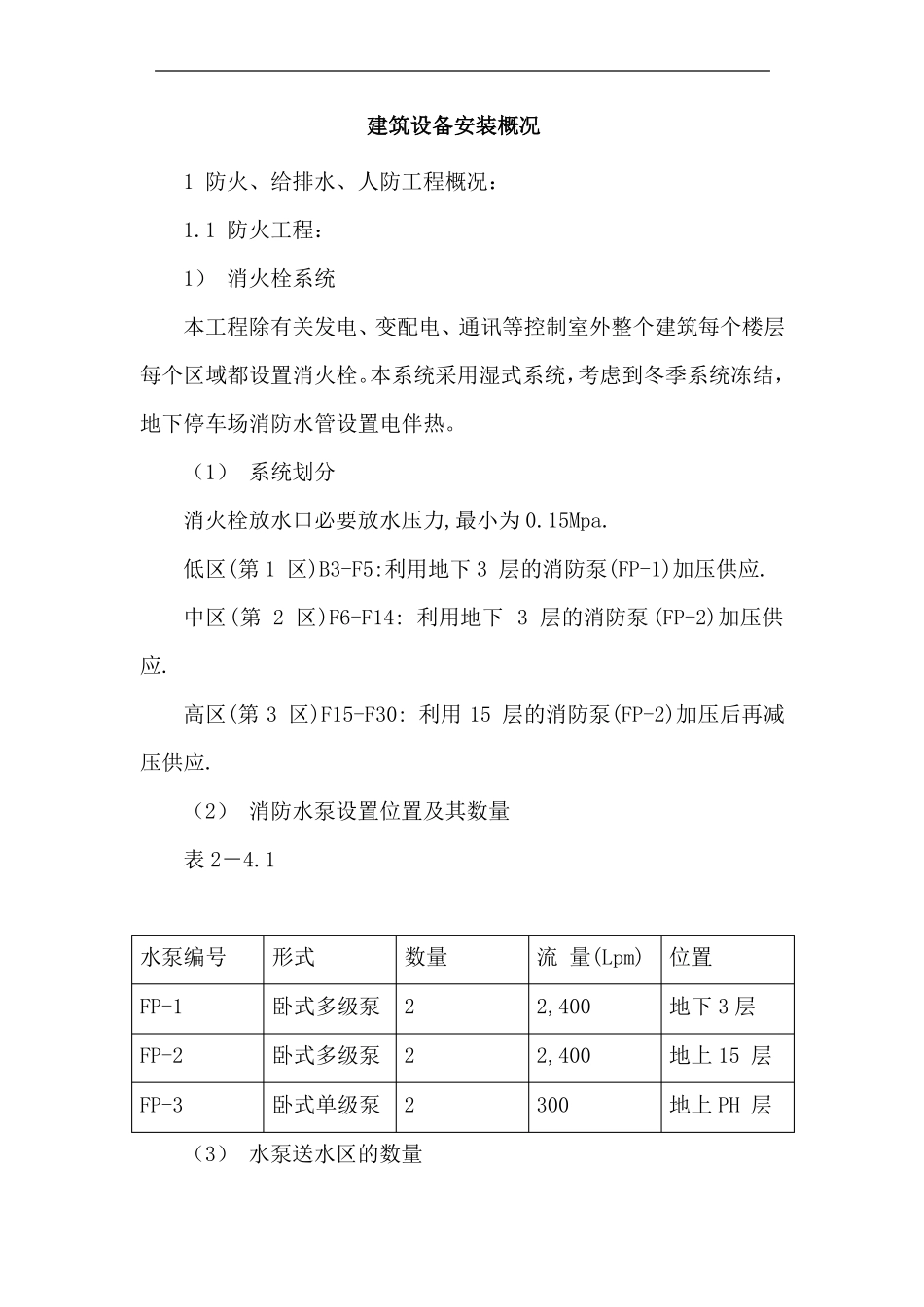

建筑设备安装概况1防火、给排水、人防工程概况：1.1防火工程：1）消火栓系统本工程除有关发电、变配电、通讯等控制室外整个建筑每个楼层每个区域都设置消火栓。本系统采用湿式系统，考虑到冬季系统冻结，地下停车场消防水管设置电伴热。（1）系统划分消火栓放水口必要放水压力,最小为0.15Mpa.低区(第1区)B3-F5:利用地下3层的消防泵(FP-1)加压供应.中区(第2区)F6-F14:利用地下3层的消防泵(FP-2)加压供应.高区(第3区)F15-F30:利用15层的消防泵(FP-2)加压后再减压供应.（2）消防水泵设置位置及其数量表2－4.1水泵编号FP-1FP-2FP-3形式数量流量(Lpm)位置2,4002,400300地下3层地上15层地上PH层卧式多级泵2卧式多级泵2卧式单级泵2（3）水泵送水区的数量低区及高区的立管各设3台,并且在消防车容易接近的开放地按地埋式设置.在屋顶层机房设置2台(1用1备)300L/M的加压泵及300(L)的压力罐可满足0.15Mpa的最小必要放水压力.15层和屋顶层设置可储存持续10分钟的用水量的水箱(15层:60ｍ3、屋顶层42ｍ3)。（4）形成环形管的层-低区：地下3层，地下2层、地上5层-中区：地上6层，地上145层-高区：地上15层，地上30层（5）每层设DN65消火栓和D65mm水龙带（25M长）水枪；DN25的、消防灭火吼，内径为19mm的胶管（25M长，口径为6mm的水枪），都采用内藏型。2）自动喷水灭火系统除电机房、通讯机器房、中央控制室、防灾中心、电话机房、电脑房、电梯机房等有关电器的控制室外整个楼层、整个区域都要设置自动喷水灭火系统。（楼梯间、小于5m2的卫生间不设自动喷水灭火系统。）自动喷水灭火系统的喷头开放后感应到水流状态把信息传送到控制盘就会自动启动消防泵。每层的开闭阀的开闭状态及水流指示装置直接把信息传送到防灾中心并发出该区的警报，启动消防泵。设在15层的高区用消防泵（FP-5）启动时，与低区用消防泵（FP-4）联动。（1）系统选定-停车场：为了在冬季防冻采用预作用式（Pre-Action）干式系统（中危险2级）-发电机室：采用水喷雾系统（WATERSYRAY）-办公室：采用湿式管道系统（2）系统划分为了自动喷水灭火系统的喷头喷水压力控制在0.1MPa-1.2MPa以下，系统竖向分为以下三个区。低区：（第一区）B3-5F：水箱出水利用地下3层的消防泵（FP-4）加压后供应。中区：（第二区）6F-14F：水箱出水利用地下3层的消防泵（FP-4）加压、减压后供应。高区：（第三区）15F-30F：水箱出水利用地下16层的消防泵（FP-5）加压后供应。（3）消防水泵设置位置及其数量水泵编号FP-4FP-5FP-6形式数量流量(Lpm)1,8001,800300位置地下3层地上15层地上PH层卧式多级泵2卧式多级泵2卧式多级泵2低区及高区的立管各设2台水泵结合器，并且在消防车容易接近的开放地按地埋式设置。在31层设置2台（1用1备）60L/M的加压泵及150（L）的压力罐可满足0.1MPa的压力。如果周围环境温度小于66℃的部位，其喷头定额启动温度（温级）为79℃。3）气体灭火系统气体灭火设备中，采用的药剂种类：FM200灭火气体；设置范围：B2层的电机室、UPS室，F4层的电算室、电话交换室、通信室、蓄电磁室等，F15层的电机室、UPS室。系统全部选用喷射式；可根据不同的使用要求选择阀门的开放，中央供应式设置。（在另外的气管储藏室集中设置气瓶。）启动火灾区的感应机时发出警报及应急广播后，按火灾区域以外的手动按钮就会开放气体罐阀门，喷出有关储罐里的灭火气体的自动及办自动方式。4）灭火器的设置电气机房、电梯机房等场所设置挂墙式CO2灭火器；车库及其它没有人监视的公共场所按规范设置干式灭火器。在走廊等场所按步行距离以20M的间距设置；其保护面积为315㎡/个；每设置处布置2个以上。1.2给排水工程：本工程给水系统有生活冷水给水系统，生活热水给水系统，消防给水系统和饮用净水系统；排水系统有，污水排水系统，雨水排水系统，消防电梯排水；此外，本工程还设有中水系统。1)生活冷水给水系统(1）水源：本工程生活给水由两路供应,一路由北侧接入DN200管道,另一路由西侧接入DN200管道,专用生活储水调节水池设在地下三层,有效容积为400ｍ3.(2）给水供水系统增压泵系统号供水范围供水方式位置低区用水3层市政自来水直供,变频,地下三营业设GS1...
