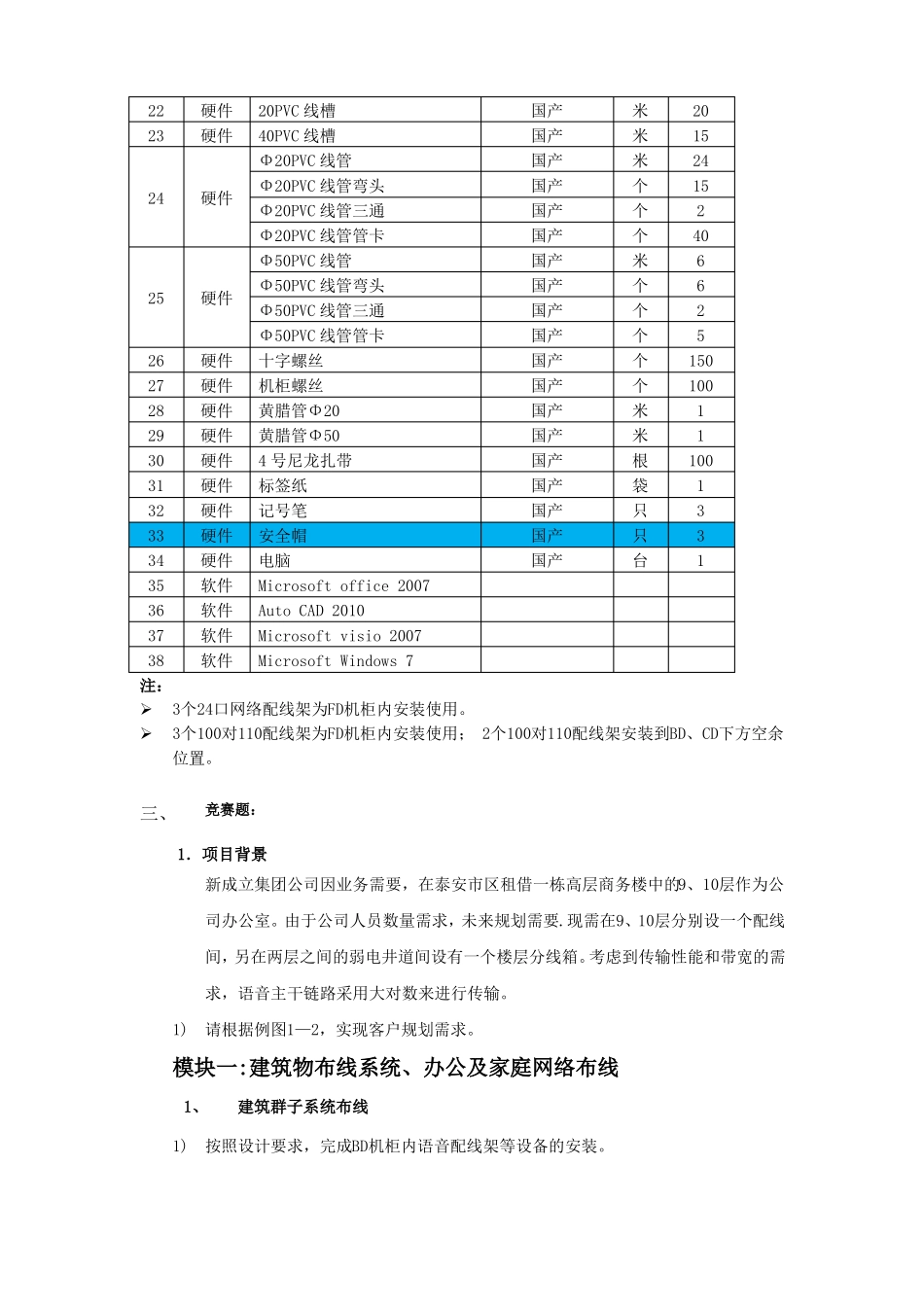

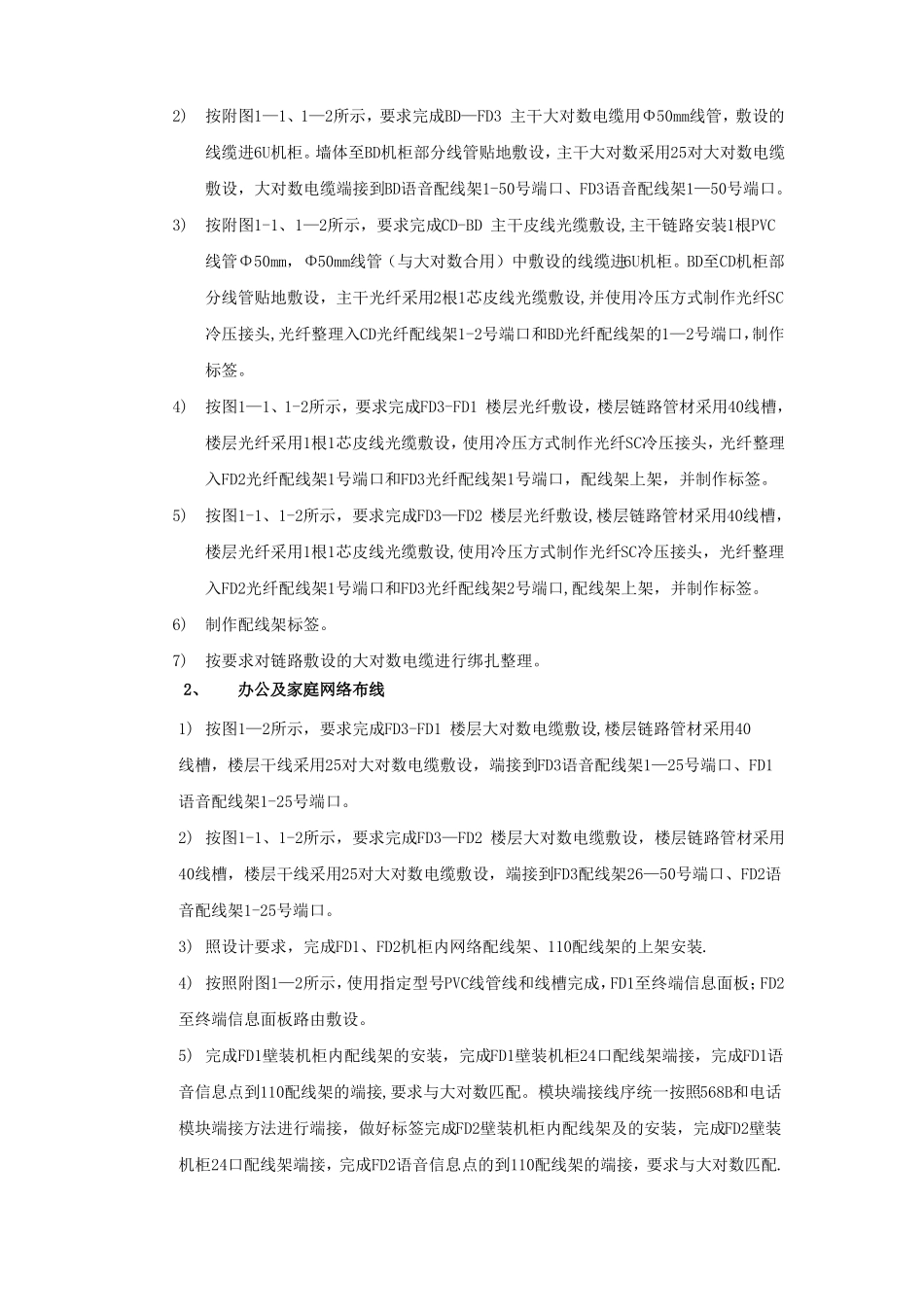

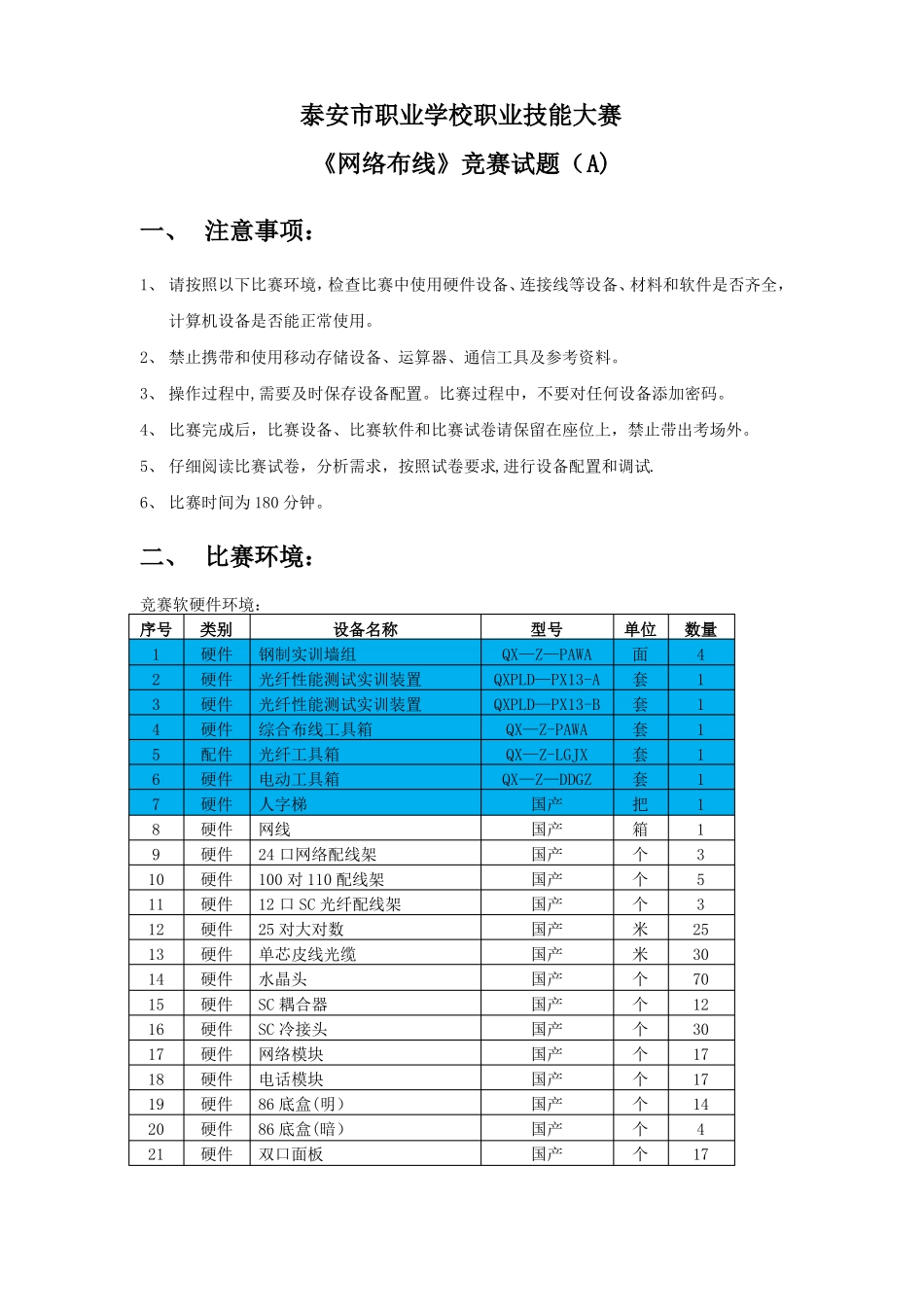

泰安市职业学校职业技能大赛《网络布线》竞赛试题（A)一、注意事项：1、请按照以下比赛环境，检查比赛中使用硬件设备、连接线等设备、材料和软件是否齐全，计算机设备是否能正常使用。2、禁止携带和使用移动存储设备、运算器、通信工具及参考资料。3、操作过程中,需要及时保存设备配置。比赛过程中，不要对任何设备添加密码。4、比赛完成后，比赛设备、比赛软件和比赛试卷请保留在座位上，禁止带出考场外。5、仔细阅读比赛试卷，分析需求，按照试卷要求,进行设备配置和调试.6、比赛时间为180分钟。二、比赛环境：竞赛软硬件环境：序号123456789101112131415161718192021类别硬件硬件硬件硬件配件硬件硬件硬件硬件硬件硬件硬件硬件硬件硬件硬件硬件硬件硬件硬件硬件设备名称钢制实训墙组光纤性能测试实训装置光纤性能测试实训装置综合布线工具箱光纤工具箱电动工具箱人字梯网线24口网络配线架100对110配线架12口SC光纤配线架25对大对数单芯皮线光缆水晶头SC耦合器SC冷接头网络模块电话模块86底盒(明）86底盒(暗）双口面板型号QX—Z—PAWAQXPLD—PX13-AQXPLD—PX13-BQX—Z-PAWAQX—Z-LGJXQX—Z—DDGZ国产国产国产国产国产国产国产国产国产国产国产国产国产国产国产单位面套套套套套把箱个个个米米个个个个个个个个数量4111111135325307012301717144172223硬件硬件20PVC线槽40PVC线槽Φ20PVC线管Φ20PVC线管弯头Φ20PVC线管三通Φ20PVC线管管卡Φ50PVC线管Φ50PVC线管弯头Φ50PVC线管三通Φ50PVC线管管卡十字螺丝机柜螺丝黄腊管Φ20黄腊管Φ504号尼龙扎带标签纸记号笔安全帽电脑Microsoftoffice2007AutoCAD2010Microsoftvisio2007MicrosoftWindows7国产国产国产国产国产国产国产国产国产国产国产国产国产国产国产国产国产国产国产米米米个个个米个个个个个米米根袋只只台20152415240662515010011100133124硬件25硬件26272829303132333435363738硬件硬件硬件硬件硬件硬件硬件硬件硬件软件软件软件软件注：➢3个24口网络配线架为FD机柜内安装使用。➢3个100对110配线架为FD机柜内安装使用；2个100对110配线架安装到BD、CD下方空余位置。三、竞赛题：新成立集团公司因业务需要，在泰安市区租借一栋高层商务楼中的9、10层作为公司办公室。由于公司人员数量需求，未来规划需要.现需在9、10层分别设一个配线间，另在两层之间的弱电井道间设有一个楼层分线箱。考虑到传输性能和带宽的需求，语音主干链路采用大对数来进行传输。1．项目背景1)请根据例图1—2，实现客户规划需求。模块一:建筑物布线系统、办公及家庭网络布线1、建筑群子系统布线1)按照设计要求，完成BD机柜内语音配线架等设备的安装。2)按附图1—1、1—2所示，要求完成BD—FD3主干大对数电缆用Φ50mm线管，敷设的线缆进6U机柜。墙体至BD机柜部分线管贴地敷设，主干大对数采用25对大对数电缆敷设，大对数电缆端接到BD语音配线架1-50号端口、FD3语音配线架1—50号端口。3)按附图1-1、1—2所示，要求完成CD-BD主干皮线光缆敷设,主干链路安装1根PVC线管Φ50mm，Φ50mm线管（与大对数合用）中敷设的线缆进6U机柜。BD至CD机柜部分线管贴地敷设，主干光纤采用2根1芯皮线光缆敷设,并使用冷压方式制作光纤SC冷压接头,光纤整理入CD光纤配线架1-2号端口和BD光纤配线架的1—2号端口，制作标签。4)按图1—1、1-2所示，要求完成FD3-FD1楼层光纤敷设，楼层链路管材采用40线槽，楼层光纤采用1根1芯皮线光缆敷设，使用冷压方式制作光纤SC冷压接头，光纤整理入FD2光纤配线架1号端口和FD3光纤配线架1号端口，配线架上架，并制作标签。5)按图1-1、1-2所示，要求完成FD3—FD2楼层光纤敷设,楼层链路管材采用40线槽，楼层光纤采用1根1芯皮线光缆敷设,使用冷压方式制作光纤SC冷压接头，光纤整理入FD2光纤配线架1号端口和FD3光纤配线架2号端口,配线架上架，并制作标签。6)制作配线架标签。7)按要求对链路敷设的大对数电缆进行绑扎整理。2、办公及家庭网络布线1)按图1—2所示，要求完成FD3-FD1楼层大对数电缆敷设,楼层链路管材采用40线槽，楼层干线采用25对大对数电缆敷设，端接到FD3语音配线架1—25号端口、FD1语音配线架1-25号端口。2)按图1-1、1-2所示，...
