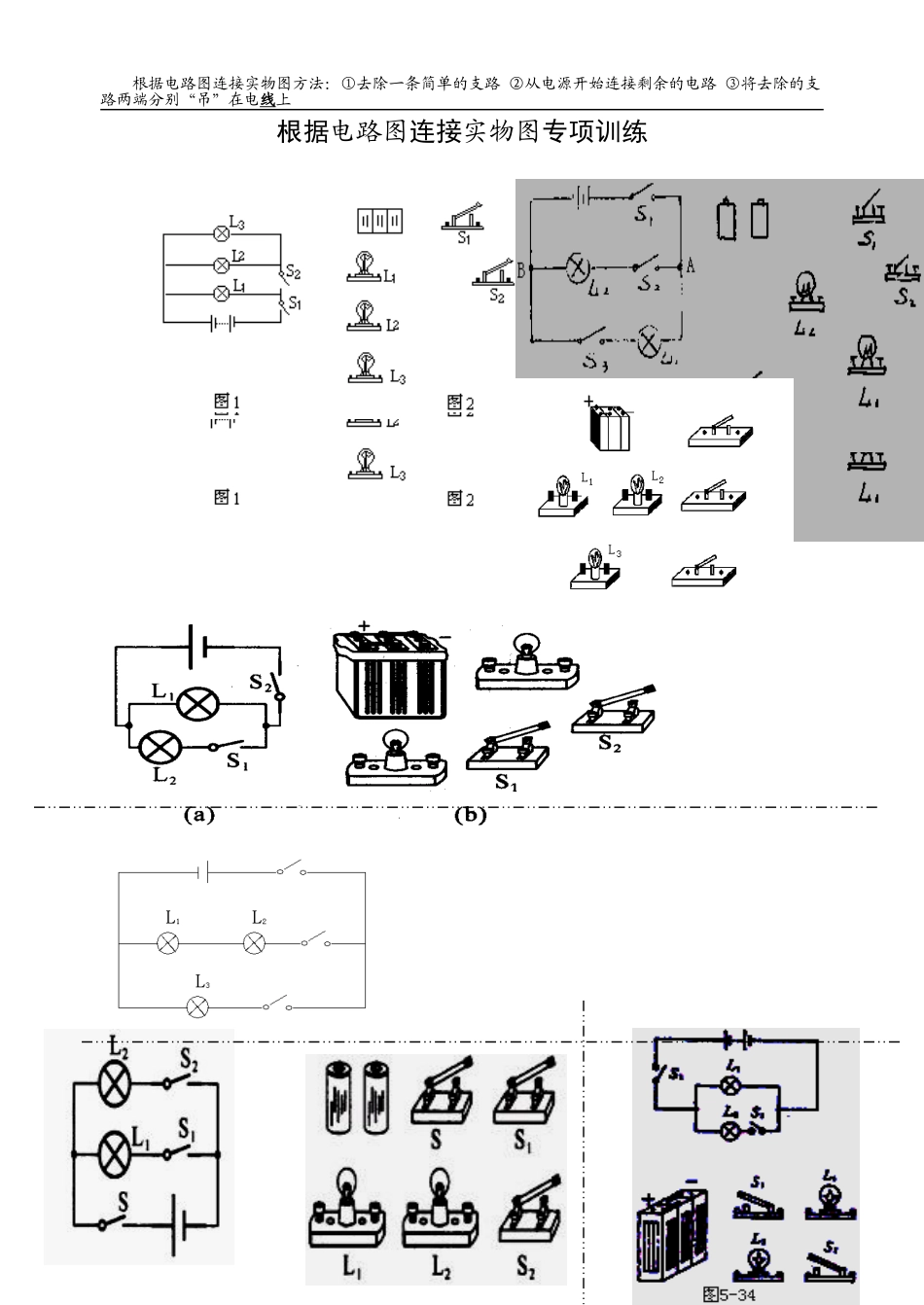

根据电路图连接实物图方法：①去除一条简单的支路②从电源开始连接剩余的电路③将去除的支路两端分别“吊”在电线上根据电路图连接实物图专项训练11根据电路图连接实物图方法：①去除一条简单的支路②从电源开始连接剩余的电路③将去除的支路两端分别“吊”在电线上根据实物连接图画出电路图专项训练22L1L2L1L2S1S2SL根据电路图连接实物图方法：①去除一条简单的支路②从电源开始连接剩余的电路③将去除的支路两端分别“吊”在电线上二、连接实物图1、2、根据图中的电路图，将图中的各电路元件一一对应地连接起来。3请根据如图所示的电路，用笔画线作为导线，将图乙中的实物连接起来使之完整．3、根据下列实物图，画出对应电路图．4、用以下器材：电源；电灯L1、L2；开关K1、K2；导线组成电路，画出电路图并要求：⑴只要断开K1，33根据电路图连接实物图方法：①去除一条简单的支路②从电源开始连接剩余的电路③将去除的支路两端分别“吊”在电线上即使K2闭合，L2不亮，⑵K1、K2同时闭合，L1、L2同时亮⑶K1、K2同时断开，L1、L2同时灭；⑷当K1闭合时，L1一定亮，L2可能不亮5、图中的元件位置不动，组成电路，要求L1、L2并联，K为总开关．6、按图中所示电路．画出电路图．7、根据图中的实物连接图画出电路图，并标出电流方向．8、将图中所给元件组成一个电路，要求K1控制L1，K2控制L2，元件不许移动．9、根据图所示的电路图连接实物图．10、用线条代替导线，将图中的电器元件连成电路．要求：⑴开关K1只控制电灯L1，开关K2只控制L2．⑵共用一个电池组．11、下面是已连接的实物图，请你画出它的电路图．44
