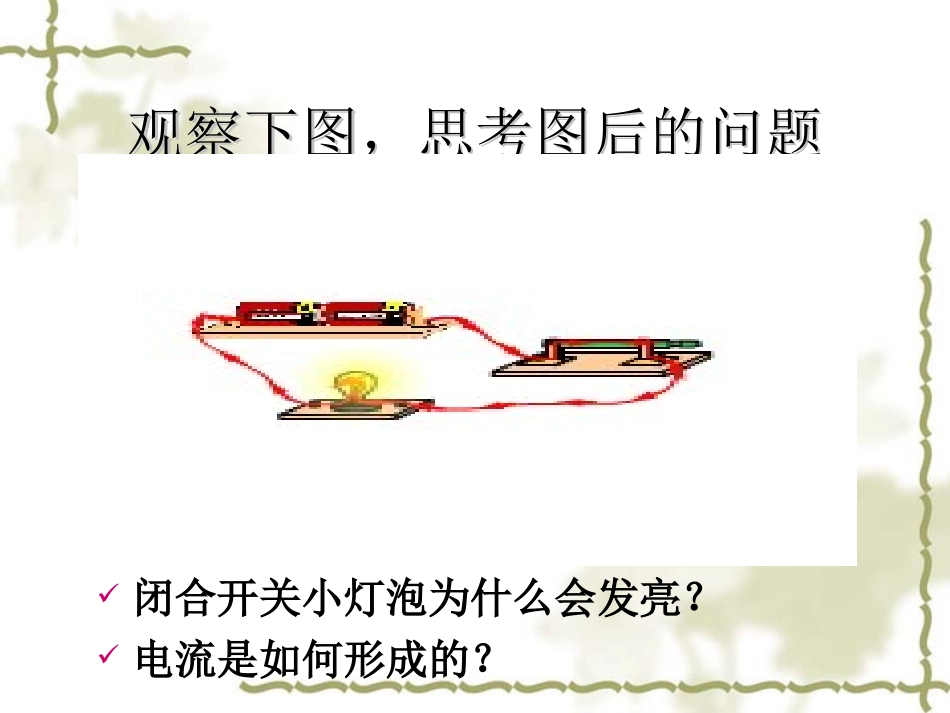

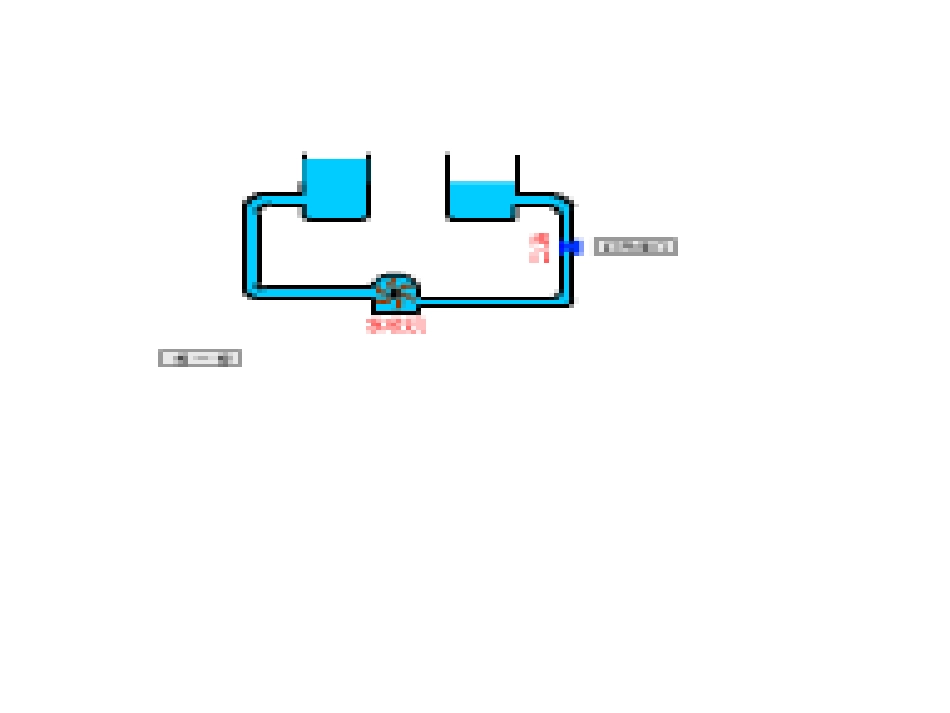

电压和电压表的使用观察下图，思考图后的问题观察下图，思考图后的问题闭合开关小灯泡为什么会发亮？电流是如何形成的？水压是形成水流的原因一、电压电压是形成电流的原因。抽水机是提供水压的装置二二、电源电源是提供电压的装置。电源的作用就是保持正负极间有一定的电压。结论电流、电压、电源的关系（1）电源、电压同时存在。（2）导体中有电流一定有电压，但有电压不一定有电流一、电压的符号和单位电压用字母____表示，它的单位是，简称，符号是．ＵＵ伏特伏V电压的常用单位有：它们的换算关系是：千伏(KV)和毫伏(mV)1KV=1000V1V=1000mV1毫伏（mV）＝1000微伏（μV）身边的电压值:家庭电路______V闪电_________V高压输电110KV=————V1节干电池______V220104~1091.1x1051.5几种常见的电压值：一节干电池：1.5Vn个干电池串联n×1.5V一个蓄电池：2Vn个蓄电池串联n×2V家庭电路：220V安全电压：不高于36V动力电压：380V二、电压表2、种类｛｛1、用途：用来测量电路或用电器两端的电压值教学用电压表学生用电压表观察电压表电压表：外观接线柱量程分度值1、认识电压表电压表是测量电压的重要仪器，它的元件符号是：V电压表有两个量程：图a表示选用量程，分度值为；图b表示选用量程，分度值为；0～3V0.1V0～15V0.5V四、电压表电压表的读数小量程：量程：0～3V分度值：0.1V现在示数：0.8V三、电压表的使用1、电压表必须与待测电路或用电器并联问题：要求L1、L2组成串联电路，测量灯L2两端的电压的连接方法如下：测量总电压时电压表的接法+-2、必须让电流从“+”接线柱流入，“-”接线柱流出正确错误3、电压表可直接接在电源的两极,示数为电源的电压值正确使用电压表的四点注意事项序号正确使用电压表1电压表应在电路中2电压表有和3电压表有（0—3V0—15V）4电压表与电源直接相连并联正接线柱负接线柱两个量程能仪表符号使用规则学生电流表接法接线柱量程能否直接接到电源两极上量程最小刻度电流表电压表AV串联并联电流从“+”进“-”出电流从“+”进“-”出电流不能超过最大值，先试触电压不能超过最大值，先试触不能能0.6A3A3V15V0.02A0.1A0.1V0.5V五、电流表和电压表使用区别和联系做一做用电压表测干电池组的电压U1／VU2／VU3／VU总／V串联电池组电压特点：串联电池组的总电压等于各节电池的电压________。之和探究串联电路中的电压+-L1L2探究串联电路中的电压电压序号①灯L1两端的电压（U1／V）灯L2两端的电压（U2／V）灯L1和灯L2串联后两端的总电压（U／V）串联电路电压特点：在串联电路中，串联电路两端的_______等于各部分电路两端的电压________。总电压之和探究并联电路中的电压+-L1L2探究并联电路中的电压电压序号①灯L1两端的电压（U1／V）灯L2两端的电压（U2／V）灯L1和灯L2并联后两端的总电压（U／V）并联电路电压特点：在并联电路中，并联电路两端的总电压和各支路两端的电压________。相等1.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（）D2、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。V1V2L1L2V1V2L1L2V23、下列电压表的连接是否正确4、下列电压表分别测的是谁的电压？5.如图示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是()A.①是电流表，②和③是电压表；B.①和③是电压表，②是电流表；C.①和②是电流表，③是电压表；D.①②和③都是电流表L2L1321B6.如图所示电路中，电源电压为4.5v，当接通开关S后，如果L1两端的电压为2v，L2两端的电压为2.5v，则电压表的读数为（）A．2vB．2.5vC．4.5vD．无法确定B7.如图所示的电路中，已知电池组有3节铅蓄电池串联组成，闭合开关，电压表V1的示数是4V。V2的示数是____V，灯L1两端的电压是_____.V2L1L2V1v1v26L12V8.如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（）A．L1的灯丝断了B．L2的灯丝断了C．L1的接线短路D．L2的接线短路C9、如图所示，当开关S闭合后，要使灯L1、L2并联，a表是、b表是，c表是；要使灯L1、L2串联，...
