高中物理电磁感应难题集VIP免费

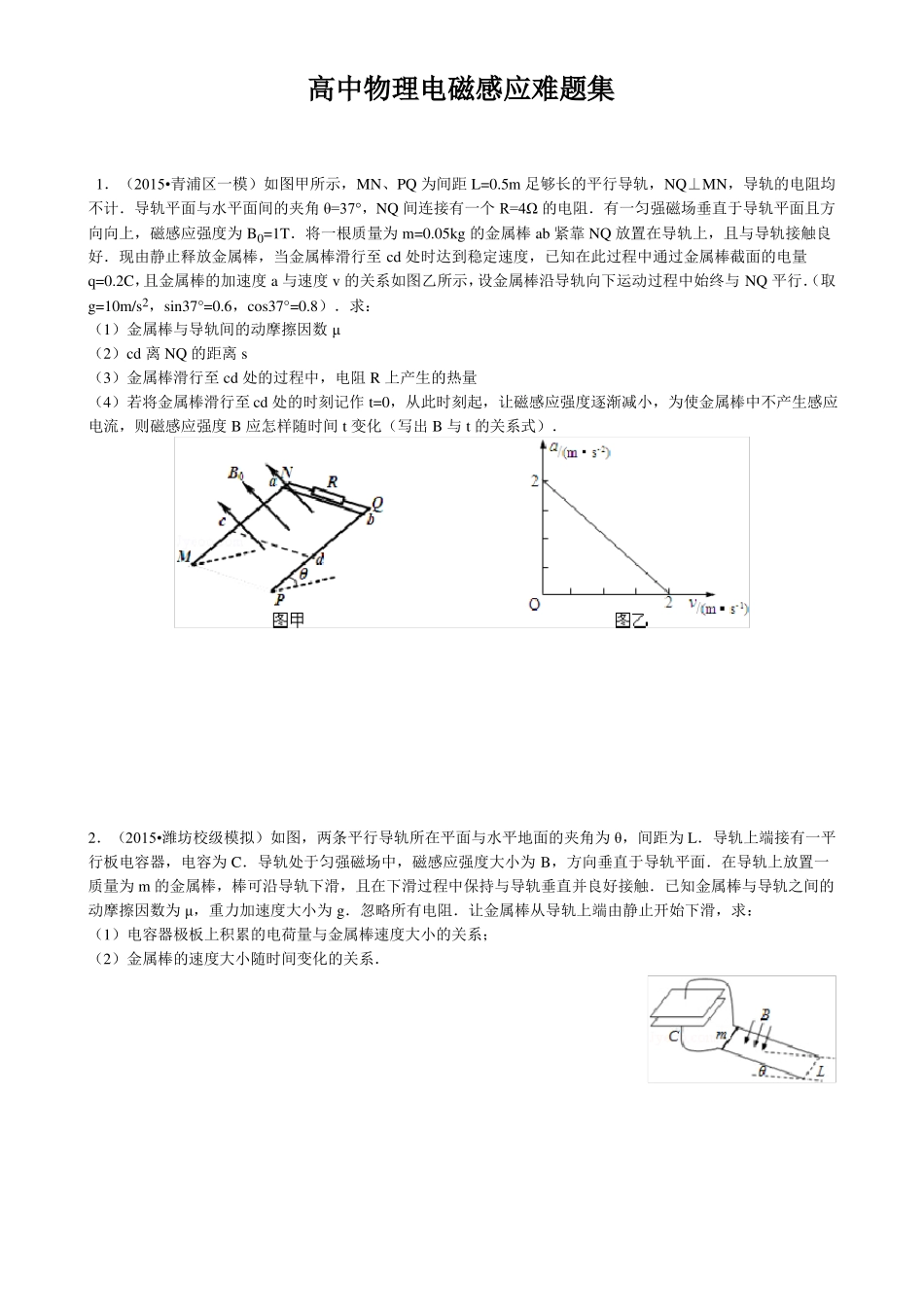

高中物理电磁感应难题集1．（2015•青浦区一模）如图甲所示，MN、PQ为间距L=0.5m足够长的平行导轨，NQ⊥MN，导轨的电阻均不计．导轨平面与水平面间的夹角θ=37°，NQ间连接有一个R=4Ω的电阻．有一匀强磁场垂直于导轨平面且方向向上，磁感应强度为B0=1T．将一根质量为m=0.05kg的金属棒ab紧靠NQ放置在导轨上，且与导轨接触良好．现由静止释放金属棒，当金属棒滑行至cd处时达到稳定速度，已知在此过程中通过金属棒截面的电量q=0.2C，且金属棒的加速度a与速度v的关系如图乙所示，设金属棒沿导轨向下运动过程中始终与NQ平行．（取g=10m/s2，sin37°=0.6，cos37°=0.8）．求：（1）金属棒与导轨间的动摩擦因数μ（2）cd离NQ的距离s（3）金属棒滑行至cd处的过程中，电阻R上产生的热量（4）若将金属棒滑行至cd处的时刻记作t=0，从此时刻起，让磁感应强度逐渐减小，为使金属棒中不产生感应电流，则磁感应强度B应怎样随时间t变化（写出B与t的关系式）．2．（2015•潍坊校级模拟）如图，两条平行导轨所在平面与水平地面的夹角为θ，间距为L．导轨上端接有一平行板电容器，电容为C．导轨处于匀强磁场中，磁感应强度大小为B，方向垂直于导轨平面．在导轨上放置一质量为m的金属棒，棒可沿导轨下滑，且在下滑过程中保持与导轨垂直并良好接触．已知金属棒与导轨之间的动摩擦因数为μ，重力加速度大小为g．忽略所有电阻．让金属棒从导轨上端由静止开始下滑，求：（1）电容器极板上积累的电荷量与金属棒速度大小的关系；（2）金属棒的速度大小随时间变化的关系．3．（2014秋•西湖区校级月考）如图，一半径为R的圆表示一柱形区域的横截面（纸面）．在柱形区域内加一方向垂直于纸面的匀强磁场，一质量为m、电荷量为q的粒子沿图中直线在圆上的a点射入柱形区域，在圆上的b点离开该区域，离开时速度方向与直线垂直．圆心O到直线的距离为．现将磁场换为平行于纸面且垂直于直线的匀强电场，同一粒子以同样速度沿直线在a点射入柱形区域，也在b点离开该区域．若磁感应强度大小为B，不计重力，求电场强度的大小．4．（2014•秦州区校级模拟）如图所示，两根足够长且平行的光滑金属导轨与水平面成53°夹角固定放置，导轨间连接一阻值为6Ω的电阻R，导轨电阻忽略不计．在两平行虚线m、n间有一与导轨所在平面垂直、磁感应强度为B的匀强磁场．导体棒a的质量为ma=0.4kg，电阻Ra=3Ω；导体棒b的质量为mb=0.1kg，电阻Rb=6Ω；它们分别垂直导轨放置并始终与导轨接触良好．a、b从开始相距L0=0.5m处同时将它们由静止开始释放，运动过程中它们都能匀速穿过磁场区域，当b刚穿出磁场时，a正好进入磁场（g取10m/s2，不计a、b之间电流的相互作用）．求：（1）当a、b分别穿越磁场的过程中，通过R的电荷量之比；（2）在穿越磁场的过程中，a、b两导体棒匀速运动的速度大小之比；（3）磁场区域沿导轨方向的宽度d为多大；（4）在整个过程中，产生的总焦耳热．5．（2014•郫县校级模拟）如图甲所示，光滑且足够长的平行金属导轨MN、PQ固定在同一水平面上，两导轨间距L=0.30m．导轨电阻忽略不计，其间连接有固定电阻R=0.40Ω．导轨上停放一质量m=0.10kg、电阻r=0.20Ω的金属杆ab，整个装置处于磁感应强度B=0.50T的匀强磁场中，磁场方向竖直向下．用一外力F沿水平方向拉金属杆ab，使之由静止开始运动，电压传感器可将R两端的电压U即时采集并输入电脑，获得电压U随时间t变化的关系如图乙所示．（1）试证明金属杆做匀加速直线运动，并计算加速度的大小；（2）求第2s末外力F的瞬时功率；（3）如果水平外力从静止开始拉动杆2s所做的功W=0.35J，求金属杆上产生的焦耳热．6．（2014•赣州二模）相距L=1.5m的足够长金属导轨竖直放置，质量为m1=1kg的金属棒ab和质量为m2=0.27kg的金属棒cd均通过棒两端的套环水平地套在金属导轨上，如图（a）所示，虚线上方磁场方向垂直纸面向里，虚线下方磁场方向竖直向下，两处磁场磁感应强度大小相同．ab棒光滑，cd棒与导轨间动摩擦因数为μ=0.75，两棒总电阻为1.8Ω，导轨电阻不计．ab棒在方向竖直向上，大小按图（b）所示规律变化的外力F作用下，从静止开始，沿导轨匀加速运动，同时cd棒也由静止释放．（1...
