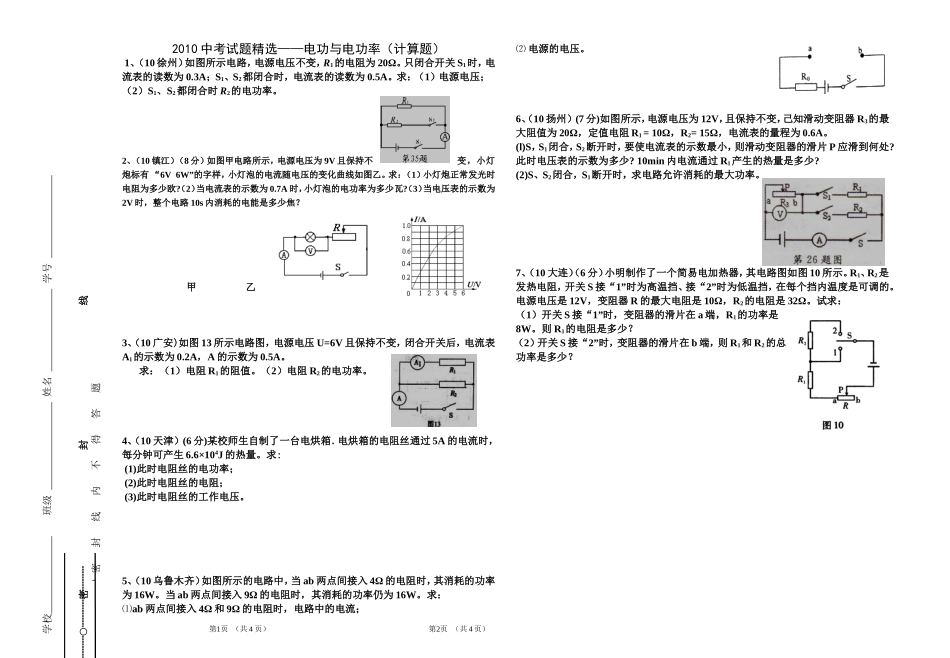

密封线学校班级姓名学号密封线内不得答题2010中考试题精选——电功与电功率（计算题）1、（10徐州）如图所示电路，电源电压不变，R1的电阻为20Ω。只闭合开关S1时，电流表的读数为0.3A；S1、S2都闭合时，电流表的读数为0.5A。求：（1）电源电压；（2）S1、S2都闭合时R2的电功率。2、（10镇江）（8分）如图甲电路所示，电源电压为9V且保持不变，小灯炮标有“6V6W”的字样，小灯泡的电流随电压的变化曲线如图乙。求：（1）小灯炮正常发光时电阻为多少欧?（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦?（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？甲乙3、（10广安)如图13所示电路图，电源电压U=6V且保持不变，闭合开关后，电流表A1的示数为0.2A，A的示数为0.5A。求：（1）电阻R1的阻值。（2）电阻R2的电功率。4、（10天津）(6分)某校师生自制了一台电烘箱．电烘箱的电阻丝通过5A的电流时，每分钟可产生6.6×104J的热量。求:(1)此时电阻丝的电功率；(2)此时电阻丝的电阻；(3)此时电阻丝的工作电压。5、（10乌鲁木齐）如图所示的电路中，当ab两点间接入4Ω的电阻时，其消耗的功率为16W。当ab两点间接入9Ω的电阻时，其消耗的功率仍为16W。求：⑴ab两点间接入4Ω和9Ω的电阻时，电路中的电流；⑵电源的电压。6、（10扬州）(7分)如图所示，电源电压为12V，且保持不变，己知滑动变阻器R3的最大阻值为20Ω，定值电阻R1=10Ω，R2=15Ω，电流表的量程为0.6A。(l)S，S1闭合，S2断开时，要使电流表的示数最小，则滑动变阻器的滑片P应滑到何处?此时电压表的示数为多少?10min内电流通过R1产生的热量是多少?(2)S、S2闭合，S1断开时，求电路允许消耗的最大功率。7、（10大连）（6分）小明制作了一个简易电加热器，其电路图如图10所示。R1、R2是发热电阻，开关S接“1”时为高温挡、接“2”时为低温挡，在每个挡内温度是可调的。电源电压是12V，变阻器R的最大电阻是10Ω，R2的电阻是32Ω。试求：（1）开关S接“1”时，变阻器的滑片在a端，R1的功率是8W。则R1的电阻是多少？（2）开关S接“2”时，变阻器的滑片在b端，则R1和R2的总功率是多少？第1页（共4页）第2页（共4页）
