单片机控制液晶显示模块VIP免费

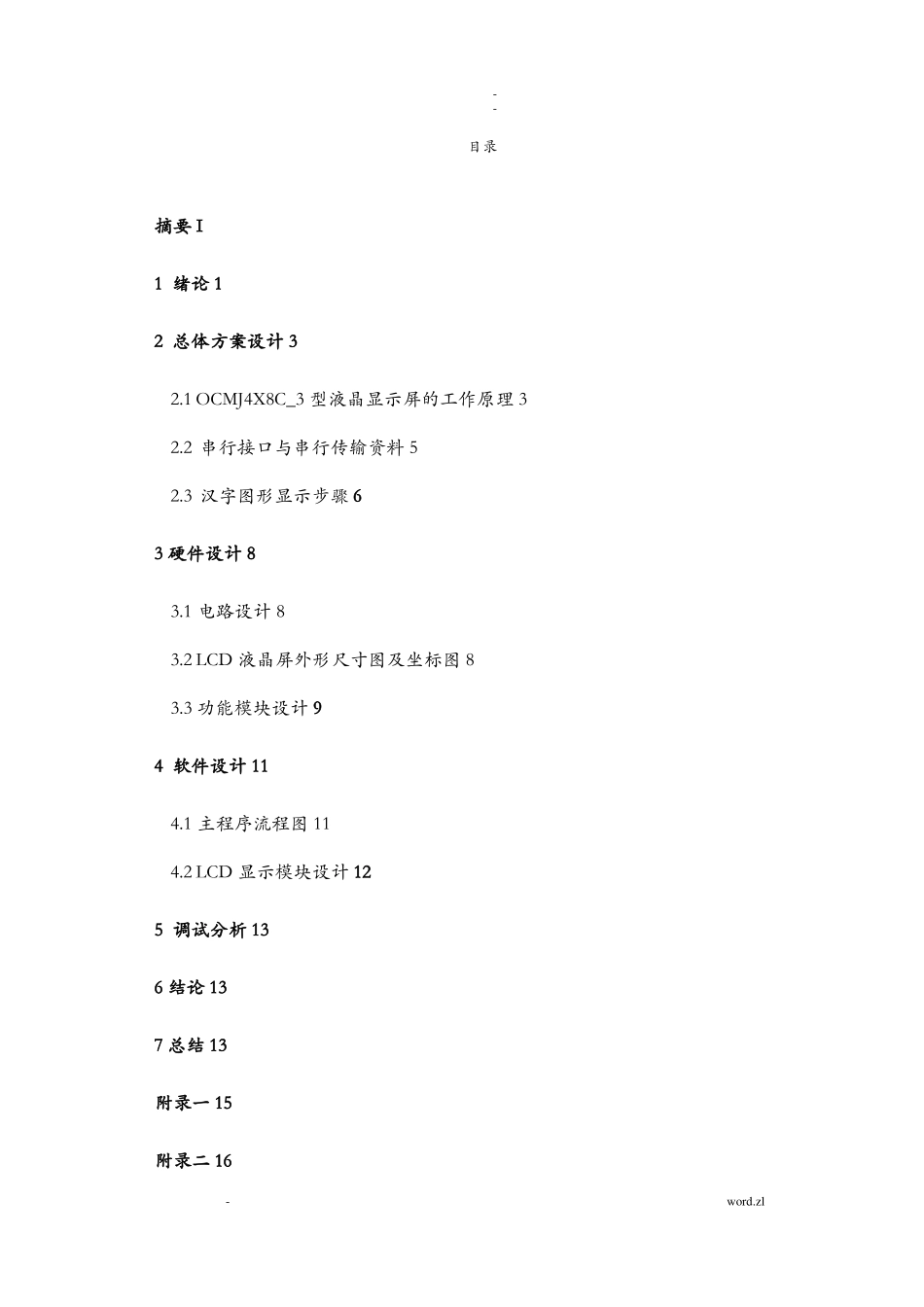

--摘要单片机具有控制功能强，集成度高、可靠性高、体积小，低电压、低能耗等特点，并且具有优异的性能价格比。自20世纪70年代问世以来，受到人们的广泛关注。几十年间，单片机的开展十分迅猛，在控制领域独占鳌头。在我国，单片机已广泛地应用在工业自动化控制、自动检测、智能仪器仪表、家用电器、电力电子、机电一体化设备等各个方面，而51单片机是各单片机中最为典型和最有代表性的一种。这次课程设计通过对它的学习、应用，以单片机为核心，辅以必要的电路，设计了一个简易的液晶屏显示地图的程序，它由直流电源供电，通过LCD显示出来。LCD还可以显示字母、数字符号、中文字型，具有绘图及文字画面混合显示功能。现代社会对液晶屏显示一些字体和图形的应用十分普遍，比方公交车上的报站牌，建筑楼上的广告标语等等。本此课设所要求的是将单片机与LCD液晶屏相结合，并编写相应的程序在液晶屏上显示出省地图。关键词：LCD液晶屏51单片机省地图-word.zl---word.zl--目录摘要I1绪论12总体方案设计32.1OCMJ4X8C_3型液晶显示屏的工作原理32.2串行接口与串行传输资料52.3汉字图形显示步骤63硬件设计83.1电路设计83.2LCD液晶屏外形尺寸图及坐标图83.3功能模块设计94软件设计114.1主程序流程图114.2LCD显示模块设计125调试分析136结论137总结13附录一15附录二16-word.zl---word.zl.1绪论单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上。概括的讲：一块芯片就成了一台计算机。它的体积小、质量轻、价格廉价、为学习、应用和开发提供了便利条件。同时，学习使用单片机是了解计算机原理与构造的最正确选择。单片机部也用和电脑功能类似的模块，比方CPU，存，并行总线，还有和硬盘作用一样的存储器件，不同的是它的这些部件性能都相对我们的家用电脑弱很多，不过价钱也是低的，一般不超过10元即可......用它来做一些控制电器一类不是很复杂的工作足矣了。我们现在用的全自动滚筒洗衣机、排烟罩、VCD等等的家电里面都可以看到它的身影！它主要是作为控制局部的核心部件。它是一种在线式实时控制计算机，在线式就是现场控制，需要的是有较强的抗干扰能力，较低的本钱，这也是和离线式计算机的〔比方家用PC〕的主要区别。单片机是靠程序的，并且可以修改。通过不同的程序实现不同的功能，尤其是特殊的独特的一些功能，这是别的器件需要费很大力气才能做到的，有些那么是花大力气也很难做到的。一个不是很复杂的功能要是用美国50年代开发的74系列，或者60年代的CD4000系列这些纯硬件来搞定的话，电路一定是一块大PCB板！但是如果要是用美国70年代成功投放市场的系列单片机，结果就会有天壤之别！只因为单片机的通过你编写的程序可以实现高智能，高效率，以及高可靠性！由于单片机对本钱是敏感的，所以目前占统治地位的软件还是最低级汇编语言，它是除了二进制机器码以上最低级的语言了，既然这么低级为什么还要用--呢？很多高级的语言已经到达了可视化编程的水平为什么不用呢？原因很简单，就是单片机没有家用计算机那样的CPU，也没有像硬盘那样的海量存储设备。一个可视化高级语言编写的小程序里面即使只有一个按钮，也会到达几十K的尺寸！对于家用PC的硬盘来讲没什么，可是对于单片机来讲是不能承受的。单片机在硬件资源方面的利用率必须很高才行，所以汇编虽然原始却还是在大量使用。一样的道理，如果把巨型计算机上的操作系统和应用软件拿到家用PC上来运行，家用PC的也是承受不了的。可以说，二十世纪跨越了三个“电〞的时代，即电气时代、电子时代和现已进入的电脑时代。不过，这种电脑，通常是指个人计算机，简称PC机。它由主机、键盘、显示器等组成。还有一类计算机，大多数人却不怎么熟悉。这种计算机就是把智能赋予各种机械的单片机〔亦称微控制器〕。顾名思义，这种计算机的最小系统只用了一片集成电路，即可进展简单运算和控制。因为它体积小，通常都藏在被控机械的“肚子〞里。它在整个装置中，起着有如人类头脑的作用，它出了毛病，整个装置就瘫痪了。现在，这种单片机的使用领域已十分广泛，如智能仪表、实时工控、通讯设备、导航...
