单级高速离心鼓风机使用说明书VIP免费

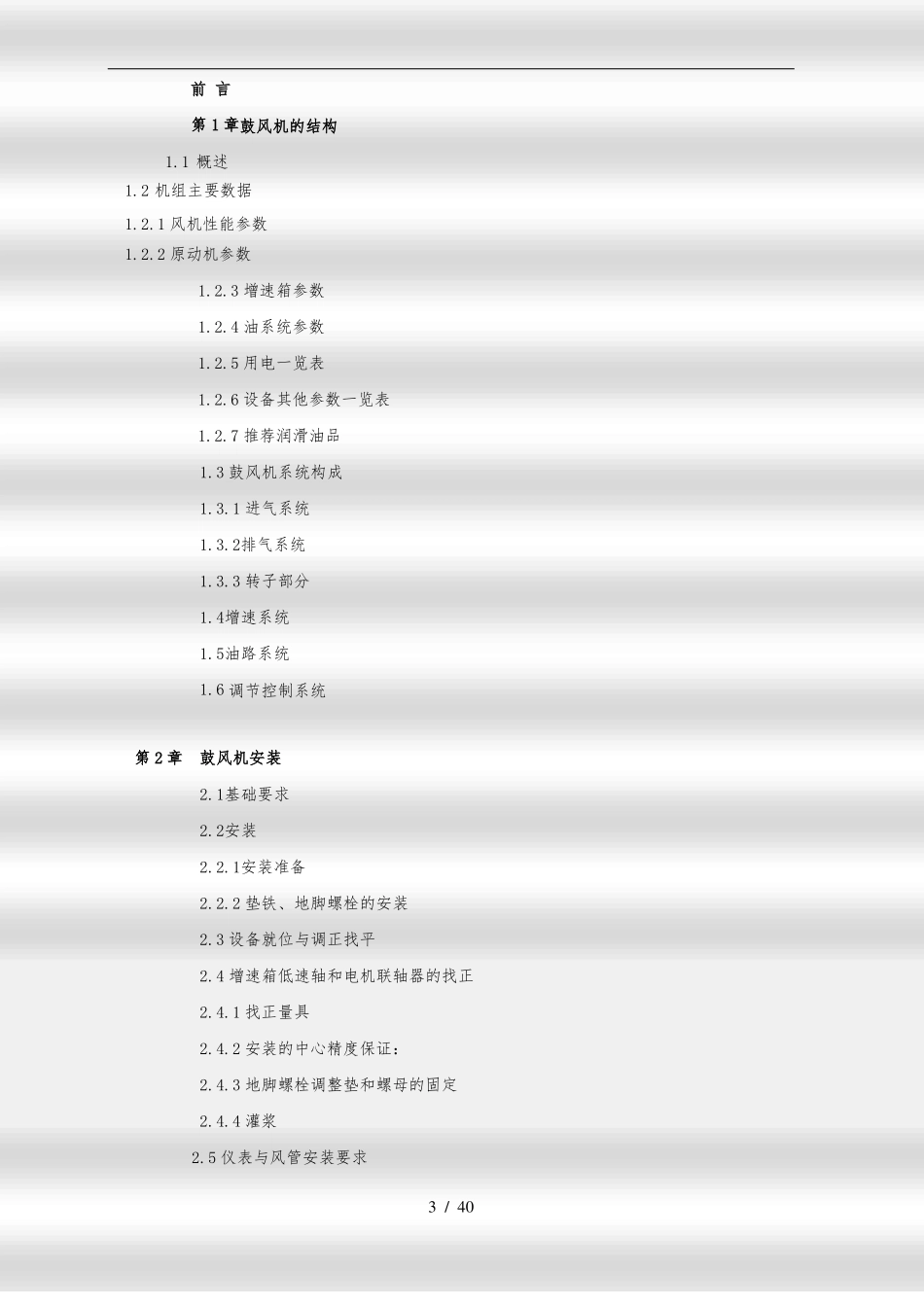

单级高速离心鼓风机操作使用说明书（镇海脱硫氧化用）D162-1.92金通灵流体机械科技股份产品编号：生效日期：2013-8-51/40前言本操作说明书描述D162-1.92单级高速离心鼓风机各系统的结构、功能以与如何安全地、合适地、经济地使用维护该鼓风机装置的方法。遵照说明书有助于避免对机组的危害性操作，减少修理费用和维修次数，提高鼓风机装置的可靠性和使用寿命。本操作说明书用于熟悉D系列单级高速离心鼓风机装置和应用该鼓风机装置的工程技术人员。所有操作人员应能接触到本说明书。鼓风机运转时，本操作说明书不能替代操作人员的现场培训。如果需要可以在合同中提出培训的具体要求。负责操作本设备的所有个人,在承担他们的职责之前，必须阅读本操作说明书。只有已经受到适当培训或者熟悉该鼓风机的工作人员方可允许操作该鼓风机装置。责任：我们不承担由于操作错误和操作人员对装置故障不当处理使机组受到损伤的责任。本设备仅适用于本操作说明书规定工况条件，制造厂对于严重偏离工况条件所产生的任何损伤不承担责任。例如超出最大的容许容量或者太小的流量（脉动输出）导致机组的损伤，我们将不承担责任。注意事项：机组是整体包装，为防止转子在运输途中窜动，包装时在机壳进出口用密封板和干燥剂包装好,在现场安装就位后，应将这些物品取出.备件必须符合制造厂制造的技术要求。本制造厂供货的备件才能保证这一要求。设备运行时，与运动部件相接触的保护装置一定不要取下。维护或修理任务完成后，必须立即重装或重启动所有安全和防护装置。设备完全停机后，维护和修理工作才可以进行。关机时，必须严格地遵照该鼓风机在操作说明书中规定的关机程序。小心：机组数据表规定的操作工况是该设备的设计基础。因此操作数据的修改之前应得到金通灵风机股份检查认可。在没有事先经制造厂同意情况下，设备的任何变更是不允许的。措施:本操作说明书应由买方补充到设备操作规程中（例如:作业组织，作业顺序，人员调度）；鼓风机上整套警示符号必须保持清楚，易于识别。如有本手册没有涉与而用户在操作和使用中存在不明确的地方，可与金通灵公司售后服务部联系。金通灵流体机械科技股份二0一三年八月2/40前言第1章鼓风机的结构1.1概述1.2机组主要数据1.2.1风机性能参数1.2.2原动机参数1.2.3增速箱参数1.2.4油系统参数1.2.5用电一览表1.2.6设备其他参数一览表1.2.7推荐润滑油品1.3鼓风机系统构成1.3.1进气系统1.3.2排气系统1.3.3转子部分1.4增速系统1.5油路系统1.6调节控制系统第2章鼓风机安装2.1基础要求2.2安装2.2.1安装准备2.2.2垫铁、地脚螺栓的安装2.3设备就位与调正找平2.4增速箱低速轴和电机联轴器的找正2.4.1找正量具2.4.2安装的中心精度保证：2.4.3地脚螺栓调整垫和螺母的固定2.4.4灌浆2.5仪表与风管安装要求3/402.6鼓风机找正与联接详解第3章鼓风机使用与操作3.1安全操作规程3.2试车准备3.3试运转3.3.1确认起动条件3.3.2点动3.3.3长时期停机后的运转3.4使用与操作3.4.1启动准备3.4.2起动条件3.4.3运转3.4.4停机3.5运行期间监督第4章鼓风机维护与保养4.1维修要点4.2三级保养要求4.3设备各部分的大修4.4设备各部分的大修要求4.5大修拆卸细节描述第5章鼓风机故障分析与排除5.1概述5.2可能发生的故障与排除方法一览表第六章运输和保管6.1设备的起吊6.2设备的运输4/406.3设备的防护第7章备件7.1订购备件7.2备件的长期保管7.3危险备件7.4备件返修7.5备件转子的存放7.6成套性与附件、易损件一览表第八章附录一、机组系统图二、电气原理图三、油路原理图四、增速箱说明书五、油站说明书六、PLC柜操作手册七、接线端子图第一章鼓风机的结构5/401.1概述本机适用于城市污水处理曝气、循环流化床锅炉流化风机、脱硫氧化风机、石化油气脱硫、工艺空气增压等行业。机组主要由风机本体、增速装置、润滑油系统、驱动电机、公用底座兼油箱与调节控制系统组成。本设备由电机与增速箱低速轴直联，由增速箱通过齿轮副，将转速提高到20597r/min，带动叶轮高速旋转作功，将气体压力提高。1.2机组主要参数1.2.1风机性能参数进气压力kPa(A)1001.2.2原动机参数额定功率型号（KW）1RQ1350-21.2.3增速箱参数设...
