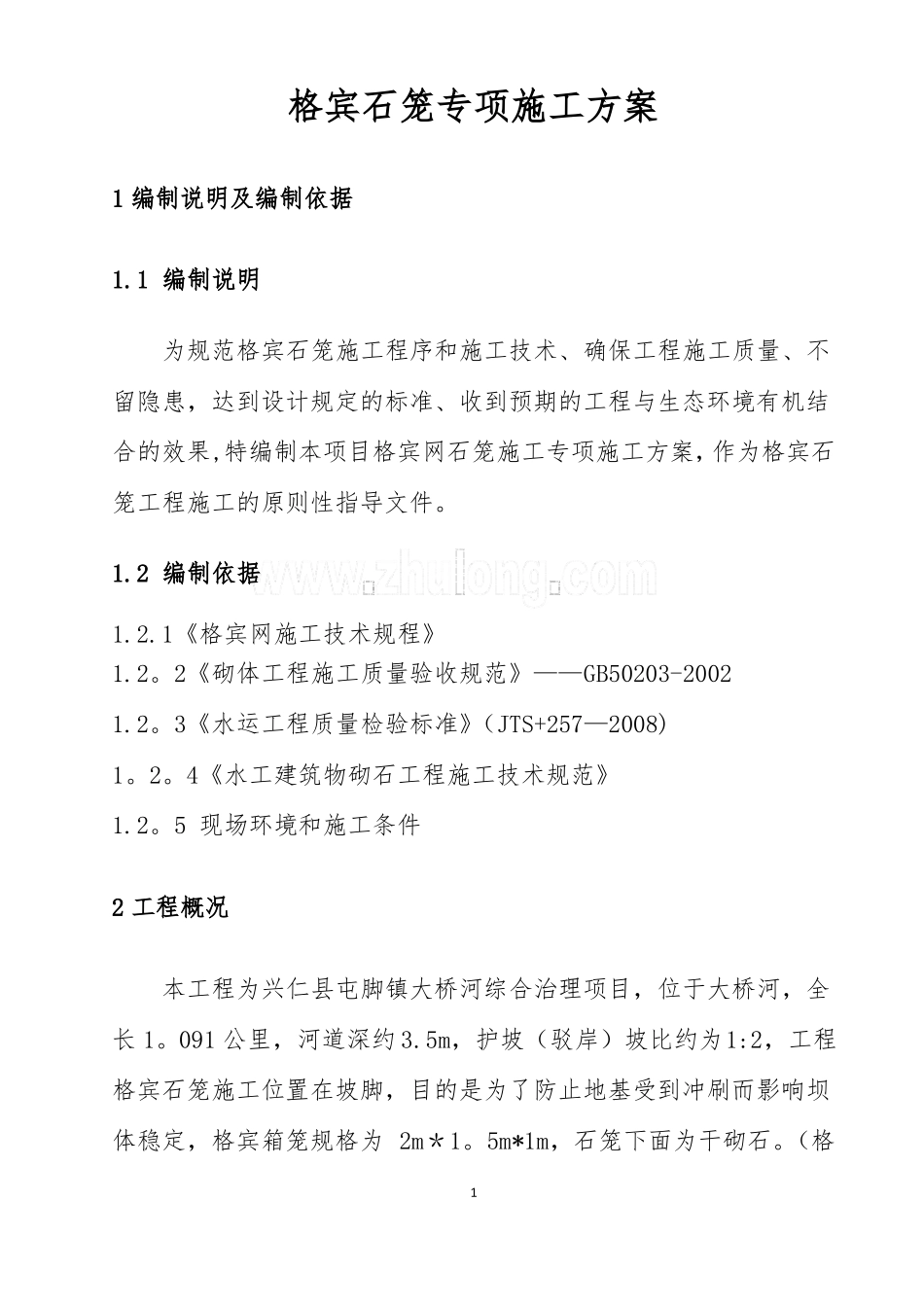

格宾石笼专项施工方案1编制说明及编制依据1.1编制说明为规范格宾石笼施工程序和施工技术、确保工程施工质量、不留隐患，达到设计规定的标准、收到预期的工程与生态环境有机结合的效果,特编制本项目格宾网石笼施工专项施工方案，作为格宾石笼工程施工的原则性指导文件。1.2编制依据1.2.1《格宾网施工技术规程》1.2。2《砌体工程施工质量验收规范》——GB50203-20021.2。3《水运工程质量检验标准》（JTS+257—2008)1。2。4《水工建筑物砌石工程施工技术规范》1.2。5现场环境和施工条件2工程概况本工程为兴仁县屯脚镇大桥河综合治理项目，位于大桥河，全长1。091公里，河道深约3.5m，护坡（驳岸）坡比约为1:2，工程格宾石笼施工位置在坡脚，目的是为了防止地基受到冲刷而影响坝体稳定，格宾箱笼规格为2m＊1。5m*1m，石笼下面为干砌石。（格1宾石笼基础开挖至持力层后采用块石填筑至设计标高）3、施工部署3.1质量标准严格按照《砌体工程施工质量验收规范》——GB50203-2002及《格宾网施工技术规程》进行验收.3.2材料计划表1：格宾箱笼及材料计划表3.3劳动力计划表2:劳动序号12材料名称格宾箱笼块石型号规格2m*1.5m*1m——单位个M3数量12004500说明：以上计划考虑整个工程用量，材料用量具体根据工程进度情况调整。另外由于地基情况可能有变化，材料用量可能会有变化.力计划表序号1工种砌石工数量（人)20工作内容块石砌筑23.4材2普工20配合砌石工作业料来源施工现场布置工程所需格宾网及块石都用外购方式解决，前期基础开挖用挖掘机开挖，材料进场道路使用临时便道。4．格宾箱笼施工4．1材料要求4.1。1格宾石笼材料（1）格宾石笼材质选用聚酯膜+10%铝辛合金材料，网孔尺寸为100*120mm,网丝Φ2。5mm涂膜后Φ3。5mm，边丝Φ3.4mm涂膜后Φ4.4mm,组合丝Φ2.2mm涂膜后Φ3。2mm，镀10%铝锌合金钢丝的性能符合GB/T700—1988标准的规定.镀10%铝锌合金钢丝镀层量如下表:10%铝锌合金镀层重量钢丝直径(mm）(g/㎡）Φ2。2Φ2。5003镀层铝含量（％)≥320≥4≥10≥10Φ3。4≥400≥10（2）格宾网必须为由专用机械纺织成的热镀锌低碳钢丝格宾网片组装而成，确保稳固性和抗拉性。（3）格宾网片网孔必须均匀,不得扭曲变形，网孔孔径偏差应小于设计孔径的5%。（4)格宾网片的抗压、抗剪强度及有关力学指标、耐腐蚀性必须达到设计要求。（5）聚酯膜试片性能应符合GB/T1040—1992的要求,其拉伸强度≥15MPA,伸长率≥160%。10％铝锌合金钢丝镀层的结合牢固型必须符合GB/T2976-88要求，钢丝在自身缠绕8圈以上后镀层不得出现龟裂。(6）格宾网必须有质量证书以及出厂合格证。4.1.2填充料填充料必须是坚固密实、耐风化好的石料,石料粒径大于网孔的1-2倍，密实料选用30mm以上的小粒石，含沙量小于5%，且满足设计规定的粒径要求。4。2施工准备4.2。1一般规定（1）施工前,应对设计文件进行深入研究，根据本施工方案搞好技术交底.4（2）根据水文气象资料和工地实际情况，合理安排施工计划,包括进度，材料进场及质量控制等计划.(3）做好各项技术准备工作,并做好“路通场地平整”工作,临建工程等准备工作。4。2。2施工质量（1）各分项须根据设计文件、对有关数据、资料及施工图中的几何尺寸进行复查。（2)指定专人负责测量工作，为现场施工及时准确的放线，提供所需的测量资料.（3）格宾网施工基面施工测量的精度指标应符合以下要求：①护脚边坡:+15％,—10%②平台宽：±150mm③平台高程:+100mm，-50mm（4）施工中对设置的施工控制标志、高程点，必须严加保护,并定期检测、校正。4。2.3机械、设备及材料准备（1）施工机械、施工工具、设备及材料型号、规格、技术性能应根据工程施工进度和强度合理安排与调配.(2)根据工程施工进度应及时组织材料进场，并应事先对原材料和半成品的质量进行检验。（3）进场原材料和半成品必须经检验合格后，方可使用.54.3格宾石笼施工4。3.1一般规定(1）格宾石笼的基底及其密实度、轮廓线长度及宽度，要按图施工,符合设计要求。（2）现场如遇较差的地基时，另作地基处理，处理后的地基必须符合设计要求.(3）格宾石笼砌体应符合下列要求：①石笼组砌体平面位置必须符合设计图纸要求。②砌体外露...
