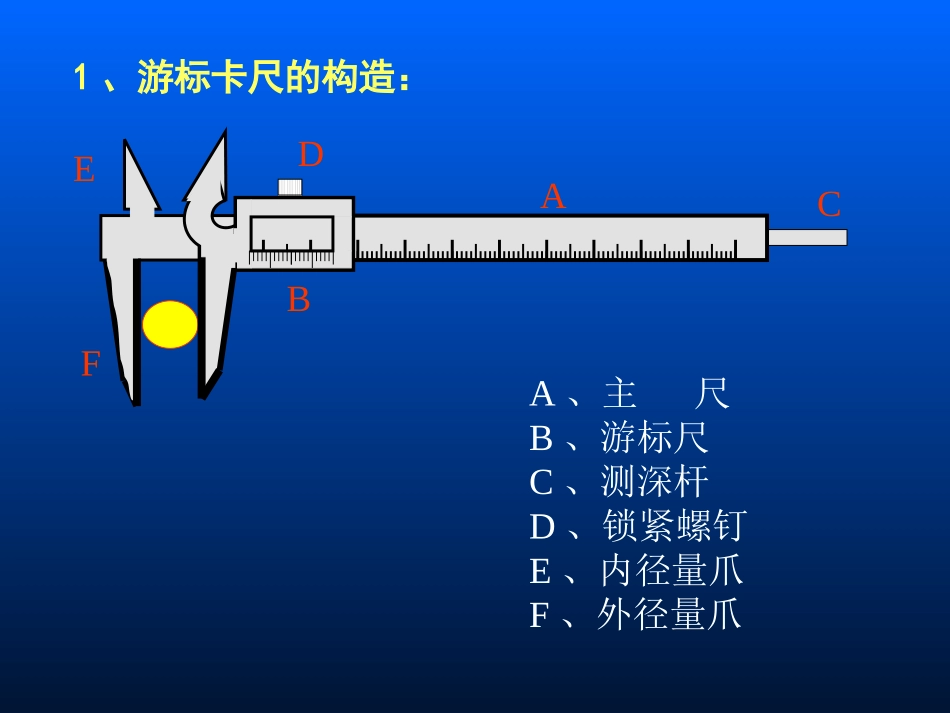

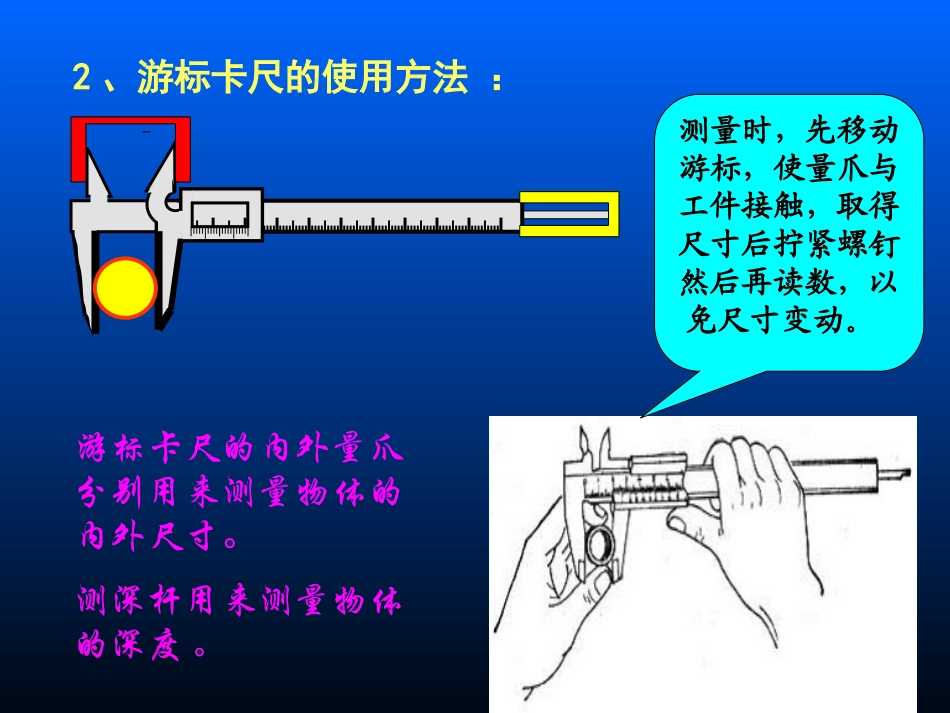

www.ks5u.com1、游标卡尺的构造：ABCA、主尺B、游标尺C、测深杆D、锁紧螺钉E、内径量爪F、外径量爪DEF2、游标卡尺的使用方法：游标卡尺的内外量爪分别用来测量物体的内外尺寸。测深杆用来测量物体的深度。测量时，先移动游标，使量爪与工件接触，取得尺寸后拧紧螺钉然后再读数，以免尺寸变动。1051000.1mmcm5101520515100200.05mm50502012341030400.02mm3、游标卡尺的分类：游标卡尺一般分为10分度、20分度和50分度三种，10分度的游标卡尺可精确到0.1mm,20分度的游标卡尺可精确到0.05mm,而50分度的游标卡尺则可以精确到0.02mm。4、游标卡尺的测量原理（以十分度为例）主尺游标01010cm主尺上的最小分度是1毫米，游标上有10个等分度，总长为主尺上的9毫米，则游标上每一个分度为0.9毫米，主尺上一个刻度与游标上的一个刻度相差0.1mm。10毫米9毫米1毫米0.9毫米主尺游标01010cm当被测量的物体长度为零时，游标上的哪一根刻度线与主尺上的刻度线相重合呢？4、游标卡尺的测量原理4、游标卡尺的测量原理主尺游标01010cm主尺上的1个最小分度与游标上1个分度相差为多少呢？0.1毫米当被测量的物体厚度为0.1mm时，游标上的哪一根刻度线与主尺上的刻度线相重合呢？4、游标卡尺的测量原理0.1mm主尺游标01010cm当被测量的物体厚度为0.1mm时，游标上的哪一根刻度线与主尺上的刻度线相重合呢？4、游标卡尺的测量原理游标向右移动0.1mm主尺游标01010cm当被测量的物体厚度为0.1mm时，主尺上的哪一根刻度线与游标上刻度线相重合呢？4、游标卡尺的测量原理只有第一条刻度线与主尺上的1毫米刻度线重合，其余的刻度线都与主尺上的刻度线不重合。当被测量的物体厚度为0.6mm时，游标上的哪一根刻度线与主尺上的刻度线相重合呢？4、游标卡尺的测量原理0.6mm主尺游标01010cm当被测量的物体厚度为0.6mm时，游标上的哪一根刻度线与主尺上的刻度线相重合呢？4、游标卡尺的测量原理游标向右移动0.6mm主尺游标01010cm当被测量的物体厚度为0.6mm时，主尺上的哪一根刻度线与游标上刻度线相重合呢？4、游标卡尺的测量原理只有第6条刻度线与主尺上的刻度线重合，其余的刻度线都与主尺上的刻度线不重合。当被测量的物体厚度为27.7mm(2.77cm)时，游标上的哪一根刻度线与主尺上的刻度线相重合呢？4、游标卡尺的测量原理27.7mm(2.77cm)主尺游标01010cm4、游标卡尺的测量原理游标向右移动27.7mm当被测量的物体厚度为27.7mm(2.77cm)时，游标上的哪一根刻度线与主尺上的刻度线相重合呢？4、游标卡尺的测量原理当被测量的物体厚度为27.7mm(2.77cm)时，主尺上的哪一根刻度线与游标上刻度线相重合呢？只有第7条刻度线与主尺上的刻度线重合，其余的刻度线都与主尺上的刻度线不重合。主尺cm3010游标27mm当被测量的物体厚度为27.7mm(2.77cm)时，游标上的第7根刻度线与主尺上刻度线相重合。5、游标卡尺的读数方法主尺cm310游标0读数=整的毫米数（主尺）+十分之几毫米（游标）27L=27+0.77×0.1=27.7mm5、游标卡尺的读数练习：主尺cm210游标0读数=整的毫米数（主尺）+十分之几毫米（游标）L=15+0.33×0.1=15.3mm156、请你读出下列游标卡尺的读数：主尺cm510游标0L=52+0.6=52.6mm52.667、游标卡尺的测量原理（二十分度）主尺游标01010cm主尺上的最小分度是1毫米，游标上有20个等分度，总长为主尺上的19毫米，则游标上每一个分度为0.95毫米，主尺上一个刻度与游标上的一个刻度相差0.05mm。20毫米19毫米2207、游标卡尺的读数方法（二十分度）主尺cm310游标0读数=整的毫米数（主尺）+二十分之几毫米（游标）26L=26+0.255×0.05=26.25mm420主尺cm210游标0L=15+0.35=15.35mm38、请你读出下列游标卡尺的读数：2015.35游标卡尺的读数方法：先看游标尺的零刻线在主尺的多少毫米刻度线的右边，读出所测长度的以毫米为单位的整数部分；再看游标尺上第几条刻度线与主尺上的刻线对齐，将对齐的游标尺刻线与游标尺零线间的格数乘以卡尺的精确度，就是所测长度以毫米为单位的小数部分；以上两部分相加就是卡尺的读数。读整数读小数求和读数三步骤50分度的游标卡尺的读数道理和10分度、20分度的一样。你想出来了吗？50分度的应该怎么读呢？你能用游标卡...
