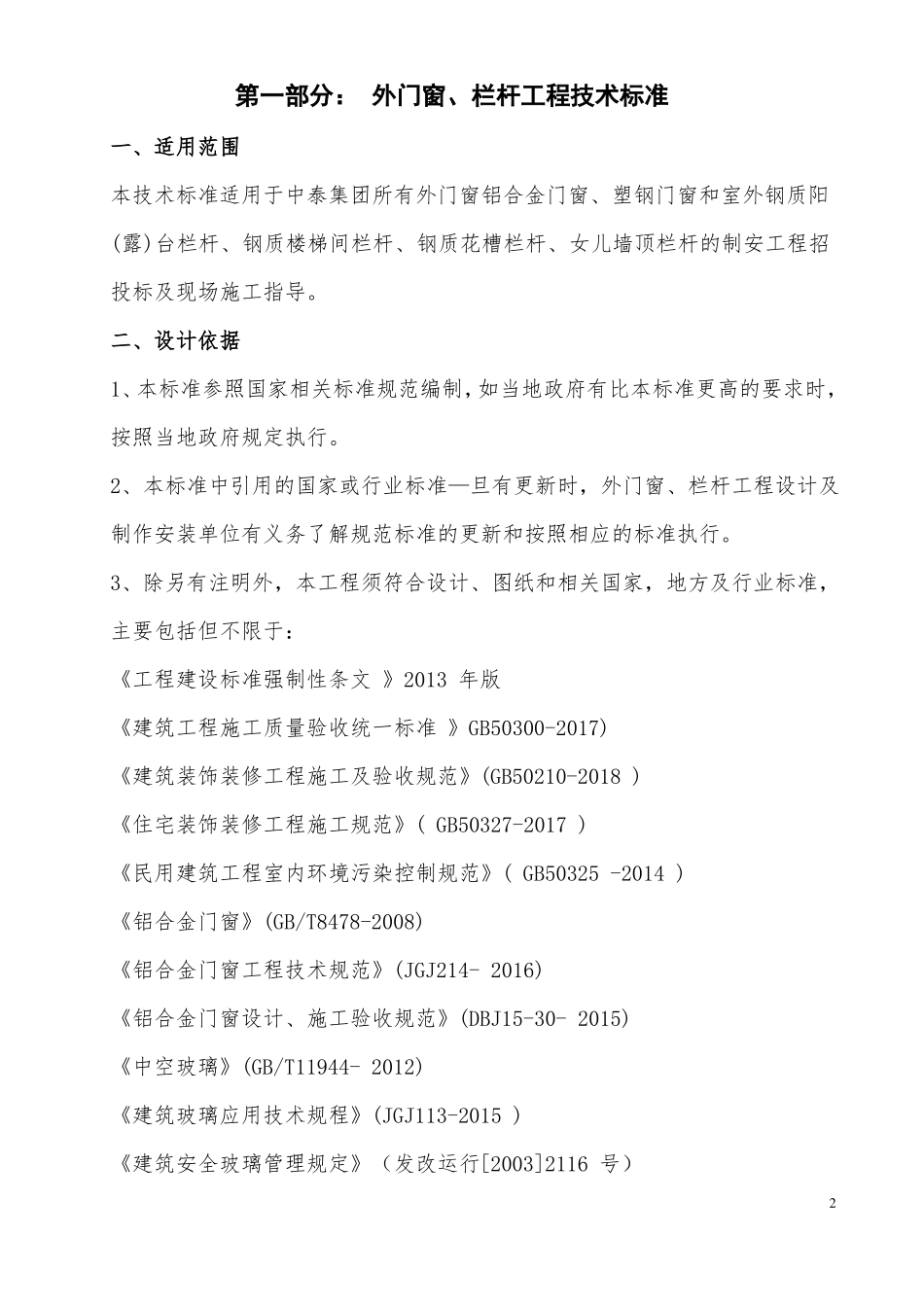

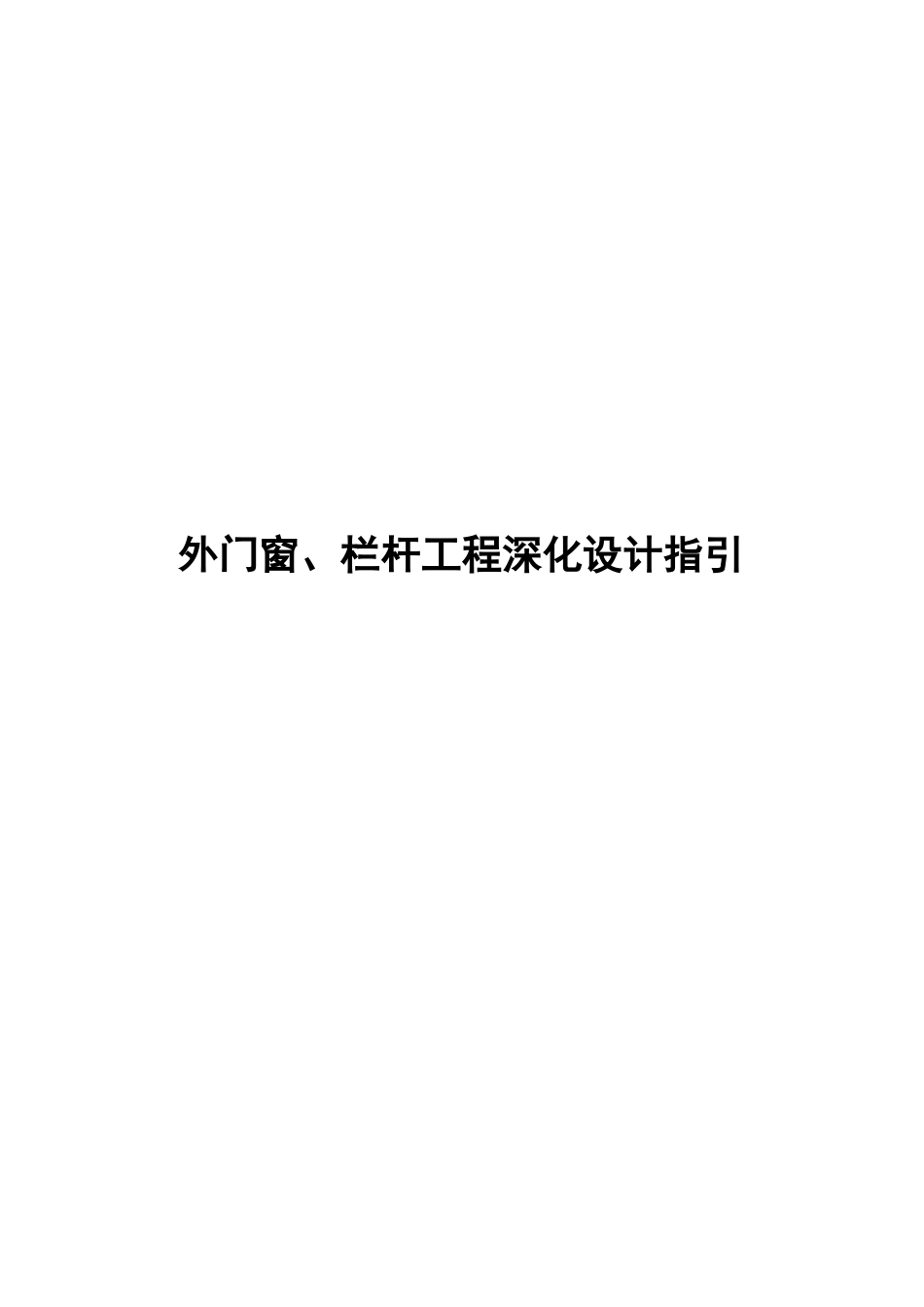

外门窗、栏杆工程深化设计指引目录第一部分：外门窗、栏杆工程技术标准………………………………………………………2一、适用范围…………………………………………………………………………………2二、设计依据…………………………………………………………………………………2三、材料、设备、及配件要求………………………………………………………………3（一）一般要求………………………………………………………………………………3（二）材料要求………………………………………………………………………………3四、铝合金门窗的设计要求…………………………………………………………………8五、栏杆的设计、制作、安装和施工要求………………………………………………12（一）栏杆的设计要求……………………………………………………………………12（二）工序要求……………………………………………………………………………12(三)金属表面油漆及防锈要求……………………………………………………………13（四）杆件连接……………………………………………………………………………14（五）预埋件制作与施工…………………………………………………………………14（六）成品或半成品安装…………………………………………………………………16（七）成品验收……………………………………………………………………………16（八）成品保护……………………………………………………………………………17（九）玻璃栏杆的设计和施工……………………………………………………………17第二部分：外门窗、栏杆工程施工图深化设计……………………………………………24一、图纸部分………………………………………………………………………………24（一）总说明………………………………………………………………………………24（二）图纸目录……………………………………………………………………………28（三）图纸部分……………………………………………………………………………29二、外门窗计算书部分……………………………………………………………………30三、栏杆计算………………………………………………………………………………341第一部分：外门窗、栏杆工程技术标准一、适用范围本技术标准适用于中泰集团所有外门窗铝合金门窗、塑钢门窗和室外钢质阳(露)台栏杆、钢质楼梯间栏杆、钢质花槽栏杆、女儿墙顶栏杆的制安工程招投标及现场施工指导。二、设计依据1、本标准参照国家相关标准规范编制，如当地政府有比本标准更高的要求时，按照当地政府规定执行。2、本标准中引用的国家或行业标准—旦有更新时，外门窗、栏杆工程设计及制作安装单位有义务了解规范标准的更新和按照相应的标准执行。3、除另有注明外，本工程须符合设计、图纸和相关国家，地方及行业标准，主要包括但不限于：《工程建设标准强制性条文》2013年版《建筑工程施工质量验收统一标准》GB50300-2017)《建筑装饰装修工程施工及验收规范》(GB50210-2018)《住宅装饰装修工程施工规范》(GB50327-2017)《民用建筑工程室内环境污染控制规范》(GB50325-2014)《铝合金门窗》(GB/T8478-2008)《铝合金门窗工程技术规范》(JGJ214-2016)《铝合金门窗设计、施工验收规范》(DBJ15-30-2015)《中空玻璃》(GB/T11944-2012)《建筑玻璃应用技术规程》(JGJ113-2015)《建筑安全玻璃管理规定》（发改运行[2003]2116号）2《钢结构设计规范》(GB50017-2017)《建筑结构设计荷载规范》(GB50009-2015)三、材料、设备、及配件要求（一）一般要求1、除非工程项目所在地另有规定，工程所有的铝型材、钢材，五金配件、玻璃、密封材料、硅酮结构密封胶为国家或行业标准中规定的—等品及以上的品质。所有型材、配件、密封材料均需要深圳中泰集团工程设计管理中心审批、并封样后方可使用。2、外门窗、栏杆工所用金属材料除不锈钢和五金件外，其他黑色金属材料，应根据使用需要，采取热浸镀锌、锌电镀、黑色氧化、防锈涂料等防腐处理，热浸锌为(80g/m2)。3、隐框、半隐框窗或1000mm以上边长的无框玻璃与玻璃直接粘结承受风荷载...
