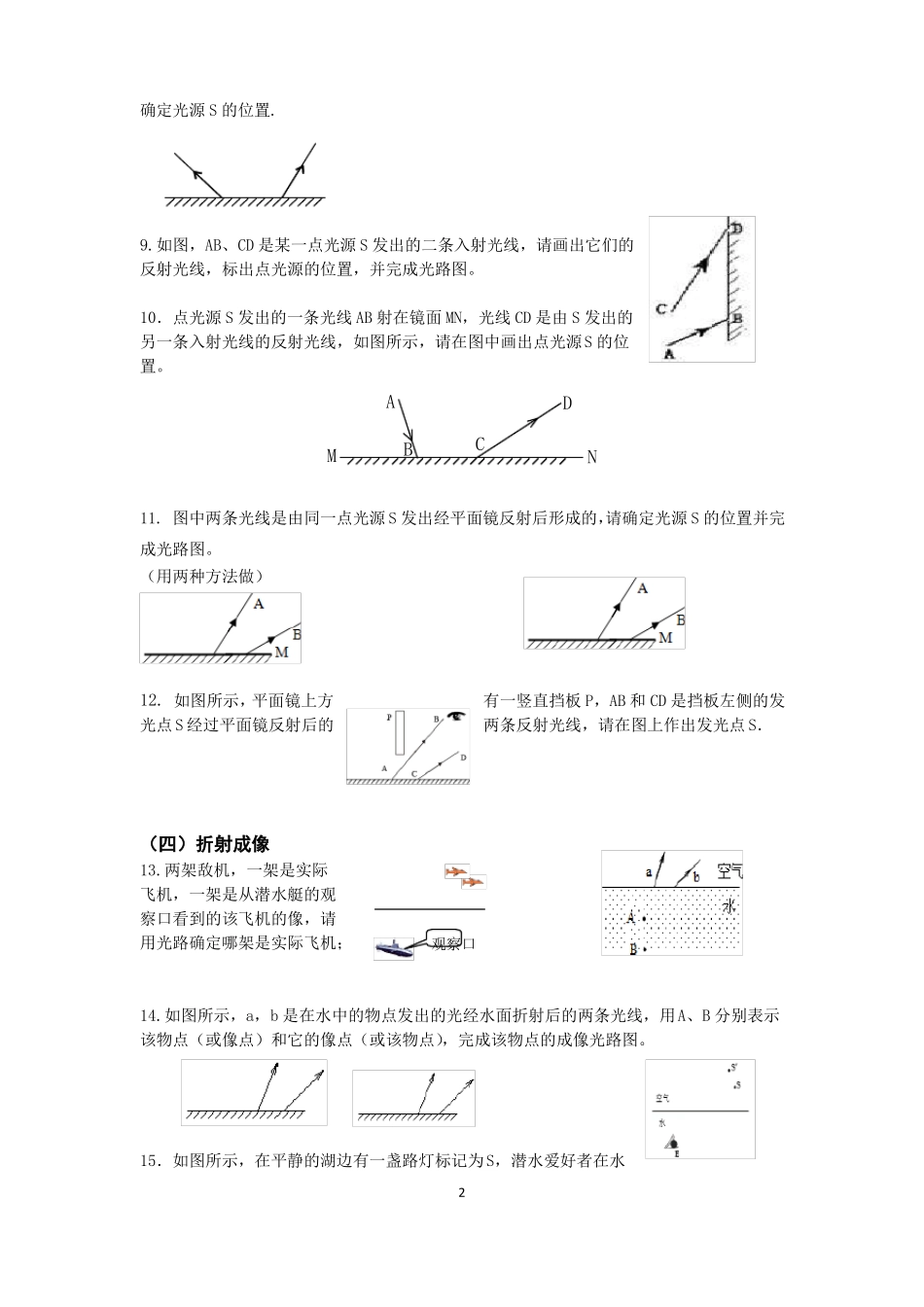

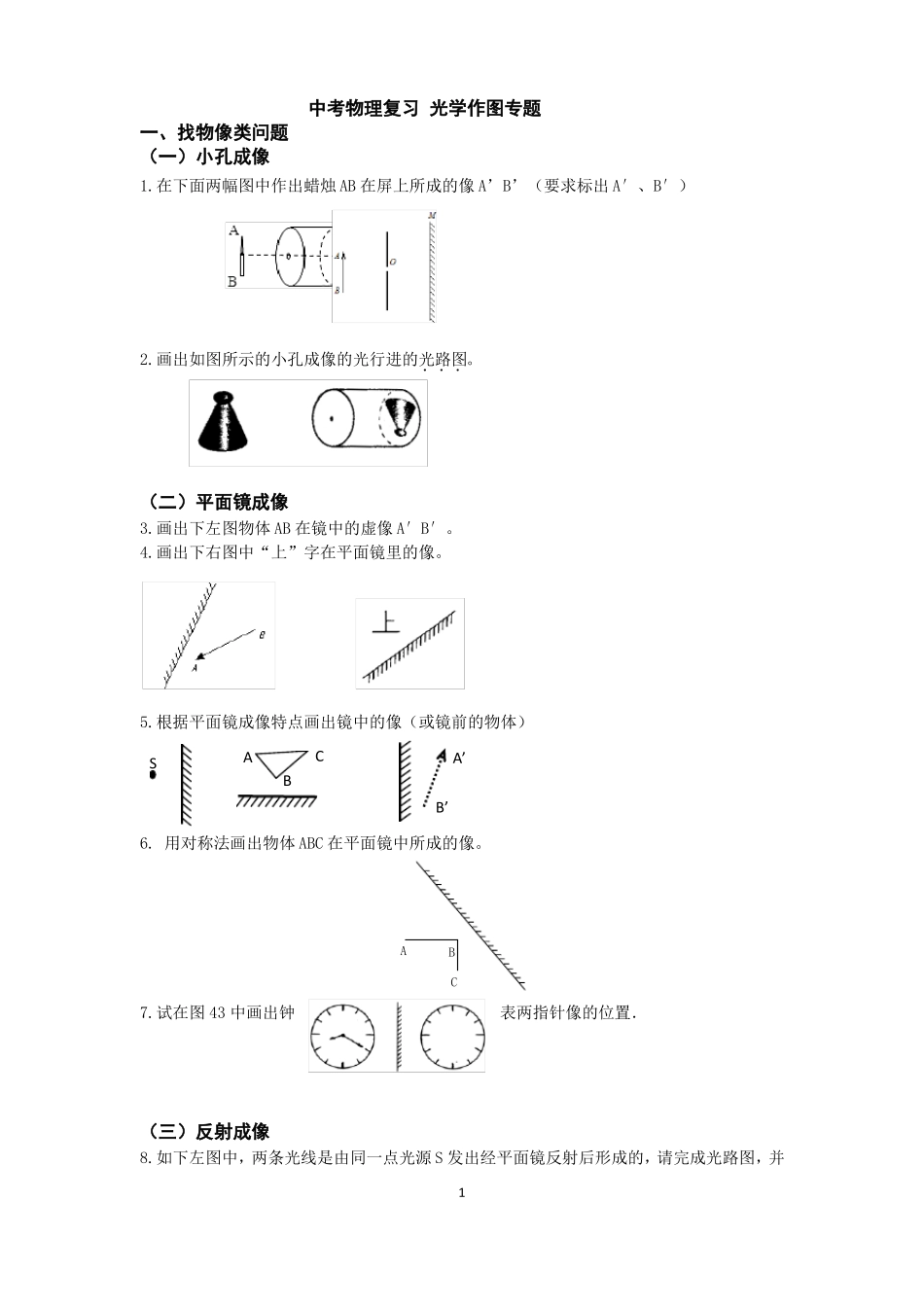

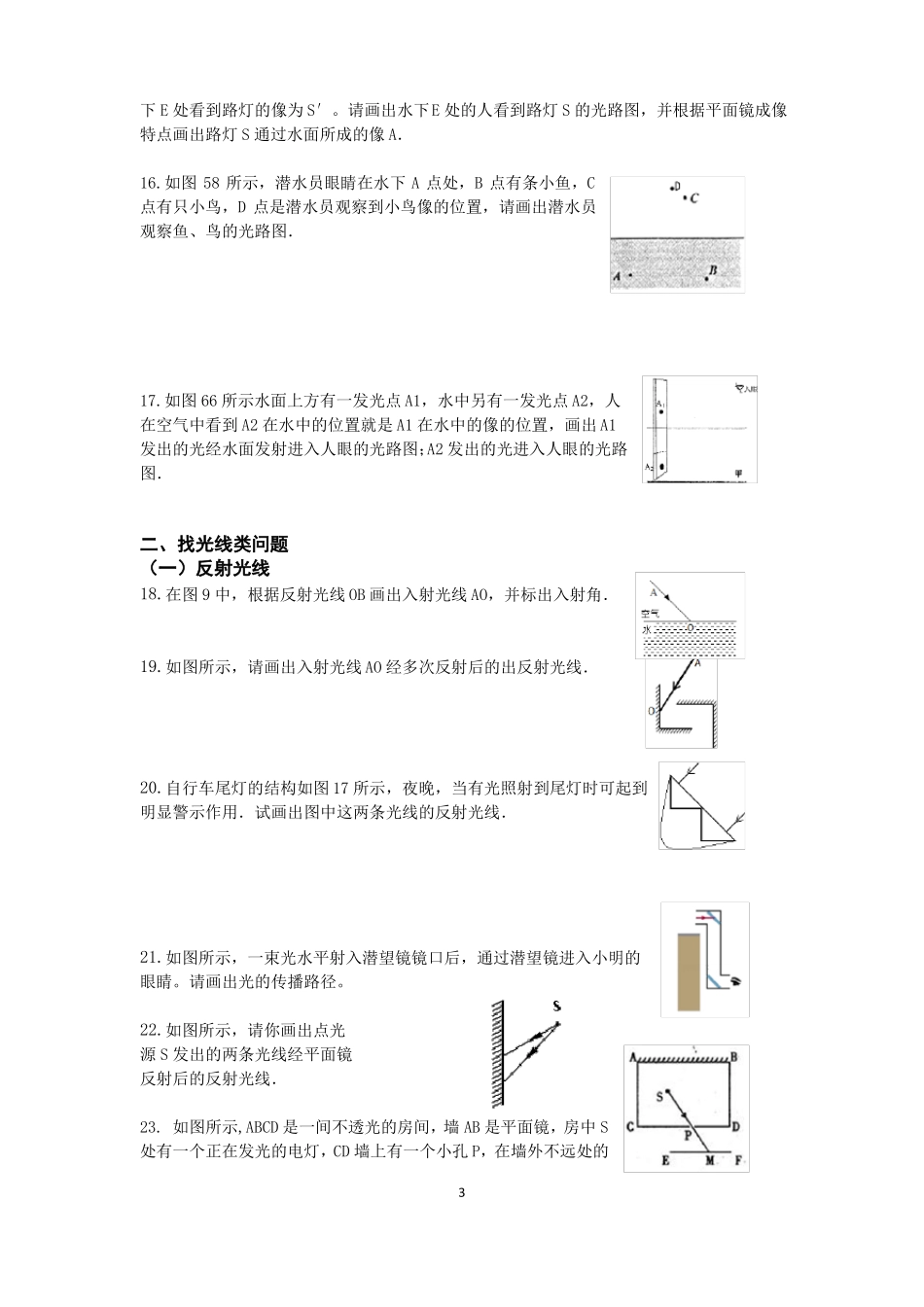

中考物理复习光学作图专题一、找物像类问题（一）小孔成像1.在下面两幅图中作出蜡烛AB在屏上所成的像A’B’（要求标出A′、B′）2.画出如图所示的小孔成像的光行进的光路图。．．．（二）平面镜成像3.画出下左图物体AB在镜中的虚像A′B′。4.画出下右图中“上”字在平面镜里的像。5.根据平面镜成像特点画出镜中的像（或镜前的物体）CAA’SBB’6.用对称法画出物体ABC在平面镜中所成的像。ABC表两指针像的位置．7.试在图43中画出钟（三）反射成像8.如下左图中，两条光线是由同一点光源S发出经平面镜反射后形成的，请完成光路图，并1确定光源S的位置.9.如图，AB、CD是某一点光源S发出的二条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图。10．点光源S发出的一条光线AB射在镜面MN，光线CD是由S发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S的位置。AMDBCN11.图中两条光线是由同一点光源S发出经平面镜反射后形成的，请确定光源S的位置并完成光路图。（用两种方法做）12.如图所示，平面镜上方光点S经过平面镜反射后的有一竖直挡板P，AB和CD是挡板左侧的发两条反射光线，请在图上作出发光点S．（四）折射成像13.两架敌机，一架是实际飞机，一架是从潜水艇的观察口看到的该飞机的像，请观察口用光路确定哪架是实际飞机；14.如图所示，a，b是在水中的物点发出的光经水面折射后的两条光线，用A、B分别表示该物点（或像点）和它的像点（或该物点），完成该物点的成像光路图。15．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水2下E处看到路灯的像为S′。请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．16.如图58所示，潜水员眼睛在水下A点处，B点有条小鱼，C点有只小鸟，D点是潜水员观察到小鸟像的位置，请画出潜水员观察鱼、鸟的光路图．17.如图66所示水面上方有一发光点A1，水中另有一发光点A2，人在空气中看到A2在水中的位置就是A1在水中的像的位置，画出A1发出的光经水面发射进入人眼的光路图；A2发出的光进入人眼的光路图．二、找光线类问题（一）反射光线18.在图9中，根据反射光线OB画出入射光线AO，并标出入射角．19.如图所示，请画出入射光线AO经多次反射后的出反射光线．20.自行车尾灯的结构如图17所示，夜晚，当有光照射到尾灯时可起到明显警示作用．试画出图中这两条光线的反射光线．21.如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。请画出光的传播路径。22.如图所示，请你画出点光源S发出的两条光线经平面镜反射后的反射光线．23.如图所示,ABCD是一间不透光的房间，墙AB是平面镜，房中S处有一个正在发光的电灯，CD墙上有一个小孔P，在墙外不远处的3另一白墙EF上得到两个亮点．图中已经画出了一个亮点M及其光路，请把另一个亮点N及其光路图画出来。24.如图所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线。25.画出图中S发出的光线经平面镜反射后过P点的光路。26.在图中作出人看到球的光路图。（二）折射光线27.一束光线从空气斜射向水面O点时发生了折射现象，请在图中作出折射光线的大致方向．28.完成如图所示的光路图，画出折射光线的大致方向．29．如图所示，根据光的折射特点，画出光线从玻璃到空气的折射光线．30.如图中，OA′是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线．31．请画出图中光线从空气中入射到不同形状玻璃砖的完整光路图.32.如图，S是发光点，要求反射光线经过A点，画出入射光线、反射光线和大致的折射光线。433．如图，空气中有一发光点S，发出的一条射向水中的光线，在水面发生折射后经过点P，请你在如图中大致作出入射光线和折射光线。34.如图所示，是一条小鳟鱼准备跃出水面捕捉蜻蜓的场景，请在图中大致画出小鳟鱼看见蜻蜓的光路图．35.如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：①A1发出的光经水面反射进入人眼的光路图；②A2发出的光进入人眼的光路图．三、找镜子类问题（一）由物像确定镜子...
