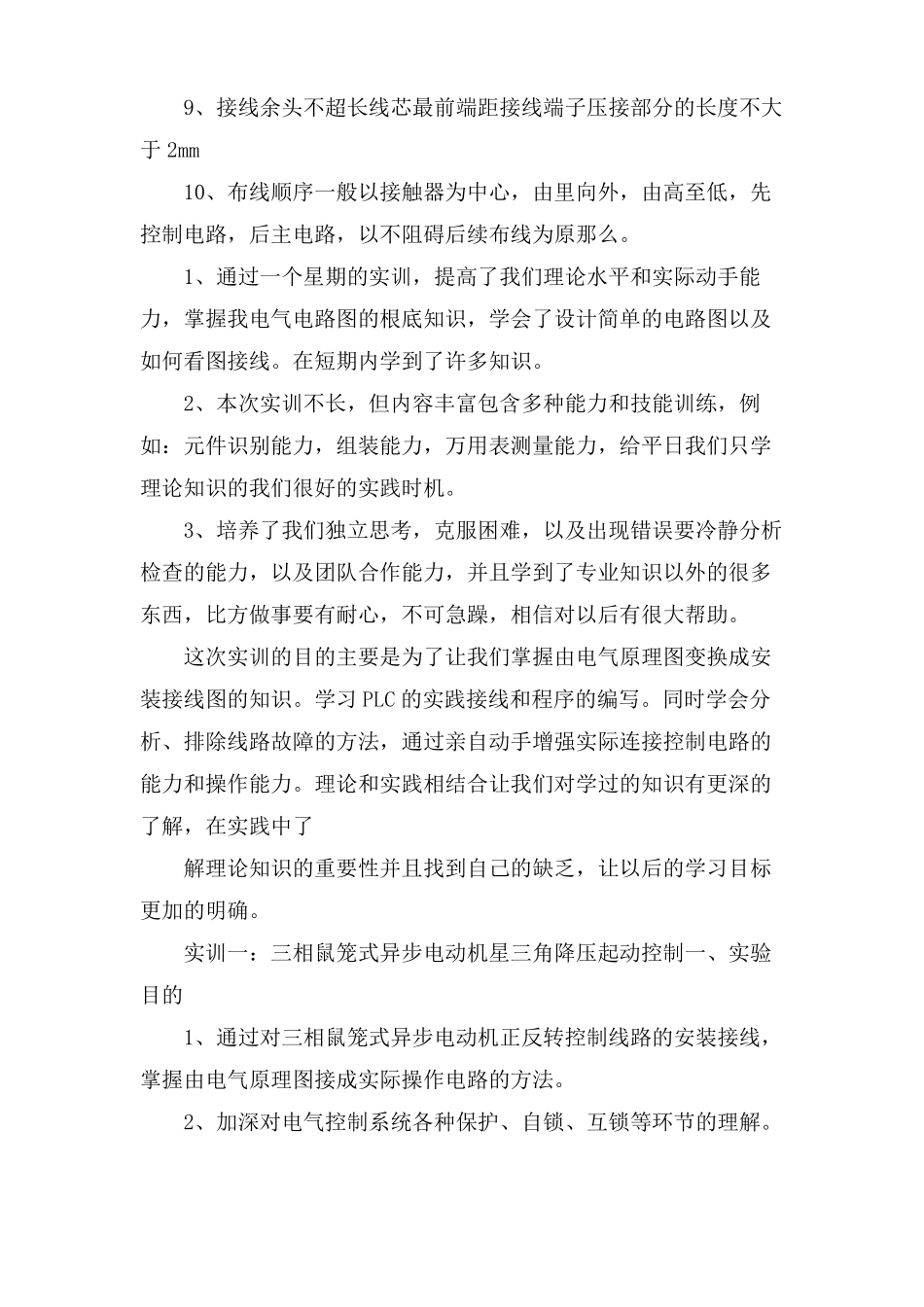

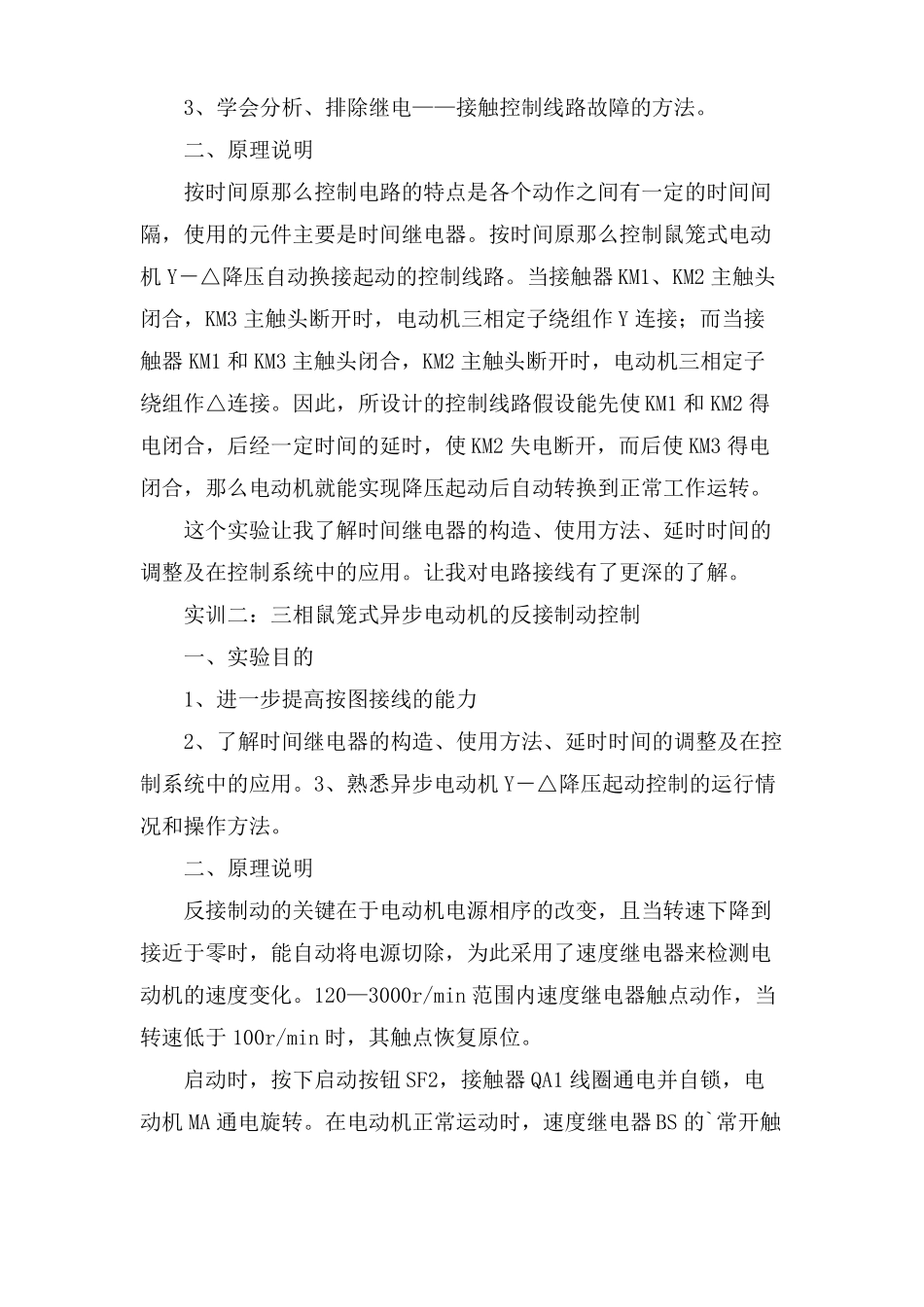

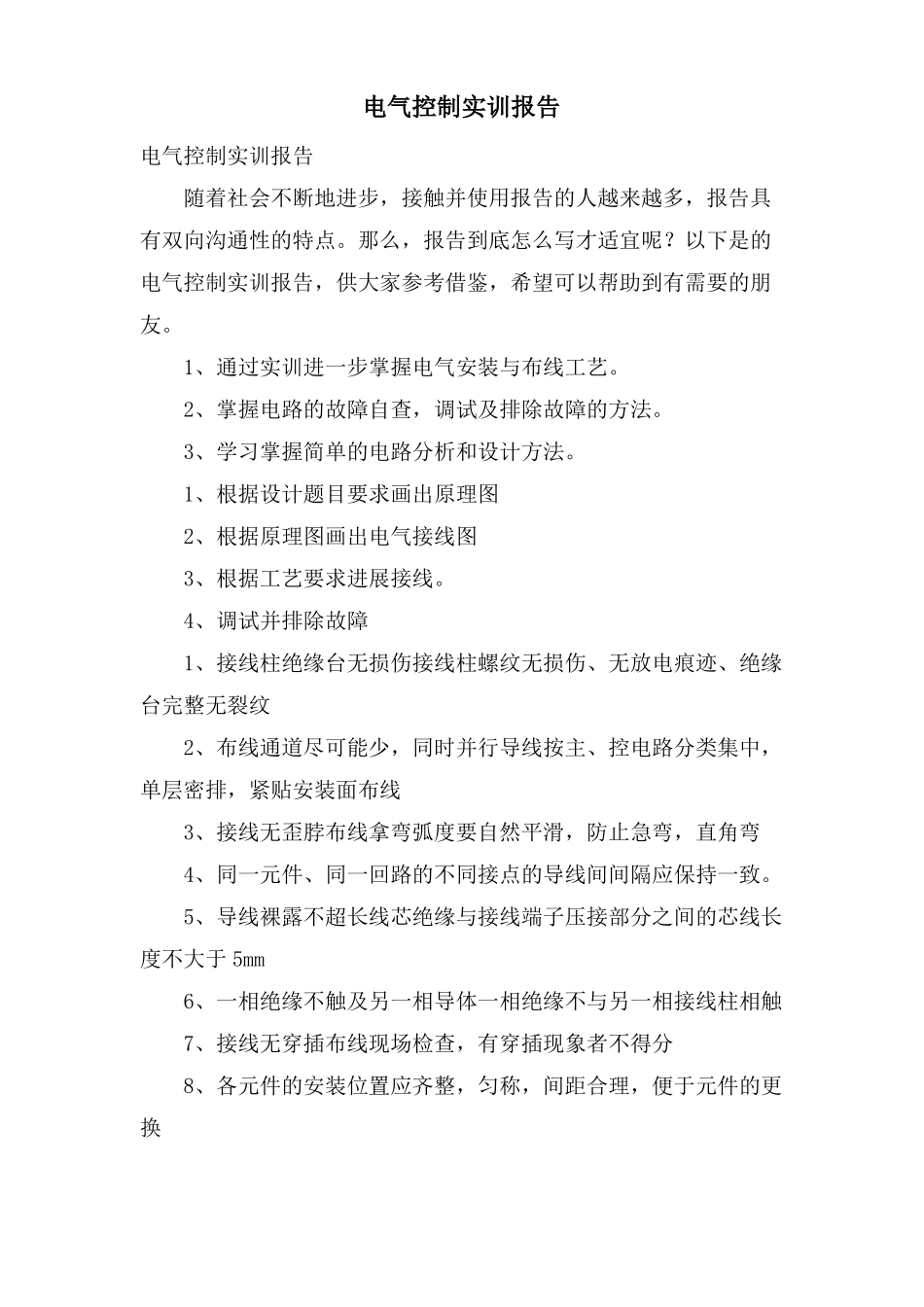

电气控制实训报告电气控制实训报告随着社会不断地进步，接触并使用报告的人越来越多，报告具有双向沟通性的特点。那么，报告到底怎么写才适宜呢？以下是的电气控制实训报告，供大家参考借鉴，希望可以帮助到有需要的朋友。1、通过实训进一步掌握电气安装与布线工艺。2、掌握电路的故障自查，调试及排除故障的方法。3、学习掌握简单的电路分析和设计方法。1、根据设计题目要求画出原理图2、根据原理图画出电气接线图3、根据工艺要求进展接线。4、调试并排除故障1、接线柱绝缘台无损伤接线柱螺纹无损伤、无放电痕迹、绝缘台完整无裂纹2、布线通道尽可能少，同时并行导线按主、控电路分类集中，单层密排，紧贴安装面布线3、接线无歪脖布线拿弯弧度要自然平滑，防止急弯，直角弯4、同一元件、同一回路的不同接点的导线间间隔应保持一致。5、导线裸露不超长线芯绝缘与接线端子压接部分之间的芯线长度不大于5mm6、一相绝缘不触及另一相导体一相绝缘不与另一相接线柱相触7、接线无穿插布线现场检查，有穿插现象者不得分8、各元件的安装位置应齐整，匀称，间距合理，便于元件的更换9、接线余头不超长线芯最前端距接线端子压接部分的长度不大于2mm10、布线顺序一般以接触器为中心，由里向外，由高至低，先控制电路，后主电路，以不阻碍后续布线为原那么。1、通过一个星期的实训，提高了我们理论水平和实际动手能力，掌握我电气电路图的根底知识，学会了设计简单的电路图以及如何看图接线。在短期内学到了许多知识。2、本次实训不长，但内容丰富包含多种能力和技能训练，例如：元件识别能力，组装能力，万用表测量能力，给平日我们只学理论知识的我们很好的实践时机。3、培养了我们独立思考，克服困难，以及出现错误要冷静分析检查的能力，以及团队合作能力，并且学到了专业知识以外的很多东西，比方做事要有耐心，不可急躁，相信对以后有很大帮助。这次实训的目的主要是为了让我们掌握由电气原理图变换成安装接线图的知识。学习PLC的实践接线和程序的编写。同时学会分析、排除线路故障的方法，通过亲自动手增强实际连接控制电路的能力和操作能力。理论和实践相结合让我们对学过的知识有更深的了解，在实践中了解理论知识的重要性并且找到自己的缺乏，让以后的学习目标更加的明确。实训一：三相鼠笼式异步电动机星三角降压起动控制一、实验目的1、通过对三相鼠笼式异步电动机正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。2、加深对电气控制系统各种保护、自锁、互锁等环节的理解。3、学会分析、排除继电——接触控制线路故障的方法。二、原理说明按时间原那么控制电路的特点是各个动作之间有一定的时间间隔，使用的元件主要是时间继电器。按时间原那么控制鼠笼式电动机Y－△降压自动换接起动的控制线路。当接触器KM1、KM2主触头闭合，KM3主触头断开时，电动机三相定子绕组作Y连接；而当接触器KM1和KM3主触头闭合，KM2主触头断开时，电动机三相定子绕组作△连接。因此，所设计的控制线路假设能先使KM1和KM2得电闭合，后经一定时间的延时，使KM2失电断开，而后使KM3得电闭合，那么电动机就能实现降压起动后自动转换到正常工作运转。这个实验让我了解时间继电器的构造、使用方法、延时时间的调整及在控制系统中的应用。让我对电路接线有了更深的了解。实训二：三相鼠笼式异步电动机的反接制动控制一、实验目的1、进一步提高按图接线的能力2、了解时间继电器的构造、使用方法、延时时间的调整及在控制系统中的应用。3、熟悉异步电动机Y－△降压起动控制的运行情况和操作方法。二、原理说明反接制动的关键在于电动机电源相序的改变，且当转速下降到接近于零时，能自动将电源切除，为此采用了速度继电器来检测电动机的速度变化。120—3000r/min范围内速度继电器触点动作，当转速低于100r/min时，其触点恢复原位。启动时，按下启动按钮SF2，接触器QA1线圈通电并自锁，电动机MA通电旋转。在电动机正常运动时，速度继电器BS的`常开触点闭合，为反接制动做好了准备。停车时，按下按钮SF1，其常闭触点断开，接触器QA1线圈断电，电动机MA脱离电源由于此时电动机的惯性转数还很高，...
