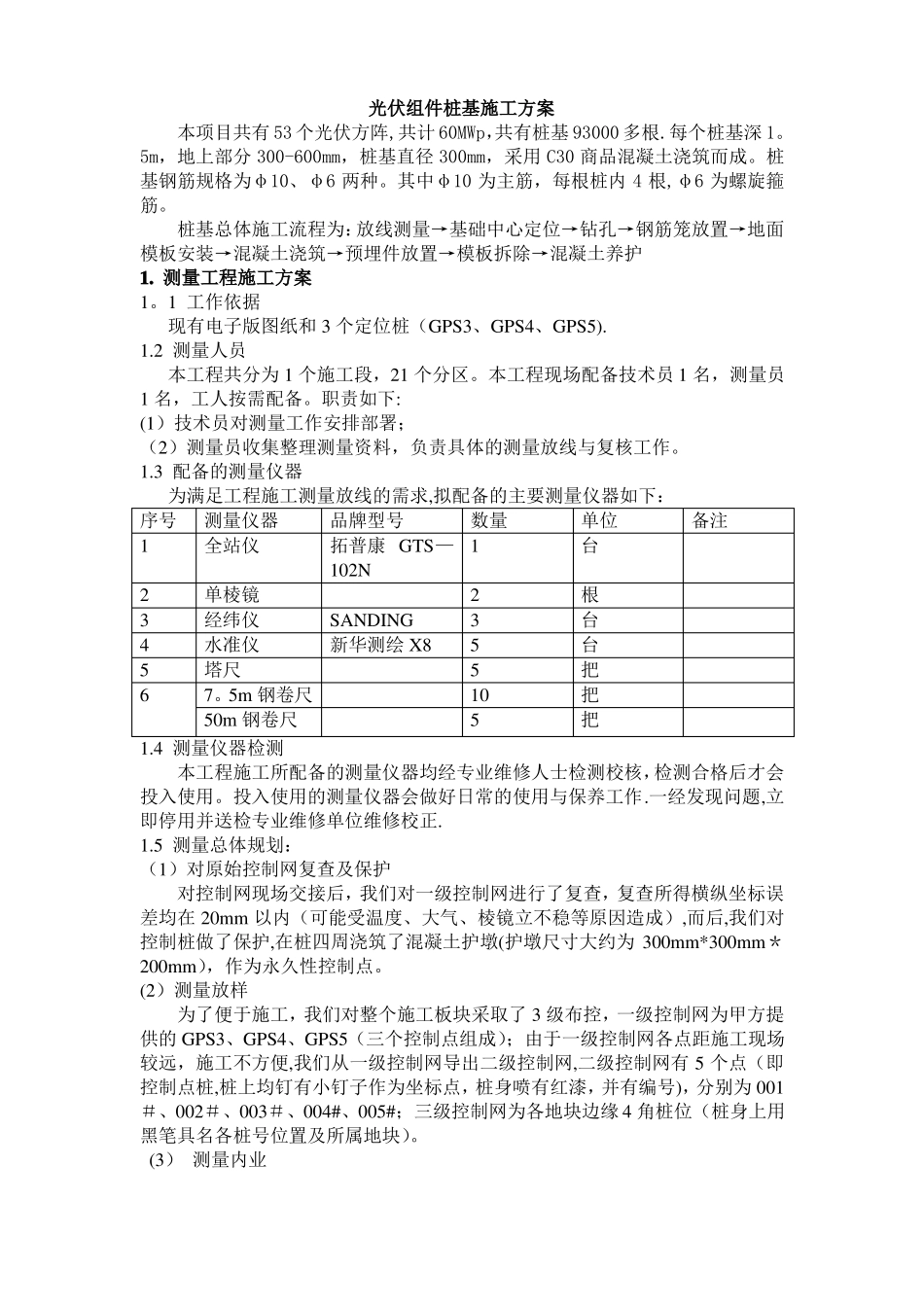

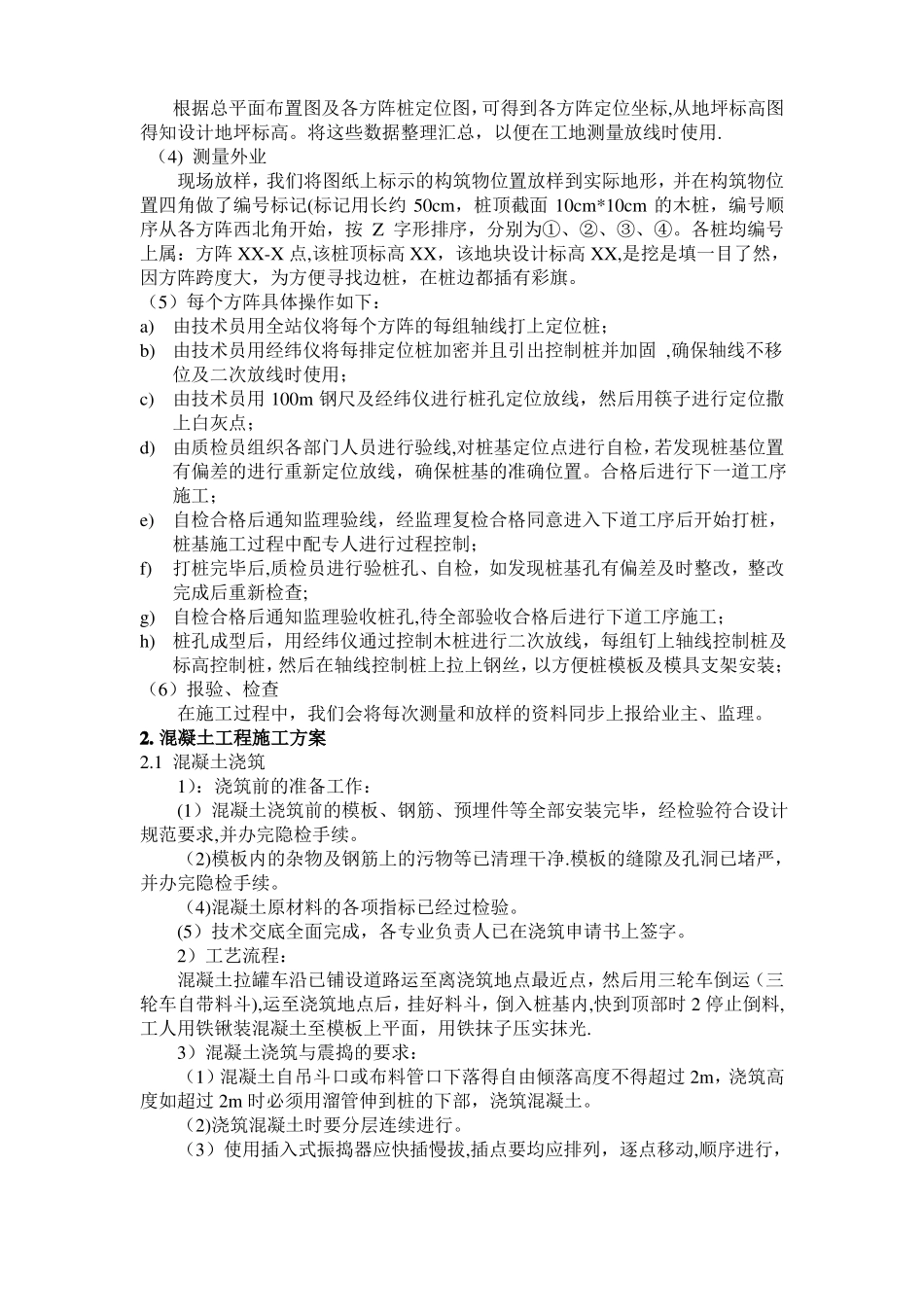

光伏组件桩基施工方案本项目共有53个光伏方阵,共计60MWp，共有桩基93000多根.每个桩基深1。5m，地上部分300-600mm，桩基直径300mm，采用C30商品混凝土浇筑而成。桩基钢筋规格为φ10、φ6两种。其中φ10为主筋，每根桩内4根,φ6为螺旋箍筋。桩基总体施工流程为：放线测量→基础中心定位→钻孔→钢筋笼放置→地面模板安装→混凝土浇筑→预埋件放置→模板拆除→混凝土养护1.测量工程施工方案1。1工作依据现有电子版图纸和3个定位桩（GPS3、GPS4、GPS5).1.2测量人员本工程共分为1个施工段，21个分区。本工程现场配备技术员1名，测量员1名，工人按需配备。职责如下:(1）技术员对测量工作安排部署；（2）测量员收集整理测量资料，负责具体的测量放线与复核工作。1.3配备的测量仪器为满足工程施工测量放线的需求,拟配备的主要测量仪器如下：序号测量仪器品牌型号数量单位备注1全站仪拓普康GTS—1台102N2单棱镜2根3经纬仪SANDING3台4水准仪新华测绘X85台5塔尺5把67。5m钢卷尺10把50m钢卷尺5把1.4测量仪器检测本工程施工所配备的测量仪器均经专业维修人士检测校核，检测合格后才会投入使用。投入使用的测量仪器会做好日常的使用与保养工作.一经发现问题,立即停用并送检专业维修单位维修校正.1.5测量总体规划：（1）对原始控制网复查及保护对控制网现场交接后，我们对一级控制网进行了复查，复查所得横纵坐标误差均在20mm以内（可能受温度、大气、棱镜立不稳等原因造成）,而后,我们对控制桩做了保护,在桩四周浇筑了混凝土护墩(护墩尺寸大约为300mm*300mm＊200mm），作为永久性控制点。(2）测量放样为了便于施工，我们对整个施工板块采取了3级布控，一级控制网为甲方提供的GPS3、GPS4、GPS5（三个控制点组成）；由于一级控制网各点距施工现场较远，施工不方便,我们从一级控制网导出二级控制网,二级控制网有5个点（即控制点桩,桩上均钉有小钉子作为坐标点，桩身喷有红漆，并有编号)，分别为001＃、002＃、003＃、004#、005#；三级控制网为各地块边缘4角桩位（桩身上用黑笔具名各桩号位置及所属地块）。(3）测量内业根据总平面布置图及各方阵桩定位图，可得到各方阵定位坐标,从地坪标高图得知设计地坪标高。将这些数据整理汇总，以便在工地测量放线时使用.（4)测量外业现场放样，我们将图纸上标示的构筑物位置放样到实际地形，并在构筑物位置四角做了编号标记(标记用长约50cm，桩顶截面10cm*10cm的木桩，编号顺序从各方阵西北角开始，按Z字形排序，分别为①、②、③、④。各桩均编号上属：方阵XX-X点,该桩顶标高XX，该地块设计标高XX,是挖是填一目了然，因方阵跨度大，为方便寻找边桩，在桩边都插有彩旗。（5）每个方阵具体操作如下：a)由技术员用全站仪将每个方阵的每组轴线打上定位桩；b)由技术员用经纬仪将每排定位桩加密并且引出控制桩并加固,确保轴线不移位及二次放线时使用；c)由技术员用100m钢尺及经纬仪进行桩孔定位放线，然后用筷子进行定位撒上白灰点；d)由质检员组织各部门人员进行验线,对桩基定位点进行自检，若发现桩基位置有偏差的进行重新定位放线，确保桩基的准确位置。合格后进行下一道工序施工；e)自检合格后通知监理验线，经监理复检合格同意进入下道工序后开始打桩，桩基施工过程中配专人进行过程控制；f)打桩完毕后,质检员进行验桩孔、自检，如发现桩基孔有偏差及时整改，整改完成后重新检查;g)自检合格后通知监理验收桩孔,待全部验收合格后进行下道工序施工；h)桩孔成型后，用经纬仪通过控制木桩进行二次放线，每组钉上轴线控制桩及标高控制桩，然后在轴线控制桩上拉上钢丝，以方便桩模板及模具支架安装；（6）报验、检查在施工过程中，我们会将每次测量和放样的资料同步上报给业主、监理。2.混凝土工程施工方案2.1混凝土浇筑1）：浇筑前的准备工作：(1）混凝土浇筑前的模板、钢筋、预埋件等全部安装完毕，经检验符合设计规范要求,并办完隐检手续。（2)模板内的杂物及钢筋上的污物等已清理干净.模板的缝隙及孔洞已堵严，并办完隐检手续。（4)混凝土原材料的各项指标已经过检验。(5）技术交底全面完成，各专业负责人已在浇筑申请书上签字。2）工艺流程：混凝土拉罐车沿已铺...
