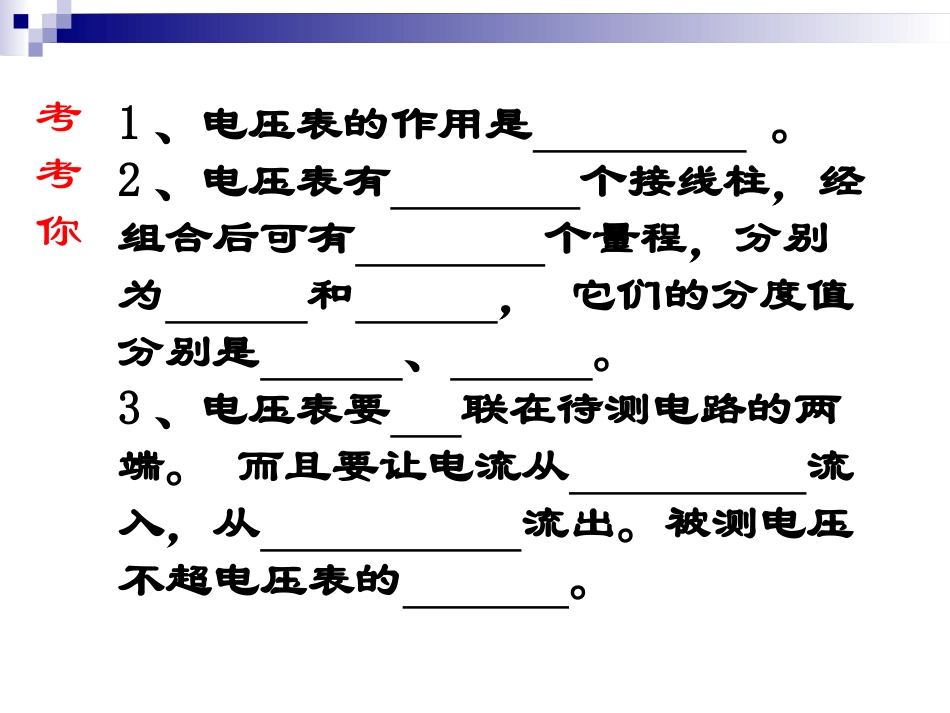

考考你1、电压表的作用是。2、电压表有个接线柱，经组合后可有个量程，分别为和，它们的分度值分别是、。3、电压表要联在待测电路的两端。而且要让电流从流入，从流出。被测电压不超电压表的。4、说出A、B、C中用电压表测灯泡电压不恰当的地方。+315A+3154.5VBC甲考考你探究串、并联电路电压的规律一、探究：串联电路电压的规律各点间电压的关系（一）提出问题：串联电路中各部分电路的电压与总电压有什么关系。（二）猜想假设：串联电路的总电压与各部分电路的两端电压之和相等。串联电路部分电路两端的电压都相等。（三）设计实验：二、探究串联电路中的电压进行实验数据记录：L1L2+315L1L2+315L1L2+315E:\课件库\电压和电阻\八年级物理探究串并联电路电压规律ppt+flash\探究串联电路中电压的规律_标清.flv（四）进行实验：观测对象灯泡L1两端的电压U1/v灯泡L2两端的电压U2/vL1和L2串联后的总电压U/v测量结果第一次第二次（五）分析论证：结论：串联电路的总电压等于各部分电路的两端电压之和。二、探究：并联电路电压的规律（一）提出问题：并联电路两端的总电压跟各个支路两端电压有什么关系。（二）猜想假设：并联电路的总电压等于各条电路两端的电压之和。并联电路各条支路两端的电压都相等。（三）设计实验：三、探究并联电路中的电压进行实验及数据记录：L1L2+315L1L2+315L1L2+315E:\课件库\电压和电阻\八年级物理探究串并联电路电压规律ppt+flash\物理试题8探究并联电路中电流的规律_标清.flv（四）进行实验：观测对象灯泡L1两端的电压U1/v灯泡L2两端的电压U2/vL1和L2并联后的总电压U/v测量结果第一次第二次（五）分析论证：结论：并联电路各条支路两端的电压都相等。一、研究串联并联电池组的电压问题：电池组的电压与各节电池之间有什么关系？315++315+315串联电路的总电压等于各部分电路两端的电压之和。U=U1+U2小结：2、并联电路的电压规律：1、串联电路的电压规律：并联电路中，各支路两端的电压相等。U=U1=U2练习1、现有4节干电池，有关这些电池的说法中，正确的是（）A、每一节干电池的电压都与电池组总电压相同B、四节干电池都串联时，总电压跟任何一节电池电压一样大C、四节干电池并联时，总电压等于四节电池的和D、这四节干电池可组成6v的电源2、如图所示，电源电压为3v，电压表的示数为1v，则灯泡L1和L2两端的电压分别为（）A1v、2vB1v、1vC2v、1vD无法确定练习1、现有4节干电池，有关这些电池的说法中，正确的是（）A、每一节干电池的电压都与电池组总电压相同B、四节干电池都串联时，总电压跟任何一节电池电压一样大C、四节干电池并联时，总电压等于四节电池的和D、这四节干电池可组成6v的电源
