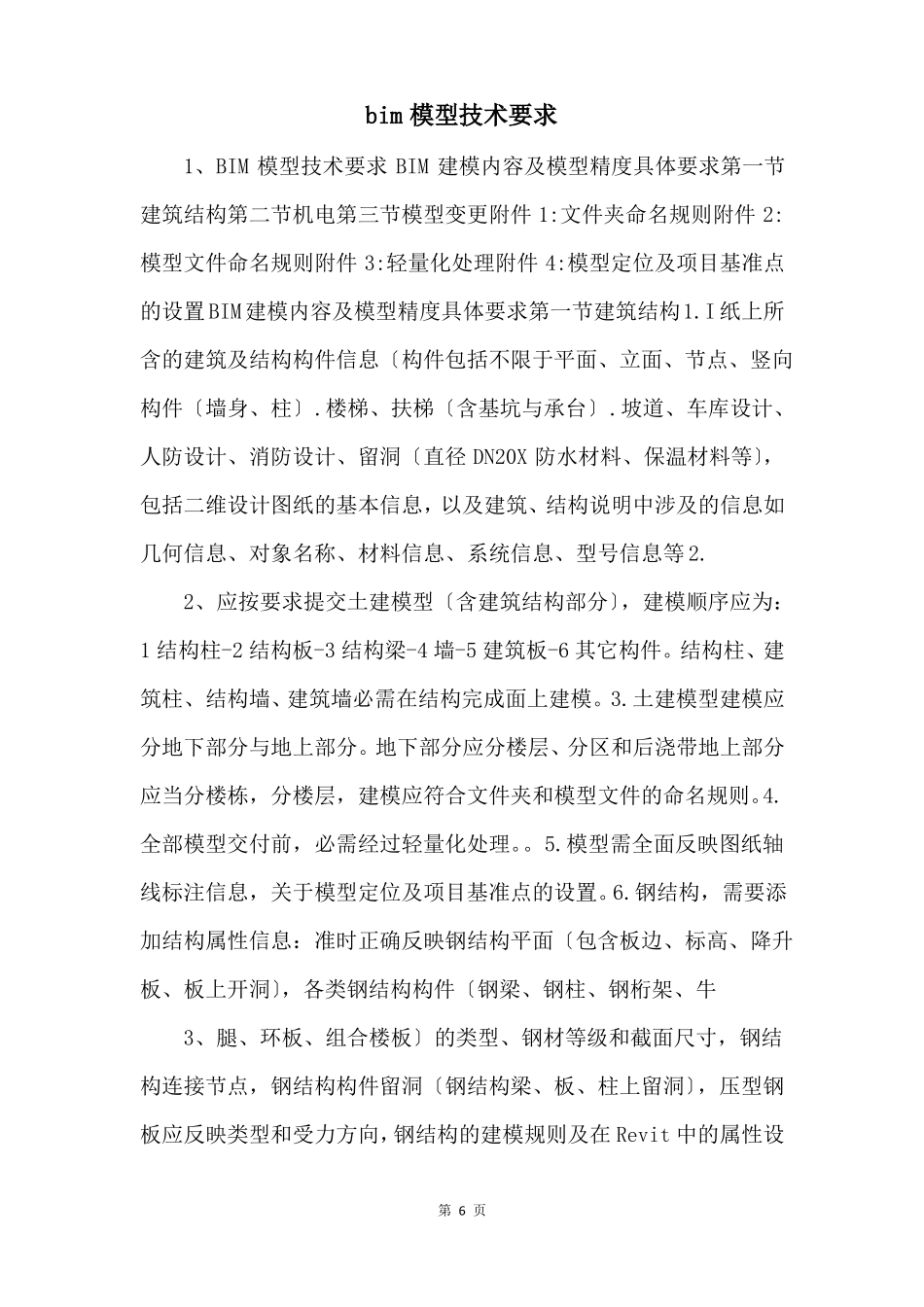

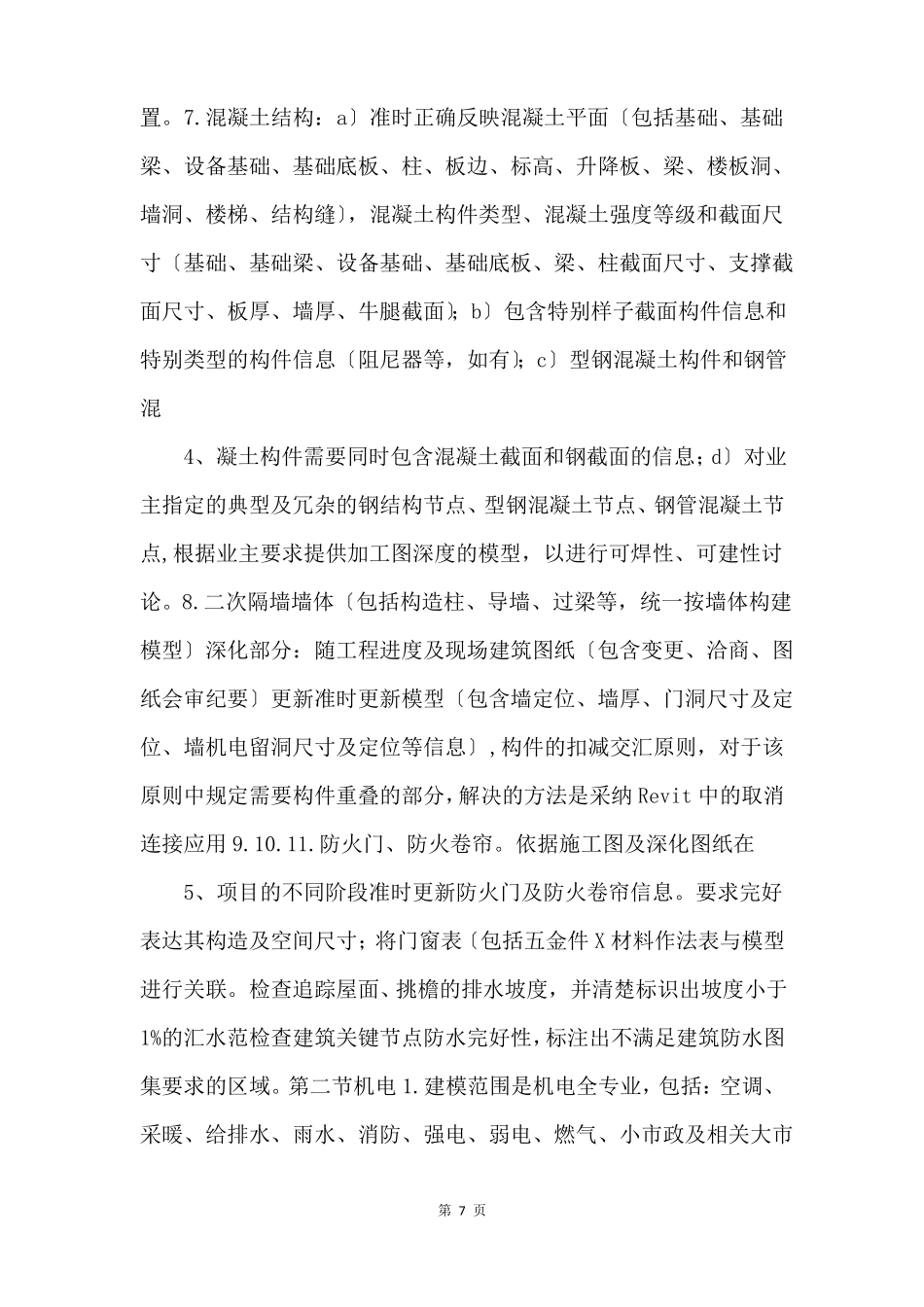

bim模型技术要求1、BIM模型技术要求BIM建模内容及模型精度具体要求第一节建筑结构第二节机电第三节模型变更附件1:文件夹命名规则附件2:模型文件命名规则附件3:轻量化处理附件4:模型定位及项目基准点的设置BIM建模内容及模型精度具体要求第一节建筑结构1.I纸上所含的建筑及结构构件信息〔构件包括不限于平面、立面、节点、竖向构件〔墙身、柱〕.楼梯、扶梯〔含基坑与承台〕.坡道、车库设计、人防设计、消防设计、留洞〔直径DN20X防水材料、保温材料等〕，包括二维设计图纸的基本信息，以及建筑、结构说明中涉及的信息如几何信息、对象名称、材料信息、系统信息、型号信息等2.2、应按要求提交土建模型〔含建筑结构部分〕，建模顺序应为：1结构柱-2结构板-3结构梁-4墙-5建筑板-6其它构件。结构柱、建筑柱、结构墙、建筑墙必需在结构完成面上建模。3.土建模型建模应分地下部分与地上部分。地下部分应分楼层、分区和后浇带地上部分应当分楼栋，分楼层，建模应符合文件夹和模型文件的命名规则。4.全部模型交付前，必需经过轻量化处理。。5.模型需全面反映图纸轴线标注信息，关于模型定位及项目基准点的设置。6.钢结构，需要添加结构属性信息：准时正确反映钢结构平面〔包含板边、标高、降升板、板上开洞〕，各类钢结构构件〔钢梁、钢柱、钢桁架、牛3、腿、环板、组合楼板〕的类型、钢材等级和截面尺寸，钢结构连接节点，钢结构构件留洞〔钢结构梁、板、柱上留洞〕，压型钢板应反映类型和受力方向，钢结构的建模规则及在Revit中的属性设第6页置。7.混凝土结构：a〕准时正确反映混凝土平面〔包括基础、基础梁、设备基础、基础底板、柱、板边、标高、升降板、梁、楼板洞、墙洞、楼梯、结构缝〕，混凝土构件类型、混凝土强度等级和截面尺寸〔基础、基础梁、设备基础、基础底板、梁、柱截面尺寸、支撑截面尺寸、板厚、墙厚、牛腿截面〕；b〕包含特别样子截面构件信息和特别类型的构件信息〔阻尼器等，如有〕；c〕型钢混凝土构件和钢管混4、凝土构件需要同时包含混凝土截面和钢截面的信息；d〕对业主指定的典型及冗杂的钢结构节点、型钢混凝土节点、钢管混凝土节点,根据业主要求提供加工图深度的模型，以进行可焊性、可建性讨论。8.二次隔墙墙体〔包括构造柱、导墙、过梁等，统一按墙体构建模型〕深化部分：随工程进度及现场建筑图纸〔包含变更、洽商、图纸会审纪要〕更新准时更新模型〔包含墙定位、墙厚、门洞尺寸及定位、墙机电留洞尺寸及定位等信息〕,构件的扣减交汇原则，对于该原则中规定需要构件重叠的部分，解决的方法是采纳Revit中的取消连接应用9.10.11.防火门、防火卷帘。依据施工图及深化图纸在5、项目的不同阶段准时更新防火门及防火卷帘信息。要求完好表达其构造及空间尺寸；将门窗表〔包括五金件X材料作法表与模型进行关联。检查追踪屋面、挑檐的排水坡度，并清楚标识出坡度小于1%的汇水范检查建筑关键节点防水完好性，标注出不满足建筑防水图集要求的区域。第二节机电1.建模范围是机电全专业，包括：空调、采暖、给排水、雨水、消防、强电、弱电、燃气、小市政及相关大市第7页政。2.管线建模精度要求:直径大于等于15毫米的各机电专业管线〔包括必要的预埋管线1设备机房内的管线、阀门、管道支吊架、管线的坡度、管道的保温；对各种管线/管井/吊装孔等竖向空间贯通性进行6、核查。3.各系统专业模型属性需全面反映图纸信息，包括二维设计图纸的基本信息，以及电气、给排水、暖通、消防系统图纸及设计说明中所涉及的信息如几何信息、对象名称、系统信息、型号信息$4.管道设备系统名称〔图纸管道上的标注，如SA、EA、SE等〕，统一放在〔系统类型/systemtype〕里，桥架系统名称统一放在〔标记/Mark〕里。在第一次提交模型中就需添加完好。管道及附件的材质信息统一放在〔解释/Comments〕如有管道保温，保温厚度统一放在〔保温厚度/Insulationthickness〕里；保温类型统一放在〔保温类型/Insulat7、iontype〕里。5.设备编号统一放在〔解释/Comments厘，设备所属系统统一放在〔标记/Mark〕6.7.8.9.构建机电设备及末端的零件库，此零件库充分反映机电设备及末端的特征。机电模型建模应分...
