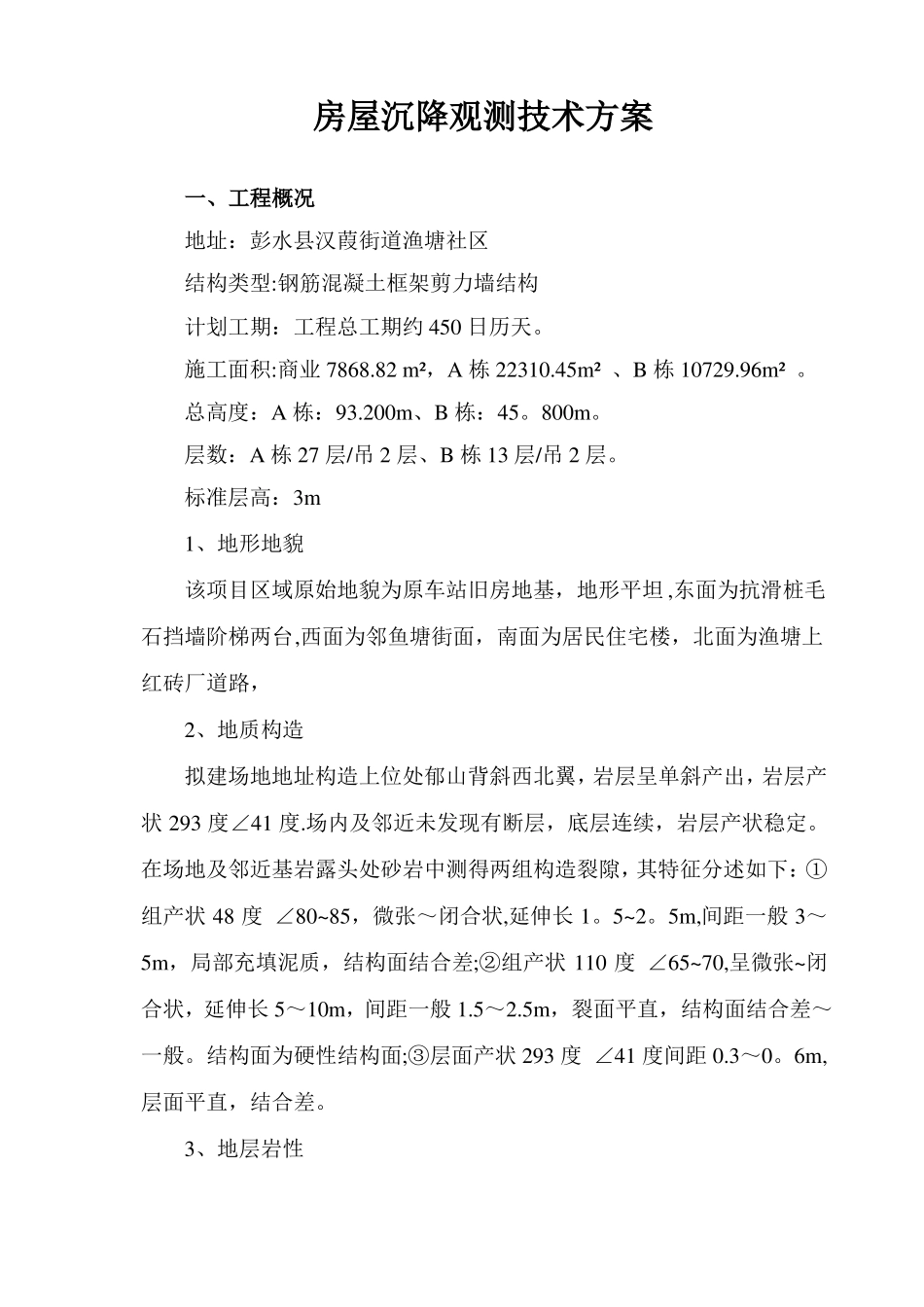

房屋沉降观测技术方案一、工程概况地址：彭水县汉葭街道渔塘社区结构类型:钢筋混凝土框架剪力墙结构计划工期：工程总工期约450日历天。施工面积:商业7868.82m²，A栋22310.45m²、B栋10729.96m²。总高度：A栋：93.200m、B栋：45。800m。层数：A栋27层/吊2层、B栋13层/吊2层。标准层高：3m1、地形地貌该项目区域原始地貌为原车站旧房地基，地形平坦,东面为抗滑桩毛石挡墙阶梯两台,西面为邻鱼塘街面，南面为居民住宅楼，北面为渔塘上红砖厂道路，2、地质构造拟建场地地址构造上位处郁山背斜西北翼，岩层呈单斜产出，岩层产状293度∠41度.场内及邻近未发现有断层，底层连续，岩层产状稳定。在场地及邻近基岩露头处砂岩中测得两组构造裂隙，其特征分述如下：①组产状48度∠80~85，微张～闭合状,延伸长1。5~2。5m,间距一般3～5m，局部充填泥质，结构面结合差;②组产状110度∠65~70,呈微张~闭合状，延伸长5～10m，间距一般1.5～2.5m，裂面平直，结构面结合差～一般。结构面为硬性结构面;③层面产状293度∠41度间距0.3～0。6m,层面平直，结合差。3、地层岩性彭水渔塘新村A、B栋综合楼房屋沉降观测技术方案据钻探揭露场地内底层为第四系全新统人工素填土、残破积含块石粉质粘土，下伏基岩为奥陶系下统大湾组页岩。整个场地下伏层为下伏三叠系下统嘉陵江（T1J）组灰岩，灰白色、褐灰色,主要成份为碳酸盐类矿物，隐晶质结构,中厚层状构造，地表岩溶多以溶沟、溶槽为主，多沿构造线发育，规模大小不等,形态各异.4、不良地质现象根据现场地质调查及钻探揭露,场内及邻近未发现滑坡、崩塌、泥石流等不良地质现象。5、持力层及基础形式拟建场地内已经存在的人工填土和含块石粉质粘土在场地内分部较零星，且厚度变化大，不宜选作建筑物的基础持力层;强风化基岩厚度较小，不能选作基础持力层；中等风化基岩承载力高，是理想的基础持力层。各拟建物的基础持力层选择在中风化基础持力层,基础型式为机械旋挖孔桩和人工挖孔桩。二、编制依据1、中华人民共和国行业标准《建筑变形测量规程》（JGJ8－2007）；2、中华人民共和国国家标准《工程测量规范》（GB50026－2007）；3、《国家一、二等水准测量规范》（GB12898－2009）.三、沉降观测的等级确定该工程建筑物的基础均为机械旋挖孔桩和部分人工挖孔灌注桩，甲级基础设计。按规范要求需要进行沉降观测，结合《建筑变形测量规程》和《工程测量规范》有关规定,并参考同类工程经验，确定该项工程属二等变形监测等级，即：变形点的高程中误差≤±0.5mm，相邻点高差中误差≤±0。3mm.2重庆江科建筑工程有限公司四、仪器设备及人员配置1、DS1水准仪2台、2m铟钢尺2把、50m钢尺1把、线坠1个等。2、人员配置：现场技术人员1名；测量员1～2名；协助测量人员2名。3、所用仪器设备均具有鉴定计量证书，测量工持证上岗。五、监控网(基准网）的布设根据对沉降观测点观测的需要及《建筑变形测量规程》的规定，结合现场实际情况，监控网拟布设成由3～4个基准点组成的一个环形的二等水准网.高程测量基准采用1956年黄海高程系或独立高程系统.基准点将设在变形影响范围以外便于长期保存的位置，基准点采用建筑物外固定地面或建筑上水准基点标石方式或直接打钉方式.墙柱式水准基点标石埋设在沉降稳定的建筑物上，其具体位置根据现场情况及规程的有关要求进行布点.六、沉降观测点的布设根据设计及规程的有关要求，在各建筑物能反映变形特征的墙（柱子）上，如建筑物的四角、中点、沉降缝两侧，沿外墙每隔10－15m处或每隔2－3根墙柱等处，离楼（地）面500㎜左右布设不少于4个观测点。即采用Φ12L形螺纹或光圆钢筋作为点标记打孔埋设于结构柱（墙）上，拟以防冻胶、速凝剂结合水泥水浆进行固结（如图）.该工程自吊二层开始观测,在吊二层主体施工阶段即着手进行埋点工作,测点均必须做到埋设稳固，不影响建筑外观，在点位附近编号并作上明显标记，以便长期保存。并视立尺需要离开墙(柱）面和地面一定距离。观测点编号采用顺序彭水渔塘新村A、B栋综合楼房屋沉降观测技术方案编号法。七、监控网的观测按国家二等水准测量的技术要求,以闭、附合水准路线进行观测，附合差≤±0.3mm，每...
