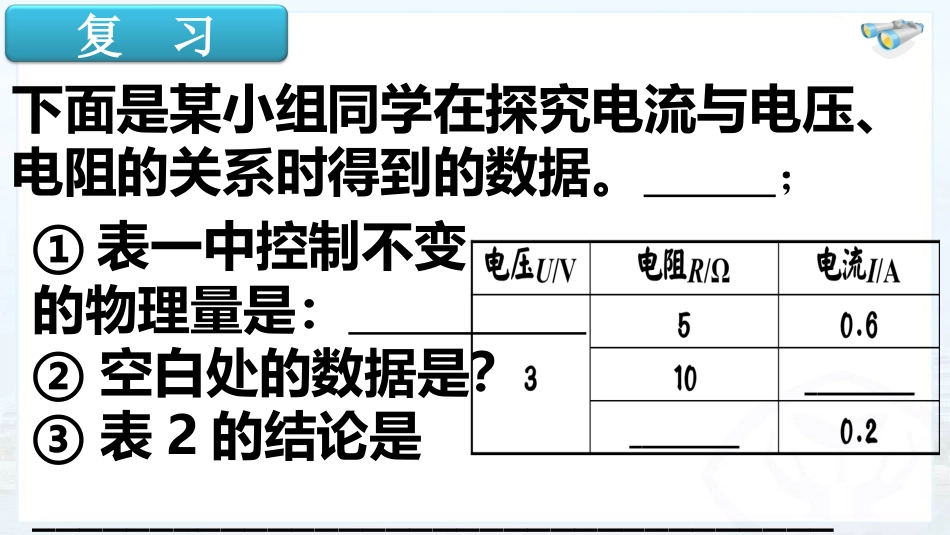

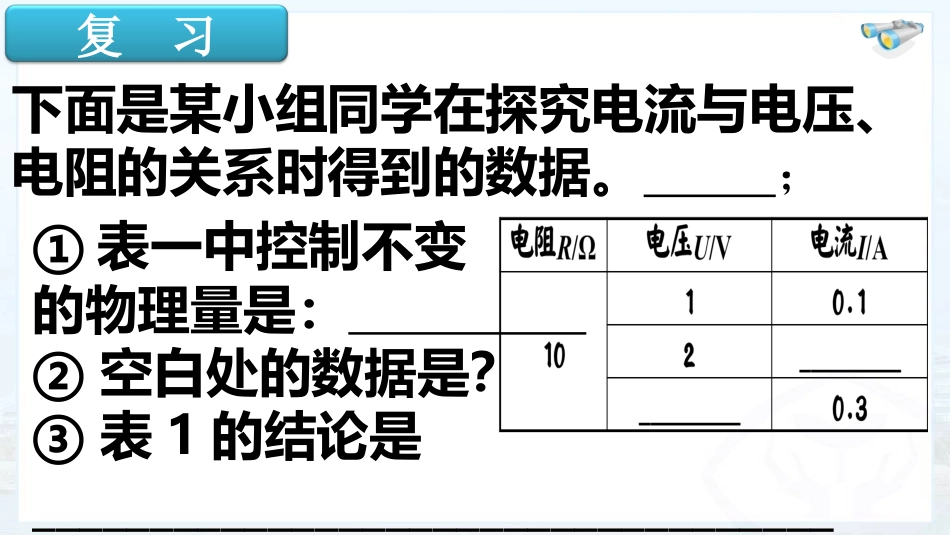

欧姆定律第十七章第２节复习下面是某小组同学在探究电流与电压、电阻的关系时得到的数据。；①表一中控制不变的物理量是：②空白处的数据是？③表1的结论是__________________________________复习下面是某小组同学在探究电流与电压、电阻的关系时得到的数据。；①表一中控制不变的物理量是：②空白处的数据是？③表2的结论是__________________________________1．欧姆定律的内容：欧姆（1787-1854）德国物理学家导体中的电流，跟_______成正比，跟_______成反比。2．欧姆定律的数学表达式：同一个对象，在不同时刻下的物理量，符号要用不带撇和带撇进行区别！例1一辆汽车的车灯，灯丝电阻为30Ω，接在12V的电源两端，求通过这盏电灯的电流。U=12VIR=30ΩΩ（1）画电路图；（2）列出已知条件和所求量；（3）求解I。解题步骤（1）读题、审题（注意已知量的内容）；（2）根据题意画出电路图；（3）在图上标明已知量的符号、数值和未知量的符号；（4）选用物理公式进行计算（书写格式要完整，规范,注意做到“三步曲”）。用公式进行计算的一般步骤：例2下图所示电路，电源电压为6V，电阻R1为3Ω，电阻R2为6Ω，计算图中三块电流表的示数。练习加在某一电阻器两端的电压为5V时，通过它的电流是0.5A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？例3有一个定值电阻的阻值是10Ω使用时通过的电流是200mA，加在这个定值电阻两端的电压是多大？例4有一个定值电阻工作时，两端的电压是3V，用电流表测得此时的电流是300mA，它的电阻是多少？如果两端的电压改为6V时，电阻是多大？通过电阻的电流是多大？例5由欧姆定律公式I=U/R变形得R=U/I，下列说法中正确的是（）A.加在导体两端的电压越大，则导体的电阻越大B.通过导体的电流越大，则导体的电阻越小C.导体的电阻跟导体两端的电压和通过导体的电流无关D.当导体两端的电压为零时，导体的电阻也为零如图所示，是两电阻R1、R2的U－I图线，由图可知()A．R1＝20Ω，R2＝10ΩB．R1＝10Ω，R2＝20ΩC．R1＝30Ω，R2＝20ΩD．R1＝20Ω，R2＝30Ω如图所示是R1和R2两个电阻中的电流随它们两端的电压变化的I﹣U图象．从图象可知（）A．R1＞R2B．R1＜R2C．R1=R2D．无法比较用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，下列说法中正确的是（）A．IA＞IBB．UA＜UBC．IA=IBD．无法确定拓展：如果并联分析两个导体的电压和电流欧姆定律第2课时1．一条镍铬合金线的两端加上4V电压时，通过的电流是0.2A，则它的电阻是Ω。若合金线的两端电压增至16V时，它的电阻是Ω，这时若要用电流表测量它的电流，应选用量程为A的电流表。练一练2在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示．由图中信息可知()．A．A导体的电阻为l0ΩB．B导体的电阻为l0ΩC．A导体两端电压为3V时，通过A导体的电流为0.3AD．B导体两端电压为3V时，通过B导体的电流为0.6A例1在如图所示的电路中，电源电压是20V；调节滑动变阻器R2，使灯泡正常发光，用电流表测得通过它的电流值是0.6A。已知该灯泡正常发光时的电阻是20Ω，求变阻器两端的电压。ARpL例2如图所示电路电阻R1为3Ω，滑动变阻器接入电路的电阻R2为6Ω，电流表的示数为2A，求两块电压表V1、V2的示数。如图所示电路，电源电压为6V，开关S2闭合，电压表的示数为4v，电流表示数为500mA；求变阻器R2接入电路的阻值。例3如图所示电路，电源电压为6V，电阻R1为3Ω，电阻R2为12Ω，计算两块电流表的示数。如图甲所示电路中，电源电压不变，闭合开关S，将滑片P移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示，则R2电阻是________Ω如图所示电路，电阻R1为4Ω；电阻R2为8Ω，电流表A1的示数为300mA，求电压表和电流表A2的示数。如图所示电源电压额定且U=12V，R1=12Ω．R2=6Ω，R3=4Ω，闭合开关S后，电流表A1和A2的示数分别为A．3A1AB．3A3AC．5A1AD．5A3A
