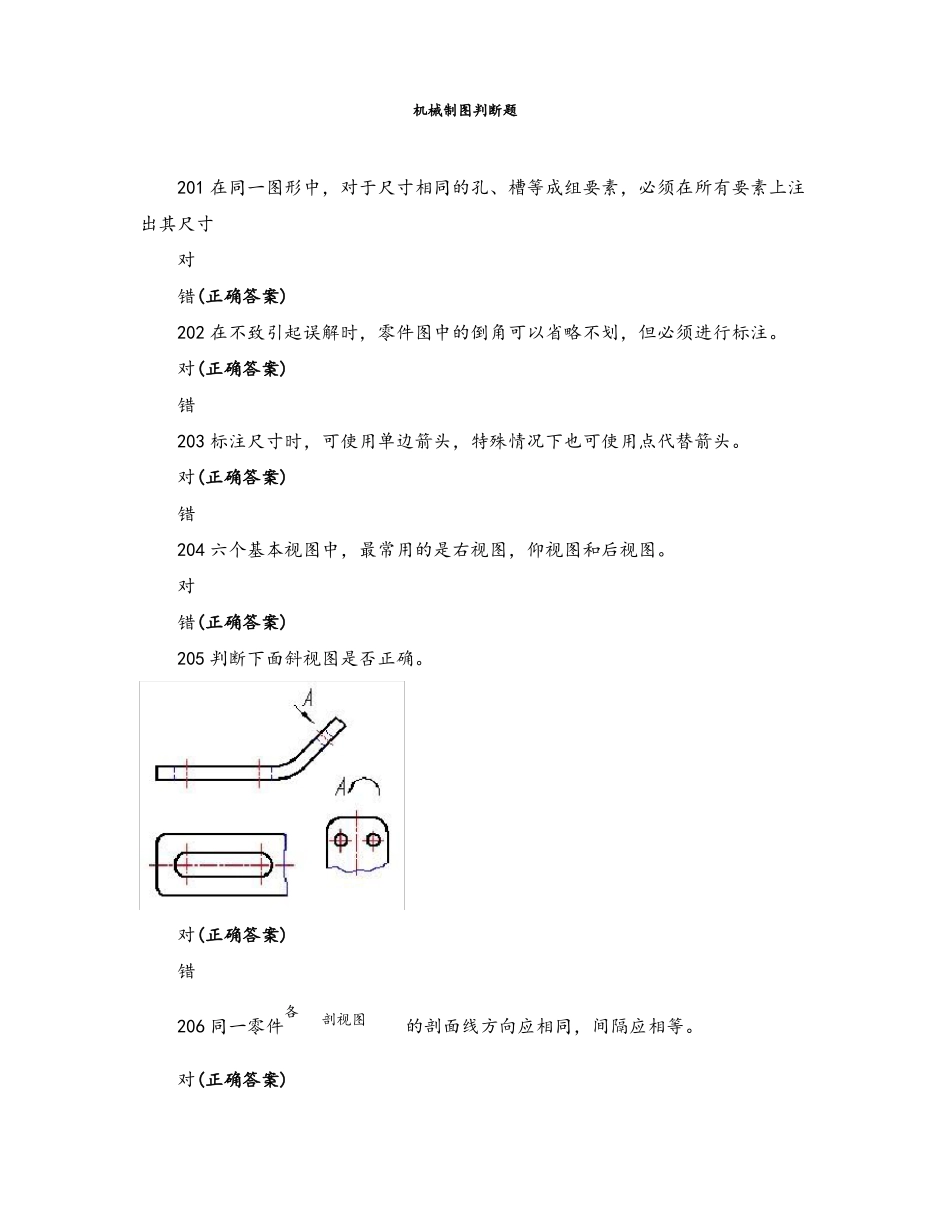

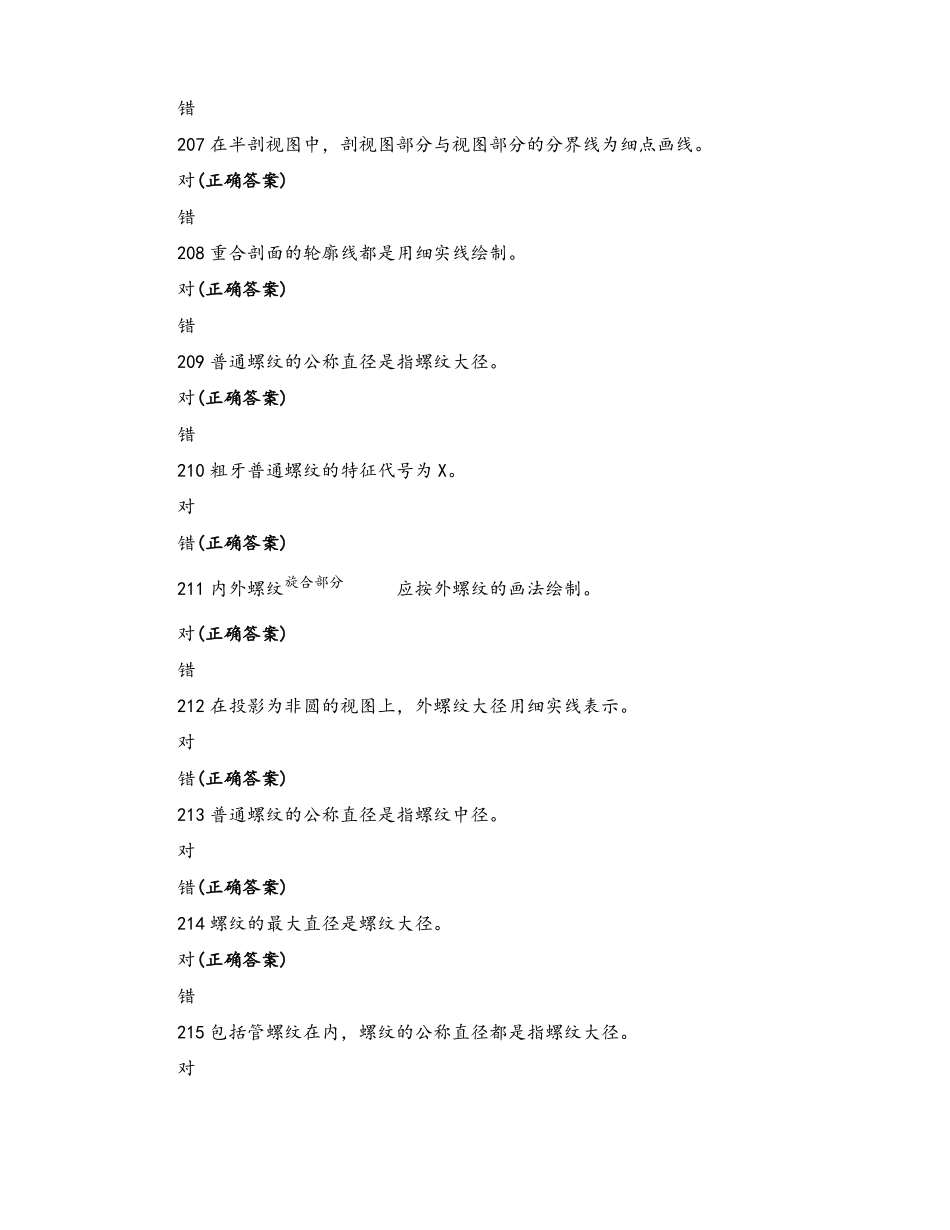

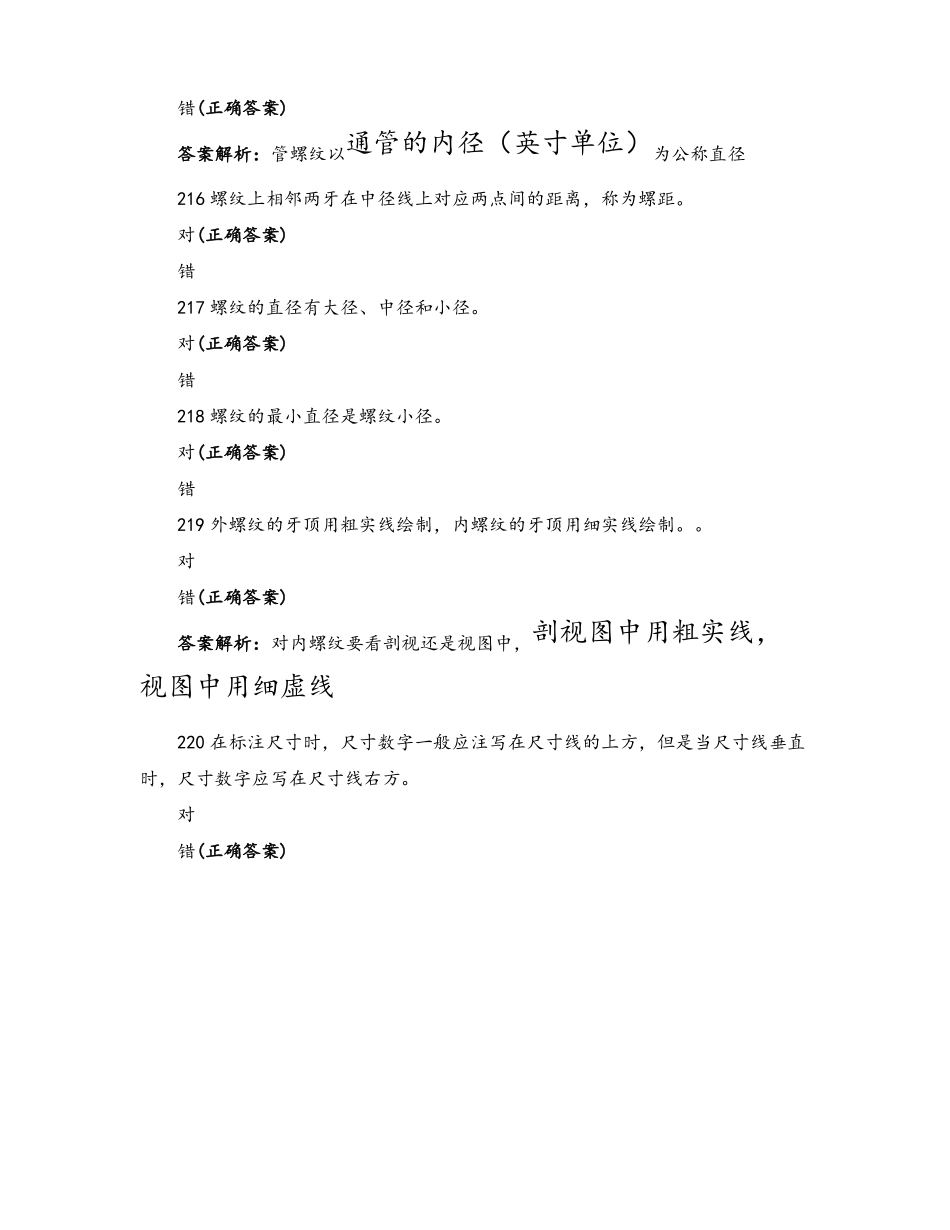

机械制图判断题201在同一图形中，对于尺寸相同的孔、槽等成组要素，必须在所有要素上注出其尺寸对错(正确答案)202在不致引起误解时，零件图中的倒角可以省略不划，但必须进行标注。对(正确答案)错203标注尺寸时，可使用单边箭头，特殊情况下也可使用点代替箭头。对(正确答案)错204六个基本视图中，最常用的是右视图，仰视图和后视图。对错(正确答案)205判断下面斜视图是否正确。对(正确答案)错206同一零件各剖视图的剖面线方向应相同，间隔应相等。对(正确答案)错207在半剖视图中，剖视图部分与视图部分的分界线为细点画线。对(正确答案)错208重合剖面的轮廓线都是用细实线绘制。对(正确答案)错209普通螺纹的公称直径是指螺纹大径。对(正确答案)错210粗牙普通螺纹的特征代号为X。对错(正确答案)211内外螺纹旋合部分应按外螺纹的画法绘制。对(正确答案)错212在投影为非圆的视图上，外螺纹大径用细实线表示。对错(正确答案)213普通螺纹的公称直径是指螺纹中径。对错(正确答案)214螺纹的最大直径是螺纹大径。对(正确答案)错215包括管螺纹在内，螺纹的公称直径都是指螺纹大径。对错(正确答案)答案解析：管螺纹以通管的内径（英寸单位）为公称直径216螺纹上相邻两牙在中径线上对应两点间的距离，称为螺距。对(正确答案)错217螺纹的直径有大径、中径和小径。对(正确答案)错218螺纹的最小直径是螺纹小径。对(正确答案)错219外螺纹的牙顶用粗实线绘制，内螺纹的牙顶用细实线绘制。。对错(正确答案)答案解析：对内螺纹要看剖视还是视图中，剖视图中用粗实线，视图中用细虚线220在标注尺寸时，尺寸数字一般应注写在尺寸线的上方，但是当尺寸线垂直时，尺寸数字应写在尺寸线右方。对错(正确答案)答案解析：当尺寸线垂直时，尺寸数字应写在尺寸线左方221常用的螺纹紧固件有螺栓、螺母和螺钉，垫圈不属于螺纹紧固件。对错(正确答案)222两齿轮外啮合时的画法是齿顶圆外切。对错(正确答案)223肋板、轮辐及薄壁结构，纵向剖切时，一律不画剖面线，并用粗实线将它们与相邻结构分开。对(正确答案)错224普通螺纹的螺距有粗牙和细牙两种，粗牙必须注出螺距，细牙螺距不标出。对错(正确答案)答案解析：普通螺纹的螺距有粗牙和细牙两种，粗牙不必注出螺距，细牙螺距必须标出。225绘制内外螺纹时，大径一律用粗实线绘制，小径一律用细实线绘制。对错(正确答案)答案解析：绘制内外螺纹时，制。顶径一律用粗实线绘制，底径一律用细实线绘’226内螺纹剖开表示时，螺纹的牙顶(小径)及螺纹终止线用粗实线表示；牙底(大径)用细实线表示，剖面线画到细实线处。对错(正确答案)227形成螺纹的螺旋线条数称为线数，线数用字母n表示。沿一条螺旋线形成的螺纹称为单线螺纹，沿两条以上螺旋线形成的螺纹称为多线螺纹。对(正确答案)错228普通外螺纹的公称直径小于螺纹大径，普通内螺纹的公称直径大于螺纹小径。对错(正确答案)229以剖视图表示内外螺纹连接时，其旋合部分应按内螺纹的画法绘制，其余部分仍按各自的画法表示。对错(正确答案)230导程是螺纹旋转一周，内外螺纹的轴向相对位移对(正确答案)错231螺纹螺距为3，线数为2，则螺纹旋转一周，内外螺纹的轴向相对位移为6。对(正确答案)错232普通螺纹的螺纹尺寸外螺纹和内螺纹均应标注在大径上。对(正确答案)错233M20×1.5-5g6g-S表示右旋细牙螺纹，5g6g表示内外螺纹配合。对错(正确答案)234M25×1.5LH-5g6g-S表示公称直径为25mm的普通螺纹，螺距为1.5mm，左旋；外径公差带代号为5g，内径公差带代号为6g；短旋合长度。对错(正确答案)235不管是外螺纹还是内螺纹，牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示对(正确答案)错236无论是外螺纹或内螺纹，在剖视或断面图中的剖面线都应画到大径上。对错(正确答案)237当剖切平面通过轴和键的轴线时，键的剖面线不能画出。对(正确答案)错238钩头楔键的两侧面与轮毂上键槽的两侧面之间有间隙，画图时画成两条线。对(正确答案)错239齿轮齿根线在剖切时用粗实线画出，不剖切时不用画出。对(正确答案)错240内螺纹剖开表示时，螺纹的牙顶及螺纹终止线用粗实线表示；牙底用细虚线表示。对错(正确答案)241普通螺纹的螺距有粗牙...
