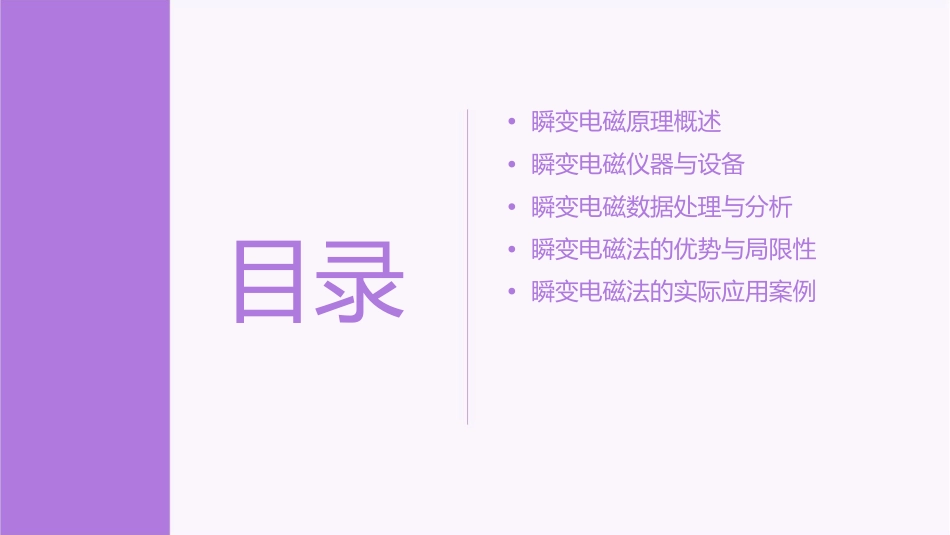

瞬变电磁原理与应用课件•瞬变电磁原理概述•瞬变电磁仪器与设备•瞬变电磁数据处理与分析•瞬变电磁法的优势与局限性•瞬变电磁法的实际应用案例目录01瞬变电磁原理概述瞬变电磁法的定义瞬变电磁法是一种利用电磁感应原理探测地下导电体的方法。当在地面或空中发送线圈发送一次磁场后,该磁场会在地下导电体中产生感应电流。这些电流会在发送线圈中产生二次磁场,通过测量和分析二次磁场的变化,可以推断出地下导电体的性质和分布。瞬变电磁法是一种非接触、无损、快速、高分辨率的地球物理勘探方法,广泛应用于矿产资源勘探、工程地质勘察、水文地质调查等领域。瞬变电磁法的基本原理当一次磁场突然关闭时,由于电磁感应定律,会在地下导电体中产生感应电流。这些电流会向远处传播,并在不同深度和方向上产生二次磁场。通过测量二次磁场的变化,可以推断出地下导电体的性质和分布。由于瞬变电磁法测量的是二次磁场的变化,因此可以有效地消除一次磁场的影响,提高探测的精度和分辨率。瞬变电磁法的应用领域矿产资源勘探瞬变电磁法可以用于寻找金属矿、煤炭等矿产资源,通过测量和分析二次磁场的变化,可以推断出矿体的位置和埋深等信息。工程地质勘察瞬变电磁法可以用于工程地质勘察,如公路、铁路、桥梁、建筑等工程的场地勘察,了解场地地质构造和岩土性质等信息。水文地质调查瞬变电磁法可以用于水文地质调查,如地下水资源的勘探、地下水污染的监测等,了解地下水的分布和流动规律等信息。其他领域除了以上领域外,瞬变电磁法还可以应用于环境监测、考古等领域。02瞬变电磁仪器与设备瞬变电磁仪器的种类与特点瞬变电磁仪器的种类脉冲瞬变电磁仪、时间域瞬变电磁仪、频率域瞬变电磁仪等。瞬变电磁仪器的特点高灵敏度、高分辨率、抗干扰能力强、测量速度快等。瞬变电磁设备的操作与维护瞬变电磁设备的操作正确设置参数、选择合适的测量模式、确保安全操作等。瞬变电磁设备的维护定期检查设备状态、清洁保养、更换易损件等。瞬变电磁设备的校准与标定瞬变电磁设备的校准对设备的性能指标进行校准,确保测量结果的准确性。瞬变电磁设备的标定使用标准设备对瞬变电磁设备进行标定,以确定设备测量结果的可靠性。03瞬变电磁数据处理与分析瞬变电磁数据的采集与整理采集方法采用合适的瞬变电磁仪器,根据不同的地质目标,选择适当的测量参数,如频率、线圈大小、采样率等。数据整理对采集到的原始数据进行格式转换、数据筛选和整理,确保数据质量可靠,无异常值和缺失值。瞬变电磁数据的处理方法010203数据预处理反演计算数据后处理包括噪声抑制、畸变校正等,以提高数据质量。利用专门的软件对数据进行反演计算,获取地下介质的电性分布。对反演结果进行进一步处理,提取有用的地质信息。瞬变电磁数据的分析与应用数据分析应用领域成果解释通过分析瞬变电磁数据,研究地下介质的电性特征和分布规律。瞬变电磁法在矿产资源勘探、水文地质调查、工程地质勘查等领域有广泛应用。根据分析结果,结合地质资料和其他物探成果,对地下地质情况作出合理的解释和推断。04瞬变电磁法的优势与局限性瞬变电磁法的优势高分辨率无损探测瞬变电磁法能够提供高分辨率的地下结构信息,有助于识别和区分不同的地质构造和异常体。瞬变电磁法是一种非接触式探测方法,对地下目标进行无损探测,不会破坏地质结构。穿透能力强成本低瞬变电磁法能够穿透较强的电性不均匀介质,在复杂地质条件下也能获得较好的探测效果。瞬变电磁法所需设备相对简单,成本较低,便于推广应用。瞬变电磁法的局限性受地形影响较大对高阻覆盖层穿透能力有限瞬变电磁法在复杂地形和地表覆盖地区的应用受到一定限制,探测精度和可靠性可能下降。对于高阻覆盖层,瞬变电磁法的穿透能力有限,难以探测深部目标。对低阻目标敏感度低数据处理和解释难度较大瞬变电磁法对低阻目标体的敏感度较低,可能难以识别和区分。瞬变电磁法的数据处理和解释涉及到多个参数和复杂的地球物理特征,需要专业知识和经验。瞬变电磁法的发展趋势与展望智能化探测多方法综合应用随着人工智能和机器学习技术的发展,未来瞬变电磁法有望实现智能化探测,提...
