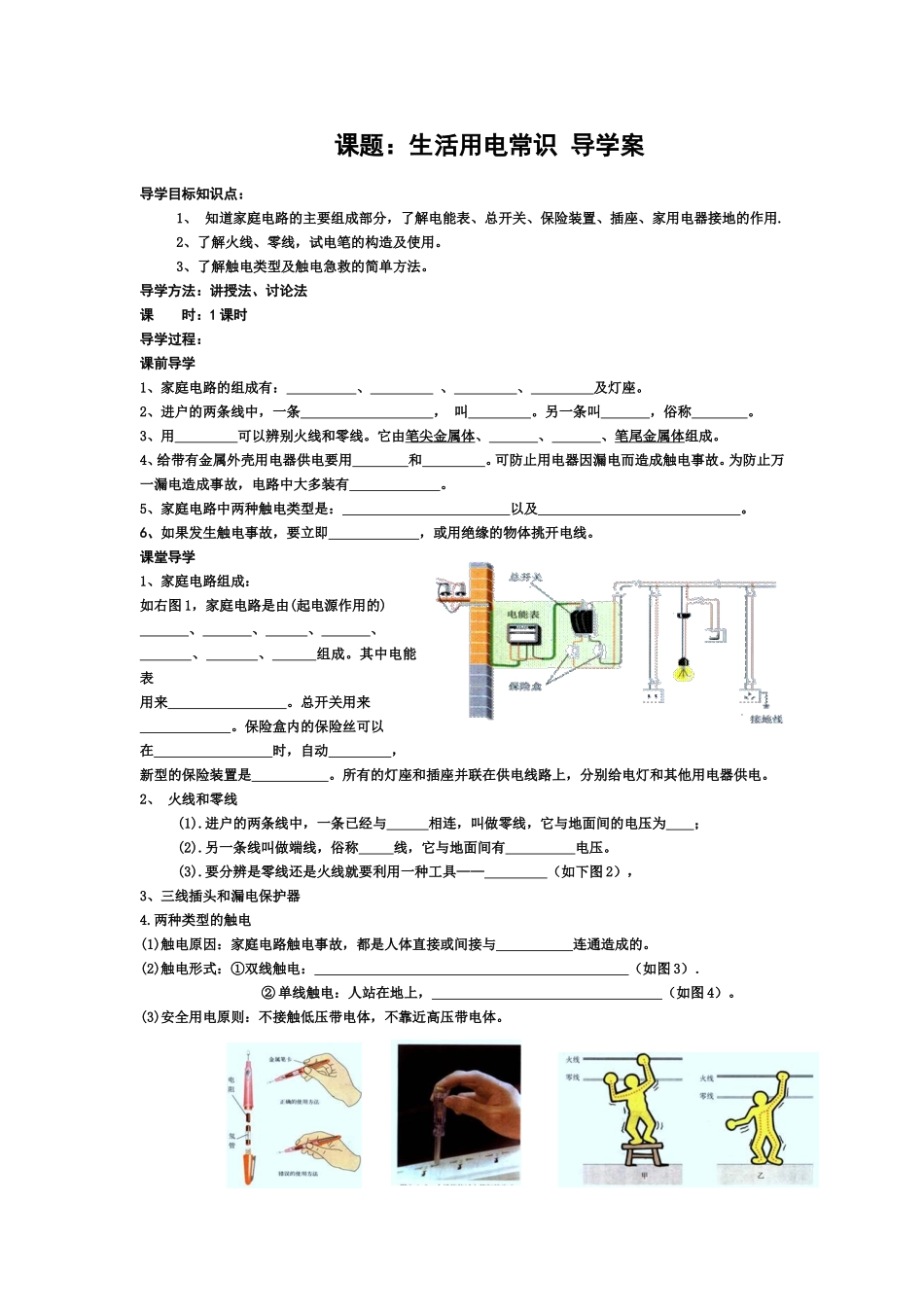

课题：生活用电常识导学案导学目标知识点：1、知道家庭电路的主要组成部分，了解电能表、总开关、保险装置、插座、家用电器接地的作用.2、了解火线、零线，试电笔的构造及使用。3、了解触电类型及触电急救的简单方法。导学方法：讲授法、讨论法课时：1课时导学过程：课前导学1、家庭电路的组成有：、、、及灯座。2、进户的两条线中，一条，叫。另一条叫，俗称。3、用可以辨别火线和零线。它由笔尖金属体、、、笔尾金属体组成。4、给带有金属外壳用电器供电要用和。可防止用电器因漏电而造成触电事故。为防止万一漏电造成事故，电路中大多装有。5、家庭电路中两种触电类型是：以及。6、如果发生触电事故，要立即，或用绝缘的物体挑开电线。课堂导学1、家庭电路组成：如右图1，家庭电路是由(起电源作用的)、、、、、、组成。其中电能表用来。总开关用来。保险盒内的保险丝可以在时，自动，新型的保险装置是。所有的灯座和插座并联在供电线路上，分别给电灯和其他用电器供电。2、火线和零线(1).进户的两条线中，一条已经与相连，叫做零线，它与地面间的电压为；(2).另一条线叫做端线，俗称线，它与地面间有电压。(3).要分辨是零线还是火线就要利用一种工具——（如下图2），3、三线插头和漏电保护器4.两种类型的触电(1)触电原因：家庭电路触电事故，都是人体直接或间接与连通造成的。(2)触电形式：①双线触电：（如图3）．②单线触电：人站在地上，（如图4）。(3)安全用电原则：不接触低压带电体，不靠近高压带电体。图2图3图45．触电的急救(1)迅速。(2)用挑开电源线，迅速使触电人脱离电源。(3)发生电火灾时，务必先，再泼水救火。(4)必要时应该对触电者进行。课堂练习：1．小明把台灯插头插人插座，当他闭合台灯开关时，室内其他电灯全部熄灭。检查发现保险丝熔断。造成这一故障的原因可能是（）A．灯座短路B．插座短路C．插头短路D．开关短路2．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，他用测电笔插入书桌边的插座孔进行检查，发现其中两个孔都能使测电笔的氖管发光。故障原因可能是（）A．进户线火线上的保险丝烧断B．进户线零线断了C．电路发生了短路D．书桌边的插座与火线断开4.学校集体宿舍中的保险丝是按规格安装的，但经常被烧断，从而造成断电，发生这种现象的原因可能是下列各项中的哪一个()A.有一只灯泡的灯丝烧断了B.开关里的两个键相碰了C.有的宿舍经常使用大功率电炉D.某个宿舍的电路发生了断路课后练习：1、下列现象中，可能引起家中保险丝熔断的是（）①插座中的两个线头相碰②开关中的两个线头相碰③电路中增加了大功率的用电器④灯丝烧断A．①②B．②③C．②④D．①③2、物理小组的同学们练习安装照明电路，接通电源之前，老师将火线上的保险丝取下，把一个额定电压为220V的灯泡作为检验灯泡连接在原来安装保险丝的位置，同时要求同学将电路中所有开关都断开，用这种方法可以检查电路是否有短路。在接通电源后，下列说法中正确的是（）A．若检验灯泡正常发光，表明电路连接无误B．若检验灯泡不亮，但将某一个用电器的开关闭合后检验灯泡正常发光，表明这个开关的两端直接连到火线和零线上C．检验灯泡不亮，但将某一个电灯的开头闭合后，这个电灯和检验灯泡都能发光，只是亮度不够，这表明电路中出现了短路现象。D．不论将电路中用电器的开关断开还是闭合，检验灯泡均不发光，这表明电路中有短路3．如图6所示，把带有开关的电灯、三孔插座正确地连入家庭电路中。课后反思：
