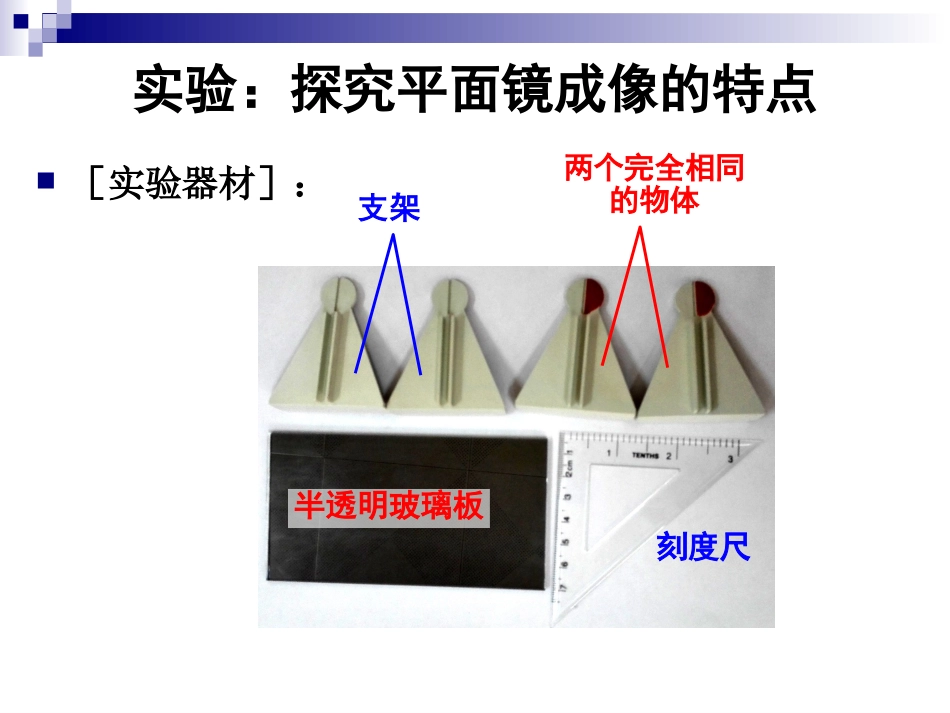

§4.3平面镜成像实验：探究平面镜成像的特点一、提出问题：①像的大小与物的大小是否相等？②像到镜面的距离与物到镜面的距离是否相等？③像是正立还是倒立的？是否左右颠倒？④像物连线与镜面有何关系？⑤是否只能用眼睛看到？光屏上能否接收到像？二、设计、进行实验三、分析得出结论实验：探究平面镜成像的特点支架两个完全相同的物体半透明玻璃板［实验器材］：刻度尺①在纸中央画一直线，将玻璃板沿直线竖直放置在水平桌面上；②将物体A放在玻璃板前，在玻璃板后移动物体B，直到看上去物体B与物体A的像A’完全重合，分别记下A、B的位置；③拿开物体B，把另一张白纸（光屏）放在像A’的位置上，在像A’的一侧看白纸上是否有物体A的像A’。物体A的像A’物体A物体BB与像A’完全重合记下物A及像A’位置［实验步骤］：［实验步骤］：④在纸上记录物体A及它的像A’的位置，用直线连接A、A’；⑤用刻度尺分别测量A、A’到玻璃板的距离，用三角板测量AA’的连线是否垂直于玻璃板；⑥改变物体A的位置，重复几次实验。将实验数据记录在《实验手册》P34表格中，并分析得出结论。§4.3平面镜成像一、平面镜成像特点：•像与物大小•像物连线与镜面相等•像与物到镜面距离相等垂直•成正立的虚像（像左右颠倒）像物关于镜面对称(与物体到镜面距离无关)平面镜成像原理：光的反射定律人怎样看见平面镜所成的像？P′虚像挡板虚像实像成像原理反射光线的反向延长线的交点形成实际光线会聚形成光屏接收不能可以眼睛观察可以可以平面镜成正立的虚像小孔成像倒立的实像1、某同学在探究平面镜特点实验时，将一块玻璃板竖直架在一直尺的上面，再取两段蜡烛A和B一前一后竖放在直尺上，点燃玻璃板前的蜡烛A，用眼睛进行观察，如图所示，在此实验中：（1）用玻璃板代替平面镜的目的是便于；直尺的作用是便于比较物与像的关系；（2）实验中对蜡烛A和B的要求是，这是为了比较物与像的关系；（3）在寻找蜡烛像的位置时，眼睛应在蜡烛（填A或B）这一侧观察，移动玻璃板后的蜡烛B，使它与玻璃板前蜡烛A的像A’，记下此时蜡烛（填A或B）的位置，即为蜡烛A的像A’的位置。（4）移去蜡烛B，并在其位置放一光屏，则光屏上（填“能”或“不能”）接收到蜡烛A的火焰的像A’，这说明平面镜成的是像。确定像的位置到镜面的距离完全相同大小A完全重合B不能虚（5）若实验中不管怎样移动蜡烛B，蜡烛B和A的像A’都不能完全重合，可能的原因。（6）在玻璃板的同一侧，该同学通过玻璃板看到了同一个蜡烛的两个像，产生该现象的原因是.使玻璃板的前后两个表面都能反射成像。解决的方法是。玻璃板没有竖直放在水平桌面上玻璃板太厚应选用薄的玻璃板
