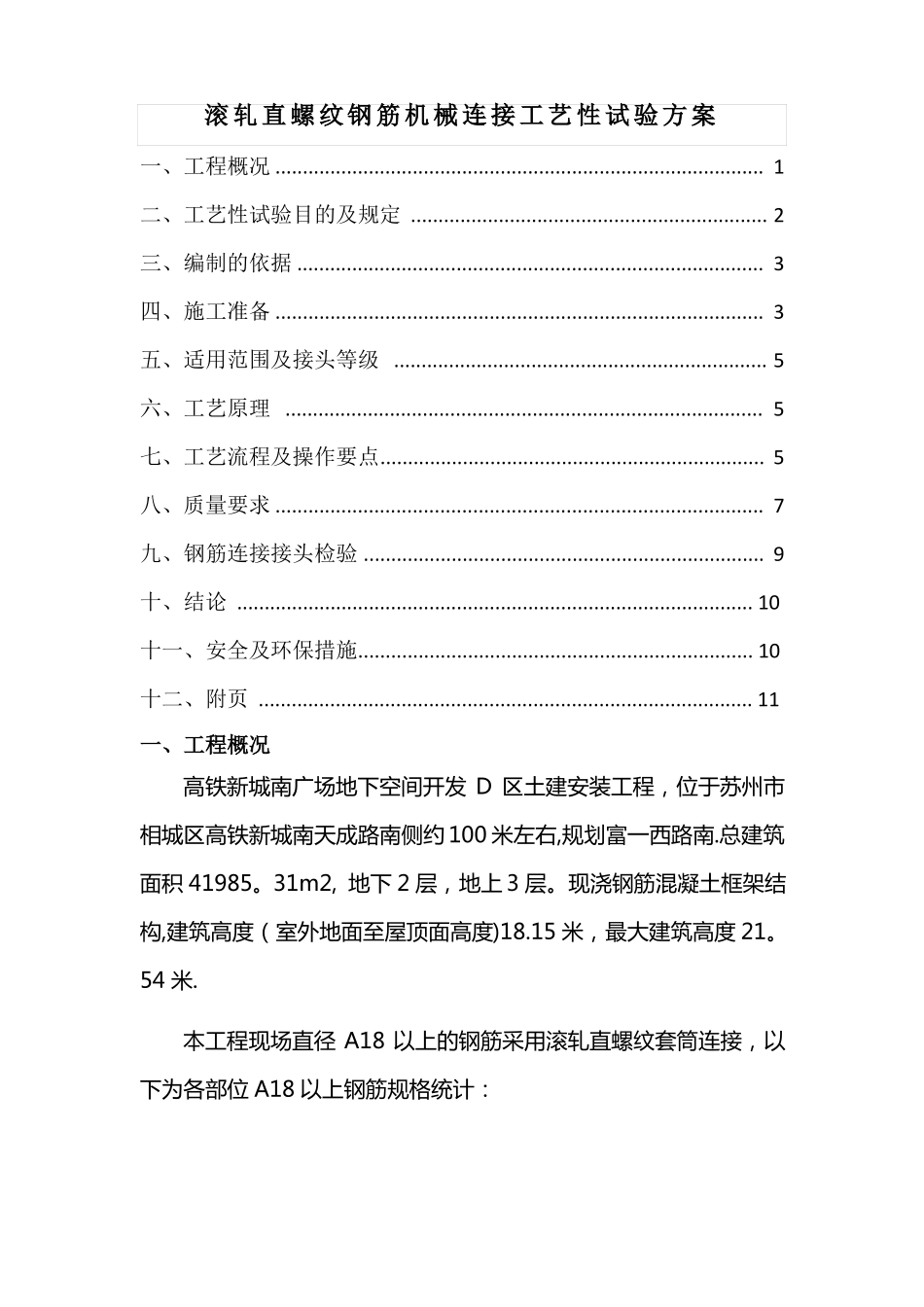

滚轧直螺纹钢筋机械连接工艺性试验方案一、工程概况.........................................................................................1二、工艺性试验目的及规定.................................................................2三、编制的依据.....................................................................................3四、施工准备.........................................................................................3五、适用范围及接头等级....................................................................5六、工艺原理.......................................................................................5七、工艺流程及操作要点......................................................................5八、质量要求.........................................................................................7九、钢筋连接接头检验.........................................................................9十、结论..............................................................................................10十一、安全及环保措施........................................................................10十二、附页..........................................................................................11一、工程概况高铁新城南广场地下空间开发D区土建安装工程，位于苏州市相城区高铁新城南天成路南侧约100米左右,规划富一西路南.总建筑面积41985。31m2,地下2层，地上3层。现浇钢筋混凝土框架结构,建筑高度（室外地面至屋顶面高度)18.15米，最大建筑高度21。54米.本工程现场直径A18以上的钢筋采用滚轧直螺纹套筒连接，以下为各部位A18以上钢筋规格统计：部位底板项目人防区域规格型号面筋HRB40025@150双层双向通长布置底筋HRB40025@150双层双向通长布置备注非人防区域面筋HRB40022＠150双向通长布置底筋HRB40022＠150双向通长布置柱子HTRB600EA18A20A22A25A28A32梁人防区域HTRB600EA18A25非人防区域HRB400EA18A20A22A25A28墙人防区域非人防区域HTRB600EA18A20HRB400EA18A20A22二、工艺性试验目的及规定通过滚轧直螺纹工艺性试验确定各项参数，确保现场钢筋机械连接的质量。根据JGJ107-2016的规定现场工艺检测要求检验单向拉伸残余变形和极限抗拉强度.接头工艺检验应针对不同钢筋生产厂的钢筋进行，施工过程中更换钢筋生产厂或接头技术提供单位时，应补充进行工艺检验。工艺检验应符合下列规定：1、各种类型和型式接头都应进行工艺检验，检验项目包括单向拉伸极限抗拉强度和残余变形；2、每种规格钢筋接头试件不应少于3根；3、接头试件测量残余变形后可继续进行极限抗拉强度试验，并按JGJ107—2016表A。1.3中单向拉伸加载制度进行试验；4、每根试件极限抗拉强度和3根接头试件残余变形的平均值均应符合JGJ107—2016表3。0.5和表3.0。7的规定；5、工艺检验不合格时，应进行工艺参数调整，合格后方可按最终确认的工艺参数进行接头批量加工。三、编制的依据1、《南广场地下空间开发D区工程》施工组织设计。2、《钢筋机械连接技术规程》JGJ107—2016。3、《滚轧直螺纹钢筋连接接头》JGJ163-2004。4、《热处理带肋高强钢筋混凝土结构技术规程》DGJ32/TJ202—20165、设计、业主、监理、质监站等相关单位的要求。四、施工准备1、机械设备机械连接主要设备是HGS—40B型直螺纹滚丝机。其各种参数见下表：最大滚压力150KN滚压直径范围径向进给主轴转速36、47、60、78（r/min）活动主轴5mm/s—进给速度A6A42轴向进给滚丝轮外径A6-A30A120—螺纹长度不限（另加保护）A170mm孔径A54主动力4kw—4主轴倾斜角主轴中心距最大厚度100mm±3°120-240mm液压动力2.2kw—4整机质量1700kg±50kg外型尺寸1500×1380×1140mm2、人员配置机械连接人员配置:试验人员1名、试验协作工1名、安全员1名、电工1名、钢筋工2名。3、材料(1）钢筋：所有钢筋原材进场后，必须对到场钢筋的质量保证书、出厂合格证等进行复核，...
