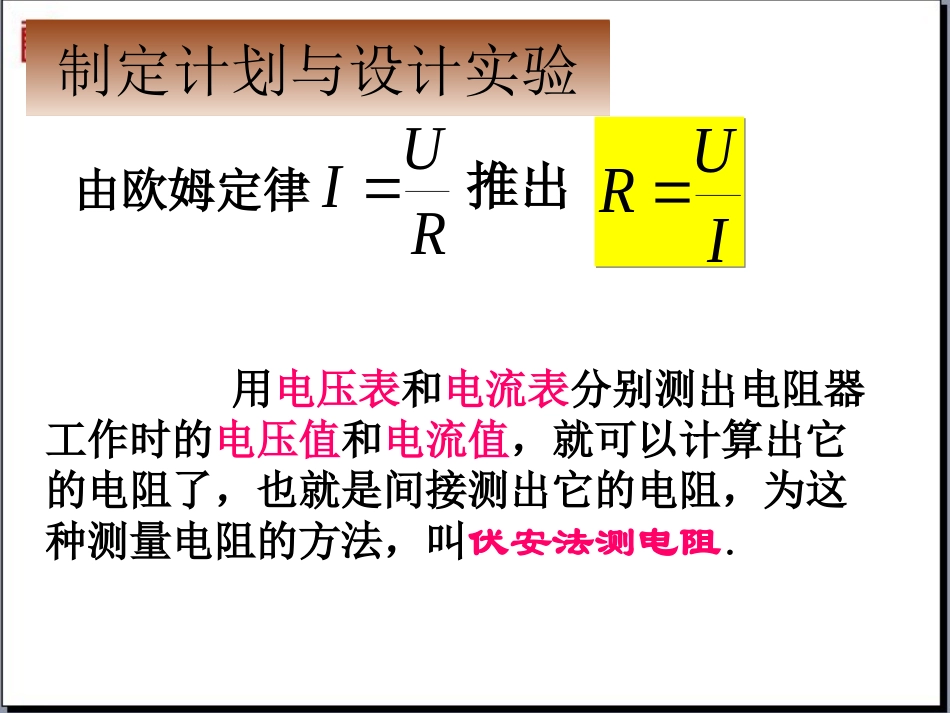

标题标题标题《《物理》物理》((人教人教..九年级九年级))到目前所学的电学知识为止，我们学了哪些物理量？电流电压电阻有办法测量吗？电流表电压表提出问题由欧姆定律RUIIURIUR推出制定计划与设计实验用电压表和电流表分别测出电阻器工作时的电压值和电流值，就可以计算出它的电阻了，也就是间接测出它的电阻，为这种测量电阻的方法，叫伏安法测电阻．想一想2、滑动变阻器的作用是什么？1、如何改变电路中电流和待测电阻两端电压的大小1、实验目的用电压表、电流表测导体电阻2、实验原理R=U/I3、实验器材学生电源、电压表、电流表、滑动变阻器、待测电阻、单刀开关各一个，导线若干4、实验电路图AV电路图实物图实验前你应注意什么?•1、开关应处于什么状态？•2、为了保护电路设备安全，实验中应采取哪些措施？•3、采用什么方法确定电流表、电压表的量程？实验步骤：1）断开开关，连接电路2）接入电路的滑动变阻器调到最大3）闭合开关，调节R，读取并记录几组电流表、电压表数据（U≤U额）4）计算导体阻值分析与论证：电阻是导体本身的性质，和导体中的电流及导体两端的电压无关实验数据•测小灯泡电阻实验目的测量小灯泡的电阻实验原理欧姆定律I=U/R变形R=U/I实验器材学生电源、电压表、电流表、滑动变阻器、小灯泡、单刀开关各一个，导线若干实验电路图实验步骤：1）断开开关，连接电路2）接入电路的滑动变阻器调到最大3）闭合开关，调节R，读取并记录几组电流表、电压表数据（U≤U额）4）计算小灯泡阻值分析：测量时间过长，灯丝温度升高，导致电阻变大，不是测量误差实验数据结论现象：电阻随电压升高而增大1）用不同温度下测得的阻值求平均值不妥2）在额定电压下取几组数据求平均值，测小灯泡正常工作时电阻在做计算题时，灯泡电阻的变化可以忽略1．用电压表和电流表测电阻时，它的依据是_____；已知电压表和电流表示数如图所示，则电压表读数是_____，电流表读数是_____，被测电阻是_____。做一做2．一个额定电压为3.8V的小灯泡，小明在1.2V下测出它的电阻，接着又将灯泡两端电压调到3．8V测出其电阻，小明发现后一次电阻比第一次大得多，这是因为()A．实验方法不对B．实验误差C．导体的电阻跟温度有关D．实验错误做一做C3．一个20的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，电压表选的量程应为()A．0～0.6A，0～3VB．0～0.6A，0～15VC．0～3A，0～3VD．0～3A，0～15V5．某同学按下图所示电路连好实验器材后，闭合开关，灯泡正常发光，但电压表指针不动，这可能是()A．电流表烧坏，电路开路B．电流表完好，与电流表相连的导线断了C．电压表接线柱处导线短路BC做一做
