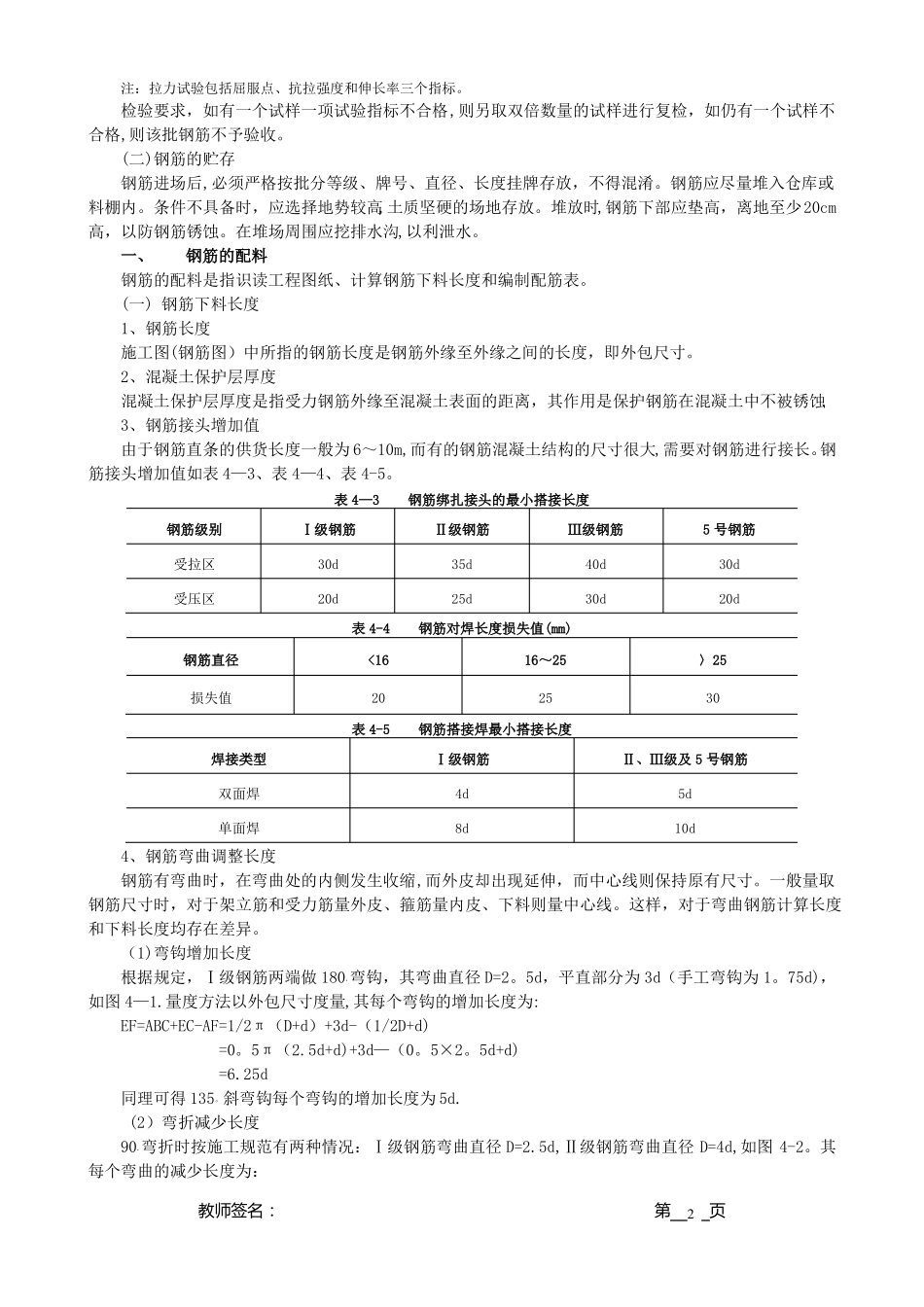

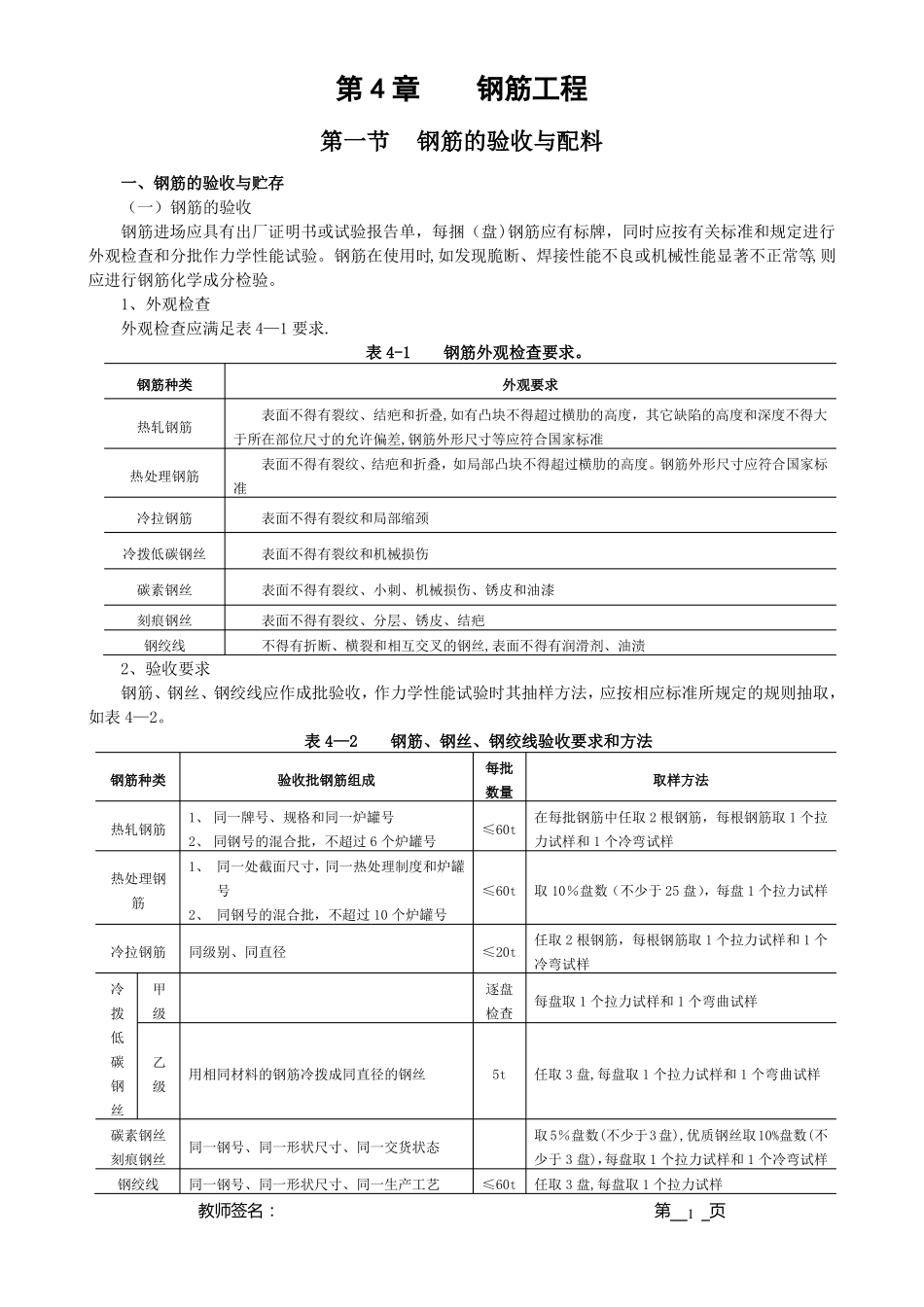

第4章钢筋工程第一节钢筋的验收与配料一、钢筋的验收与贮存（一）钢筋的验收钢筋进场应具有出厂证明书或试验报告单，每捆（盘)钢筋应有标牌，同时应按有关标准和规定进行外观检查和分批作力学性能试验。钢筋在使用时,如发现脆断、焊接性能不良或机械性能显著不正常等,则应进行钢筋化学成分检验。1、外观检查外观检查应满足表4—1要求.表4-1钢筋外观检查要求。钢筋种类热轧钢筋外观要求表面不得有裂纹、结疤和折叠,如有凸块不得超过横肋的高度，其它缺陷的高度和深度不得大于所在部位尺寸的允许偏差,钢筋外形尺寸等应符合国家标准表面不得有裂纹、结疤和折叠，如局部凸块不得超过横肋的高度。钢筋外形尺寸应符合国家标准表面不得有裂纹和局部缩颈表面不得有裂纹和机械损伤表面不得有裂纹、小刺、机械损伤、锈皮和油漆表面不得有裂纹、分层、锈皮、结疤不得有折断、横裂和相互交叉的钢丝,表面不得有润滑剂、油渍热处理钢筋冷拉钢筋冷拨低碳钢丝碳素钢丝刻痕钢丝钢绞线2、验收要求钢筋、钢丝、钢绞线应作成批验收，作力学性能试验时其抽样方法，应按相应标准所规定的规则抽取，如表4—2。表4—2钢筋、钢丝、钢绞线验收要求和方法钢筋种类验收批钢筋组成1、同一牌号、规格和同一炉罐号2、同钢号的混合批，不超过6个炉罐号1、同一处截面尺寸，同一热处理制度和炉罐号2、同钢号的混合批，不超过10个炉罐号同级别、同直径≤20t逐盘检查任取2根钢筋，每根钢筋取1个拉力试样和1个冷弯试样每盘取1个拉力试样和1个弯曲试样≤60t取10％盘数（不少于25盘），每盘1个拉力试样每批数量≤60t取样方法在每批钢筋中任取2根钢筋，每根钢筋取1个拉力试样和1个冷弯试样热轧钢筋热处理钢筋冷拉钢筋冷拨低碳钢丝碳素钢丝刻痕钢丝钢绞线乙级甲级用相同材料的钢筋冷拨成同直径的钢丝5t任取3盘,每盘取1个拉力试样和1个弯曲试样同一钢号、同一形状尺寸、同一交货状态同一钢号、同一形状尺寸、同一生产工艺取5％盘数(不少于3盘),优质钢丝取10%盘数(不少于3盘)，每盘取1个拉力试样和1个冷弯试样≤60t任取3盘,每盘取1个拉力试样教师签名：第1页注：拉力试验包括屈服点、抗拉强度和伸长率三个指标。检验要求，如有一个试样一项试验指标不合格,则另取双倍数量的试样进行复检，如仍有一个试样不合格,则该批钢筋不予验收。(二)钢筋的贮存钢筋进场后,必须严格按批分等级、牌号、直径、长度挂牌存放，不得混淆。钢筋应尽量堆入仓库或料棚内。条件不具备时，应选择地势较高,土质坚硬的场地存放。堆放时,钢筋下部应垫高，离地至少20cm高，以防钢筋锈蚀。在堆场周围应挖排水沟,以利泄水。一、钢筋的配料钢筋的配料是指识读工程图纸、计算钢筋下料长度和编制配筋表。(一)钢筋下料长度1、钢筋长度施工图(钢筋图）中所指的钢筋长度是钢筋外缘至外缘之间的长度，即外包尺寸。2、混凝土保护层厚度混凝土保护层厚度是指受力钢筋外缘至混凝土表面的距离，其作用是保护钢筋在混凝土中不被锈蚀.3、钢筋接头增加值由于钢筋直条的供货长度一般为6～10m,而有的钢筋混凝土结构的尺寸很大,需要对钢筋进行接长。钢筋接头增加值如表4—3、表4—4、表4-5。表4—3钢筋绑扎接头的最小搭接长度钢筋级别受拉区受压区Ⅰ级钢筋30d20dⅡ级钢筋35d25d表4-4钢筋对焊长度损失值(mm)钢筋直径损失值<162016～2525〉2530Ⅲ级钢筋40d30d5号钢筋30d20d表4-5钢筋搭接焊最小搭接长度焊接类型双面焊单面焊Ⅰ级钢筋4d8dⅡ、Ⅲ级及5号钢筋5d10d4、钢筋弯曲调整长度钢筋有弯曲时，在弯曲处的内侧发生收缩,而外皮却出现延伸，而中心线则保持原有尺寸。一般量取钢筋尺寸时，对于架立筋和受力筋量外皮、箍筋量内皮、下料则量中心线。这样，对于弯曲钢筋计算长度和下料长度均存在差异。（1)弯钩增加长度.根据规定，Ⅰ级钢筋两端做180弯钩，其弯曲直径D=2。5d，平直部分为3d（手工弯钩为1。75d)，如图4—1.量度方法以外包尺寸度量,其每个弯钩的增加长度为:EF=ABC+EC-AF=1/2π（D+d）+3d-（1/2D+d)=0。5π（2.5d+d)+3d—（0。5×2。5d+d)=6.25d。同理可得135斜弯钩每个弯钩的增加长度为5d.(2）弯折减少长度.90弯折时按施工规范有两种情况：Ⅰ级钢筋弯曲直径D=2.5d,Ⅱ级钢...
