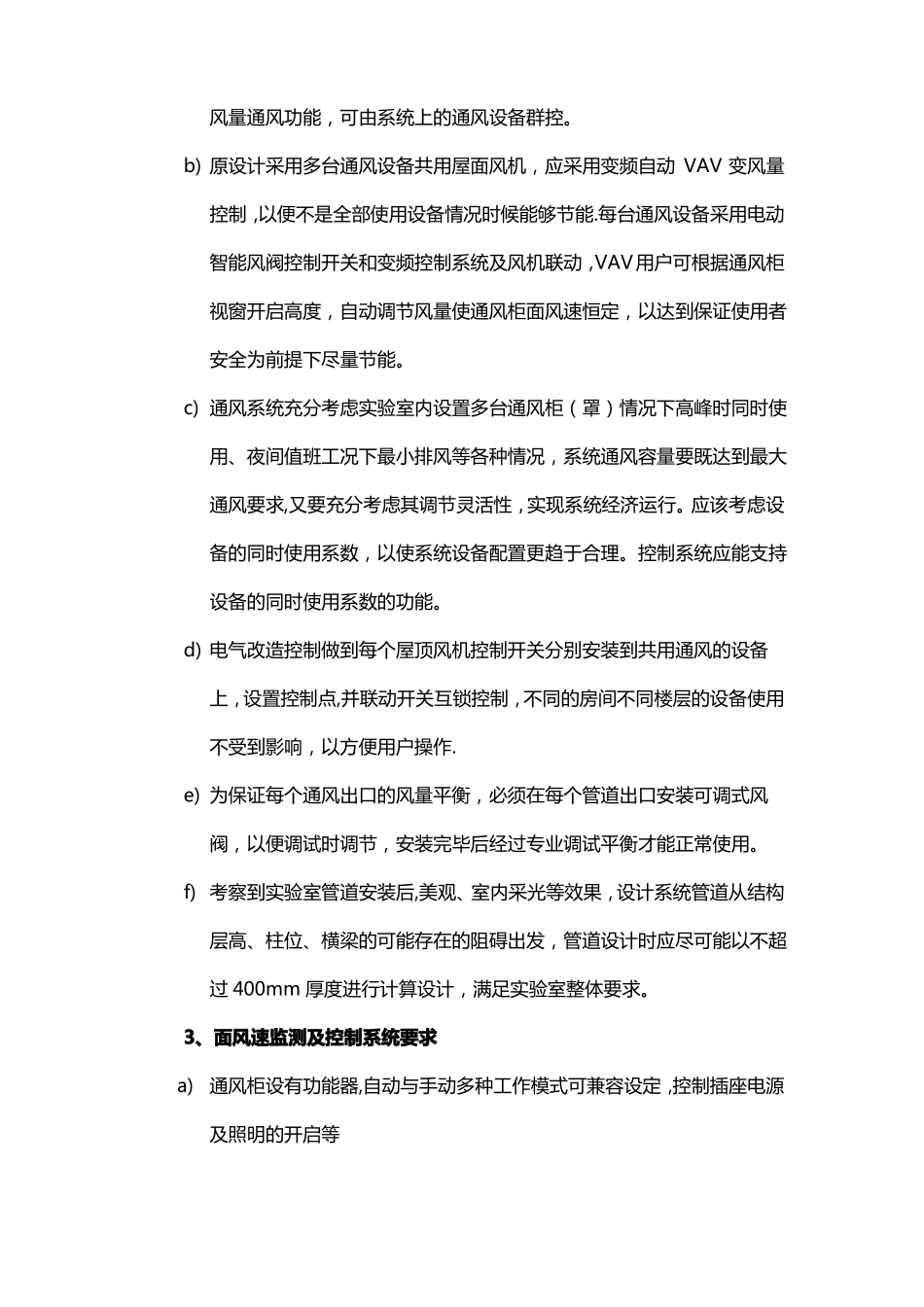

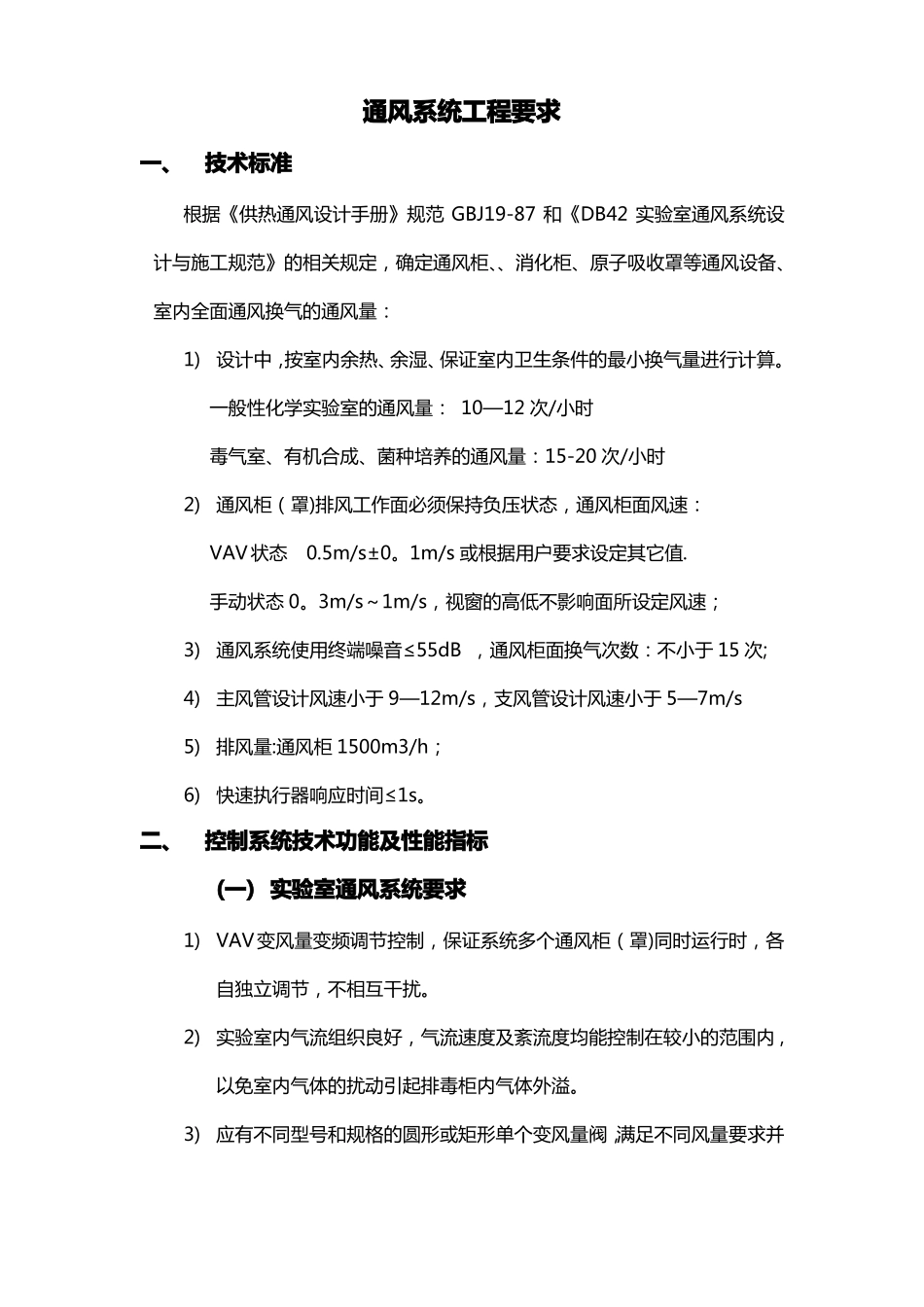

通风系统工程要求一、技术标准根据《供热通风设计手册》规范GBJ19-87和《DB42实验室通风系统设计与施工规范》的相关规定，确定通风柜、、消化柜、原子吸收罩等通风设备、室内全面通风换气的通风量：1)设计中，按室内余热、余湿、保证室内卫生条件的最小换气量进行计算。一般性化学实验室的通风量：10—12次/小时毒气室、有机合成、菌种培养的通风量：15-20次/小时2)通风柜（罩)排风工作面必须保持负压状态，通风柜面风速：VAV状态0.5m/s±0。1m/s或根据用户要求设定其它值.手动状态0。3m/s～1m/s，视窗的高低不影响面所设定风速；3)通风系统使用终端噪音≤55dB，通风柜面换气次数：不小于15次;4)主风管设计风速小于9—12m/s，支风管设计风速小于5—7m/s5)排风量:通风柜1500m3/h；6)快速执行器响应时间≤1s。二、控制系统技术功能及性能指标(一)实验室通风系统要求1)VAV变风量变频调节控制，保证系统多个通风柜（罩)同时运行时，各自独立调节，不相互干扰。2)实验室内气流组织良好，气流速度及紊流度均能控制在较小的范围内,以免室内气体的扰动引起排毒柜内气体外溢。3)应有不同型号和规格的圆形或矩形单个变风量阀，满足不同风量要求并与设计图纸相符合；4)结合实验室排风控制系统，包括变风量阀、消音器等能提供实验室通风控制的完整解决方案.5)实验室风管在选择防腐蚀较好,硬度高的材质.本工程涉及到所有风管均可采用防腐蚀性能好的PVC/UPVC材质，风机全部为腐蚀性能好的玻璃钢风机。6)控制面板为汉字显示，可显示通风系统运行时的多项信息。自动与手动多种工作模式可兼容设定,控制插座电源及照明的开启，可调节风阀角度。7)实验室内气流组织良好，送回风气流速度及紊流度均能控制在较小的范围内,以免室内气体的扰动引起排毒柜内气体外溢。(二)产品配置及技术要求：1、产品配置要求a)风阀执行器，0°至90°可调，运行时间≤3s，阀门响应时间〈1s。b)防腐阀体，一次性型模具成型，PVC防腐外壳。c)控制器有显示及操作功能,显示各项实时数据。d)系统响应时间在3秒内e)风阀阻力小于150Paf)各种输出转入电缆由原厂家配套2、控制系统要求a)采用国内先进的实验室通风系统控制方案与设备，具有高品质的控制和可靠的安全性，维持实验室内空气参数的负压值。系统主通风管道及变风量通风功能，可由系统上的通风设备群控。b)原设计采用多台通风设备共用屋面风机，应采用变频自动VAV变风量控制，以便不是全部使用设备情况时候能够节能.每台通风设备采用电动智能风阀控制开关和变频控制系统及风机联动，VAV用户可根据通风柜视窗开启高度，自动调节风量使通风柜面风速恒定，以达到保证使用者安全为前提下尽量节能。c)通风系统充分考虑实验室内设置多台通风柜（罩）情况下高峰时同时使用、夜间值班工况下最小排风等各种情况，系统通风容量要既达到最大通风要求,又要充分考虑其调节灵活性，实现系统经济运行。应该考虑设备的同时使用系数，以使系统设备配置更趋于合理。控制系统应能支持设备的同时使用系数的功能。d)电气改造控制做到每个屋顶风机控制开关分别安装到共用通风的设备上，设置控制点,并联动开关互锁控制，不同的房间不同楼层的设备使用不受到影响，以方便用户操作.e)为保证每个通风出口的风量平衡，必须在每个管道出口安装可调式风阀，以便调试时调节，安装完毕后经过专业调试平衡才能正常使用。f)考察到实验室管道安装后,美观、室内采光等效果，设计系统管道从结构层高、柱位、横梁的可能存在的阻碍出发，管道设计时应尽可能以不超过400mm厚度进行计算设计，满足实验室整体要求。3、面风速监测及控制系统要求a)通风柜设有功能器,自动与手动多种工作模式可兼容设定，控制插座电源及照明的开启等b)各种变风量控制阀,响应速度＜1秒,具有数字网络通讯功能，内置丰富的控制功能,保留将来进行系统升级和软件监控的功能c)变频变风量控制阀，能够按照设计要求独立的完成单台通风柜或通风罩的变风量的控制，有效及时地从污染源排放有毒气体和颗粒，安全可靠地工作.当柜门上下移动时,能够自动控制变风量的阀门，来控制面风速在要求的范围内(≥0.5m/s）。d)与排风接触的所有部件要求采用抗腐蚀...
