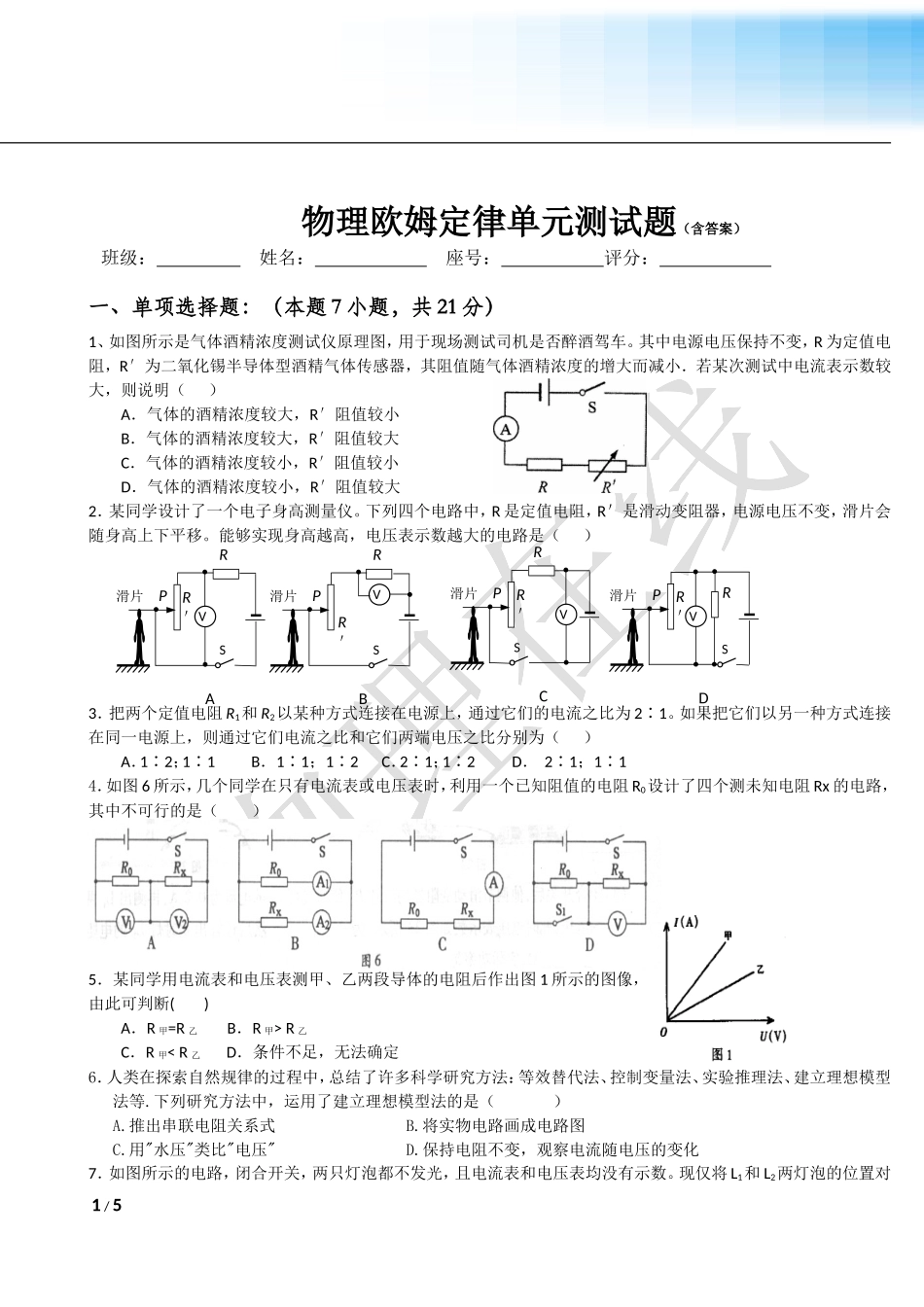

RCSR＇PV滑片RASVR＇P滑片RBSVR＇P滑片RDSR＇PV滑片物理欧姆定律单元测试题（含答案）班级：姓名：座号：评分：一、单项选择题：（本题7小题，共21分）1、如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否醉酒驾车。其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大而减小．若某次测试中电流表示数较大，则说明（）A．气体的酒精浓度较大，R′阻值较小B．气体的酒精浓度较大，R′阻值较大C．气体的酒精浓度较小，R′阻值较小D．气体的酒精浓度较小，R′阻值较大2．某同学设计了一个电子身高测量仪。下列四个电路中，R是定值电阻，R＇是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示数越大的电路是（）3．把两个定值电阻R1和R2以某种方式连接在电源上，通过它们的电流之比为2∶1。如果把它们以另一种方式连接在同一电源上，则通过它们电流之比和它们两端电压之比分别为（）A．1∶2；1∶1B．1∶1；1∶2C．2∶1；1∶2D．2∶1；1∶14．如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（）5．某同学用电流表和电压表测甲、乙两段导体的电阻后作出图1所示的图像，由此可判断()A．R甲=R乙B．R甲>R乙C．R甲
