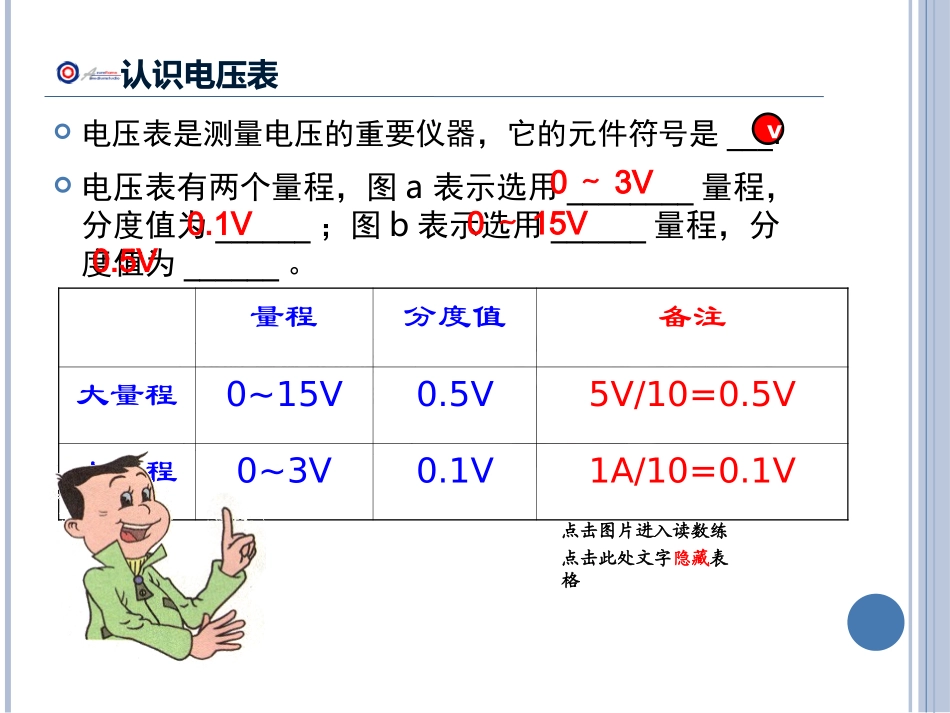

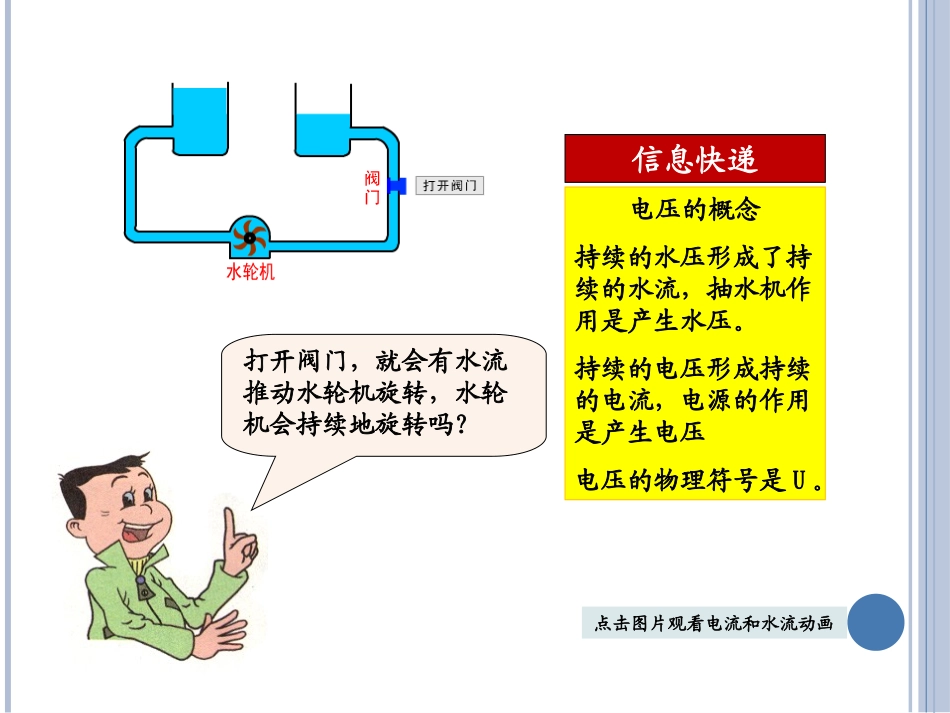

第4节电压和电压表的使用电压的概念持续的水压形成了持续的水流，抽水机作用是产生水压。持续的电压形成持续的电流，电源的作用是产生电压电压的物理符号是U。信息快递点击图片观看电流和水流动画打开阀门，就会有水流推动水轮机旋转，水轮机会持续地旋转吗？认识电压表请仔细观察电压表，尝试回答我的问题。电压表是测量电压的重要仪器，它的元件符号是___.电压表有两个量程，图a表示选用________量程，分度值为______；图b表示选用______量程，分度值为______。点击图片进入读数练习0～3V0.1V0～15V0.5Vv量程分度值备注大量程0~15V0.5V5V/10=0.5V小量程0~3V0.1V1A/10=0.1V点击此处文字显示表格点击此处文字隐藏表格总结1电压是形成电流的原因，电源是提供电压的装置，它的物理符号是___，电压的单位是____，单位的符号是__。电压的概念和单位电压表的使用伏特UV4.允许将电压表直接接到电源的两极上，此时测量电源电压。5.不允许被测电压超过电压表的量程。2．电压表应该与待测元件____。1.使用之前检查指针是否指零3．电压应该从____接线柱流进电压表。并联+本节课你学到了什么？次数U1(V)U2(V)U(V)12结论点击此处文字显示记录表格点击此处文字隐藏记录表格活动2：研究串联元件的电压关系把电流表分别接在L1、L2、L1L2两端，测出L1电压U1、L2电压U2、L1L2总电压U，比较它们的大小。点击电路图进入电流表接入练习再见谢谢大家的合作
