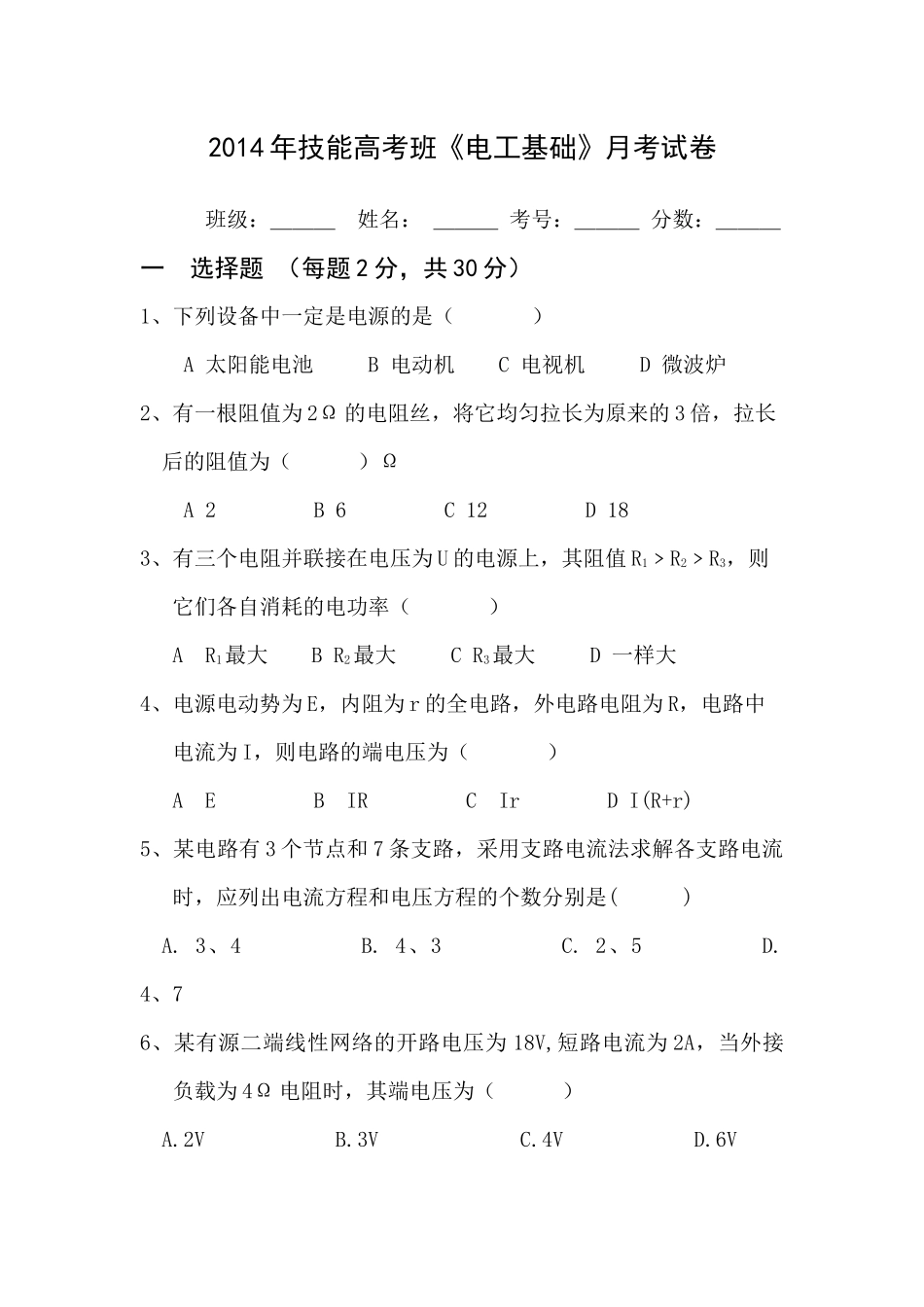

2014年技能高考班《电工基础》月考试卷班级：＿＿＿姓名：＿＿＿考号：＿＿＿分数：＿＿＿一选择题（每题2分，共30分）1、下列设备中一定是电源的是（）A太阳能电池B电动机C电视机D微波炉2、有一根阻值为2Ω的电阻丝，将它均匀拉长为原来的3倍，拉长后的阻值为（）ΩA2B6C12D183、有三个电阻并联接在电压为U的电源上，其阻值R1﹥R2﹥R3，则它们各自消耗的电功率（）AR1最大BR2最大CR3最大D一样大4、电源电动势为E，内阻为r的全电路，外电路电阻为R，电路中电流为I，则电路的端电压为（）AEBIRCIrDI(R+r)5、某电路有3个节点和7条支路，采用支路电流法求解各支路电流时，应列出电流方程和电压方程的个数分别是()A.3、4B.4、3C.2、5D.4、76、某有源二端线性网络的开路电压为18V,短路电流为2A，当外接负载为4Ω电阻时，其端电压为（）A.2VB.3VC.4VD.6V7、如果把一平行板电容器两极板间的距离加倍，而极板的面积减半，则（）A.电容加倍B.电容减半C.电容保持不变D.电容是原来的1/48、一个电容为C的电容器和一个电容为2μF的电容器串联，总电容为C的1/3,那么电容C是()A.2μFB.4μFC.6μFD.8μF9、适合做永久磁铁的物质是（）A.软磁性物质B.硬磁性物质C.矩磁性物质D.压磁性物质10、线圈中产生的自感电动势总是（）A.与线圈内的原电流方向相同B.与线圈内的原电流方向相反C.阻碍线圈内原电流的变化D.以上三种说法都不正确11、交流电的周期越长，说明交流电变化得（）A.越快B.越慢C.不受影响D.不能确定12、已知：u=50sin(6280t-60°)V，则该交流电的频率是（）HzA.3140B.1256C.1000D.10013、已知:i=10√2sin(314t-30°)A,则当t=0.02S时电流瞬时值为（）A.5√2B.7.07C.-7.07D.12.2514、已知两个正弦交流电压：u1=310√2sin(314t-60°)V，u2=310√2sin(3140t+30°)V，则u1、u2的相位差为（）A.-30°B.90°C.-90°D.不存在15、已知交流电路中，某元件的阻抗与频率成反比，则该元件是（）A.电阻B.电感C.电容D.电阻与电感串联二填空题（每空1分，共15分）16、电路由＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿等组成。17、电路有＿＿＿＿、＿＿＿＿、＿＿＿＿等三种工作状态。18、外电路短路时，端电压为＿＿＿＿。19、电压的方向规定从电源＿＿＿＿极指向＿＿＿＿极。20、用电设备在单位时间内所消耗的电能称为＿＿＿＿。21、标示为“220V,60W”的白炽灯，点亮4小时，消耗的电能为＿＿＿＿度。22、＿＿＿＿、＿＿＿＿和＿＿＿＿是确定一个正弦量的三要素，它们分别表示正弦量变化的幅度、快慢和起始状态。选择题答题卡（2×15=30）：123456789101112131415填空题答案（每空1分，共15分）：16.＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿17.＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿、18.＿＿＿＿＿＿19.＿＿＿＿＿＿、＿＿＿＿＿＿20.＿＿＿＿＿＿21.＿＿＿＿＿＿22.＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿三计算题（每题10分，共30分）23.如图：已知电源电动势E=30V,内电阻不计，外电路电阻R1=10Ω、R2=R3=40Ω。求：①流过R1、R2和R3的电流；②R1、R2和R3两端的电压；③R1、R2和R3上消耗的功率。24.有三只电容器，其中C1=4μF，C2=6μF，C3=12μF，串联之后接在U=120V的电源上，求它们的等效电容，总电量和每只电容器上的电压。25.在一个RLC串联电路中，已知电阻为8Ω，感抗为10Ω，容抗为4Ω，电路的端电压为220V，求电路中的总阻抗，电流，各元件两端的电压以及电流和端电压的相位关系，并画出电压、电流的相量图。
