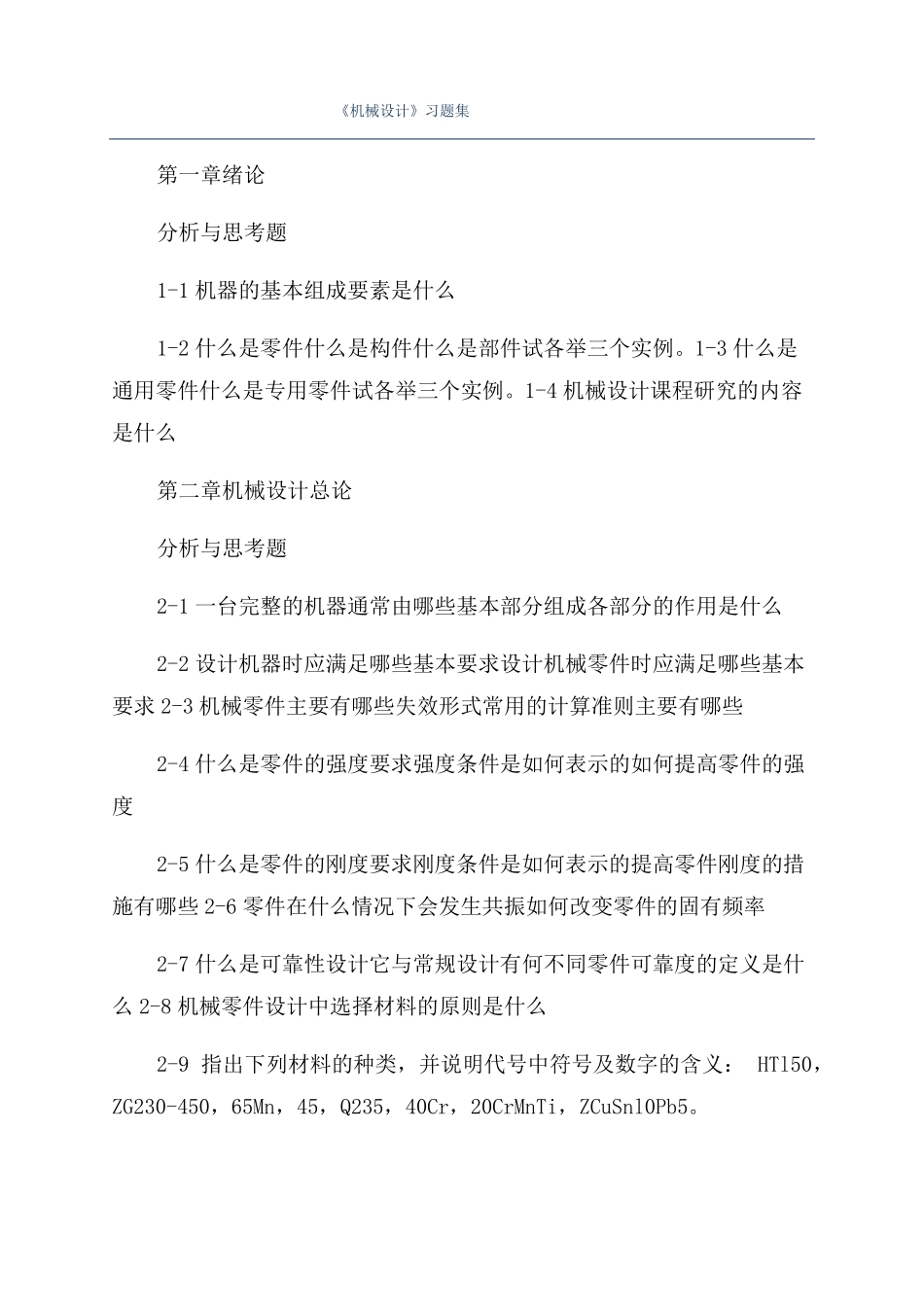

《机械设计》习题集第一章绪论分析与思考题1-1机器的基本组成要素是什么1-2什么是零件什么是构件什么是部件试各举三个实例。1-3什么是通用零件什么是专用零件试各举三个实例。1-4机械设计课程研究的内容是什么第二章机械设计总论分析与思考题2-1一台完整的机器通常由哪些基本部分组成各部分的作用是什么2-2设计机器时应满足哪些基本要求设计机械零件时应满足哪些基本要求2-3机械零件主要有哪些失效形式常用的计算准则主要有哪些2-4什么是零件的强度要求强度条件是如何表示的如何提高零件的强度2-5什么是零件的刚度要求刚度条件是如何表示的提高零件刚度的措施有哪些2-6零件在什么情况下会发生共振如何改变零件的固有频率2-7什么是可靠性设计它与常规设计有何不同零件可靠度的定义是什么2-8机械零件设计中选择材料的原则是什么2-9指出下列材料的种类，并说明代号中符号及数字的含义：HTl50，ZG230-450，65Mn，45，Q235，40Cr，20CrMnTi，ZCuSnl0Pb5。2-10机械的现代设计方法与传统设计方法有哪些主要区别第三章机械零件的强度一、选择与填空题3-1零件表面的强化处理方法有_________________、___________________、_________________等。3-2零件的截面形状一定，当截面尺寸增大时，其疲劳极限值将随之____________。(1)增高(2)不变(3)降低3-3机械零件受载时，在_____________________处产生应力集中，应力集中的程度通常随材料强度的增大而___________________。3-4在载荷和几何形状相同的情况下，钢制零件间的接触应力_____________铸铁零件间的接触应力。3-5两零件的材料和几何尺寸都不相同，以曲面接触受载时，两者的接触应力值__________。(1)相等(2)不相等(3)是否相等与材料和几何尺寸有关二、分析与思考题3-6试举例说明什么零件的疲劳破坏属于低周疲劳破坏，什么零件的疲劳破坏属高周疲劳破坏。-1-3-7在材料的疲劳曲线上，为何需要人为规定一循环基数N0，并将对应的极限应力称为材料的疲劳极限3-8图示各零件均受静载荷作用，试判断零件上A点的应力是静应力还是变应力；并确定应力比r的大小或范围。题3-8图3-9弯曲疲劳极限的综合影响系数Kζ的含义是什么它与哪些因素有关它对零件的疲劳强度和静强度各有何影响3-10零件的等寿命疲劳曲线与材料试件的等寿命疲劳曲线有何区别在相同的应力变化规律下，零件和材料试件的失效形式是否总是相同的为什么3-11试说明承受循环变应力的机械零件，在什么情况下可按静强度条件计算什么情况下需按疲劳强度条件计算3-12在单向稳定变应力下工作的零件，如何确定其极限应力3-13疲劳损伤线性累积假说的含义是什么写出其数学表达式。3-14在双向稳定变应力下工作的零件，怎样进行疲劳强度计算3-15影响机械零件疲劳强度的主要因素有哪些提高机械零件疲劳强度的措施有哪些3-16导致机械结构发生低应力断裂的原因有哪些3-17机械结构的裂纹是否会失稳扩展是如何判定的三、设计计算题3-18某材料的对称循环弯曲疲劳极限ζ-1=350MPa，屈服极限σ=550MPa，强度极限σ6B=750MPa，循环基数N0=5310，m=9，试求对称循环次数N分别为53104、53105、53107次时的极限应力。题3—19图3-19某零件如图所示，材料的强度极限σB=650MPa，表面精车，不进行强化处理。试确定Ι-Ι截面处的弯曲疲劳极限的综合影响系数Kζ和剪切疲劳极限的综合影响系数Kη。3-20一零件由45钢制成，材料的力学性能为：σ=360MPa，σ-1=300MPa，ψζ=0.2。已知零件上的最大工作应力σma某=190MPa，最小工作应力σmin=110MPa，应力变化规律为σm=常数，弯曲疲劳极限的综合影响系数Kd=2.0，试分别用图解法和计算法确定该零件的计算安全系数。题3-20图-2-3-21某材料受弯曲变应力作用，其力学性能为：σ-1=350MPa，m=9，N0=53106。现用此材料的试件进行试验，以对称循环变应力σl=500MPa作用104次，σ2=400MPa作用105次，σ3=300MPa作用106次。试确定：(1)该试件在此条件下的计算安全系数；(2)如果试件再作用σ=450MPa的应力，还能循环多少次试件才破坏3-22转轴的局部结构如题3-19图所示。已知轴的I-I截面承受的弯矩M=300N2m，扭矩T=800N2m，弯曲应力为对称循环，扭转切应力为脉动循环。轴材料为40Cr...
