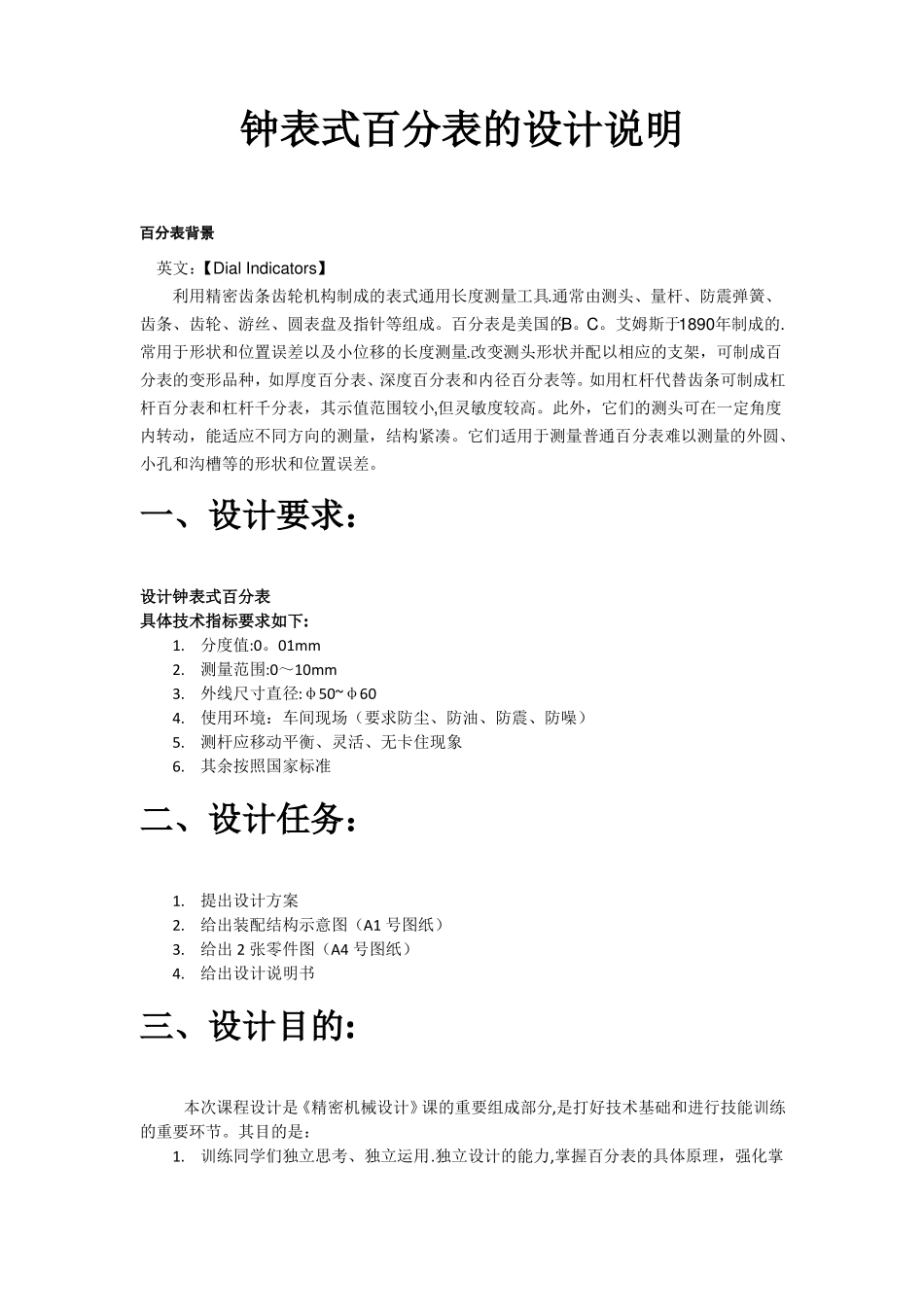

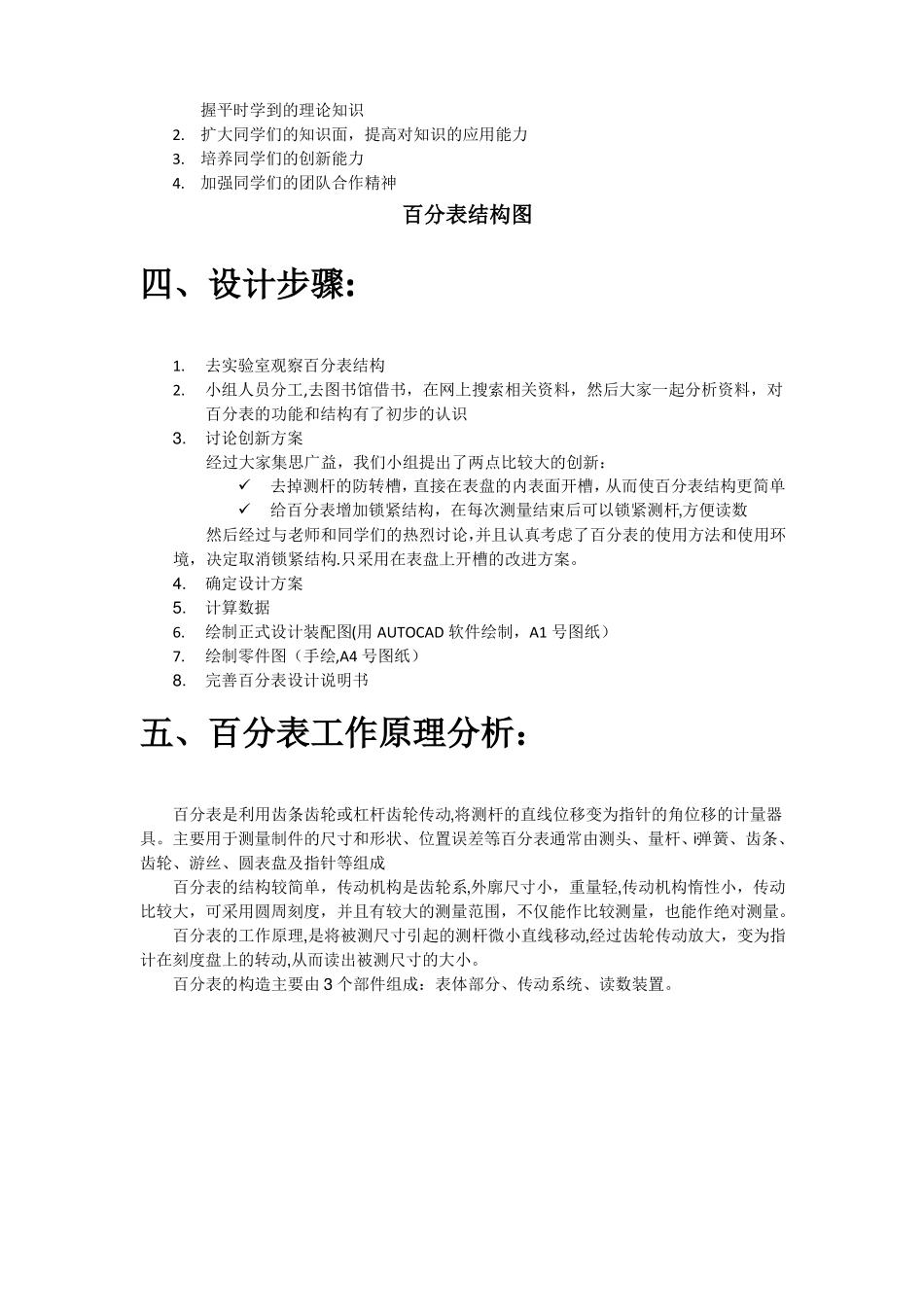

钟表式百分表的设计说明百分表背景英文：【DialIndicators】利用精密齿条齿轮机构制成的表式通用长度测量工具.通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。百分表是美国的B。C。艾姆斯于1890年制成的.常用于形状和位置误差以及小位移的长度测量.改变测头形状并配以相应的支架，可制成百分表的变形品种，如厚度百分表、深度百分表和内径百分表等。如用杠杆代替齿条可制成杠杆百分表和杠杆千分表，其示值范围较小,但灵敏度较高。此外，它们的测头可在一定角度内转动，能适应不同方向的测量，结构紧凑。它们适用于测量普通百分表难以测量的外圆、小孔和沟槽等的形状和位置误差。一、设计要求：设计钟表式百分表具体技术指标要求如下:1.分度值:0。01mm2.测量范围:0～10mm3.外线尺寸直径:φ50~φ604.使用环境：车间现场（要求防尘、防油、防震、防噪）5.测杆应移动平衡、灵活、无卡住现象6.其余按照国家标准二、设计任务：1.2.3.4.提出设计方案给出装配结构示意图（A1号图纸）给出2张零件图（A4号图纸）给出设计说明书三、设计目的:本次课程设计是《精密机械设计》课的重要组成部分,是打好技术基础和进行技能训练的重要环节。其目的是：1.训练同学们独立思考、独立运用.独立设计的能力,掌握百分表的具体原理，强化掌握平时学到的理论知识2.扩大同学们的知识面，提高对知识的应用能力3.培养同学们的创新能力4.加强同学们的团队合作精神百分表结构图四、设计步骤:1.去实验室观察百分表结构2.小组人员分工,去图书馆借书，在网上搜索相关资料，然后大家一起分析资料，对百分表的功能和结构有了初步的认识3.讨论创新方案经过大家集思广益，我们小组提出了两点比较大的创新：✓去掉测杆的防转槽，直接在表盘的内表面开槽，从而使百分表结构更简单✓给百分表增加锁紧结构，在每次测量结束后可以锁紧测杆,方便读数然后经过与老师和同学们的热烈讨论，并且认真考虑了百分表的使用方法和使用环境，决定取消锁紧结构.只采用在表盘上开槽的改进方案。4.确定设计方案5.计算数据6.绘制正式设计装配图(用AUTOCAD软件绘制，A1号图纸）7.绘制零件图（手绘,A4号图纸）8.完善百分表设计说明书五、百分表工作原理分析：百分表是利用齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的角位移的计量器具。主要用于测量制件的尺寸和形状、位置误差等.百分表通常由测头、量杆、i弹簧、齿条、齿轮、游丝、圆表盘及指针等组成百分表的结构较简单，传动机构是齿轮系,外廓尺寸小，重量轻,传动机构惰性小，传动比较大，可采用圆周刻度，并且有较大的测量范围，不仅能作比较测量，也能作绝对测量。百分表的工作原理,是将被测尺寸引起的测杆微小直线移动,经过齿轮传动放大，变为指计在刻度盘上的转动,从而读出被测尺寸的大小。百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。六、数据计算：（一）、齿轮设计结构简图1.选择齿轮材料：考虑百分表的外廓尺寸不宜过大，大小齿轮都选用40Cr，对小齿轮Z2,Z1表面淬火48~55HRC，对大齿轮Z3调制处理，硬度为280HBW2.强度校核:1。许用弯曲应力:因为又由《精密机械设计基础》课本148页表7-9查表可知flimb1=600N/mm222flimb2=1。8HBW=(1。8×280)N/mm=504N/mm取Sf=2,双向传动取KFC=0.7，Kfl=1由此可得小齿轮Z2的弯曲应力［F］1=600÷2N/mm2=300N/mm2大齿轮Z3的弯曲应力［F]2=504÷2N/mm2=252N/mm2转矩：小齿轮Z1T1=F×r1=1。5×1N.mm=1。5N。mm小齿轮Z2T2=F×r2=1。5×1.6N。mm=2。4N.mm大齿轮Z3T3=F×r3=1。5×10N。mm=15N。mm验算弯曲应力:由公式再由又有《精密机械设计基础》课本147页图7-38查图可知Z2=16Yf2=4.35Z3=100Yf3=3，75=300÷4。35=68.9N/mm2=252÷3.75=67。2N/mm2因为，所以我们应该验算大齿轮的弯曲应力N/mm2=3.0375N/mm2＜=252N/mm2通过以上校核可知齿轮满足弯曲强度要求，设计合理，可以用于生产2.确定齿数：由传动机构的特性我们取各齿轮的齿数z1=10，z3=100在充分考虑对强度与耐冲击承受能力，我们小组取z2=163:计算齿轮模数：由传动比的计算公式式中:ɑmax：相应于测杆最大位移的指针转角,Smax：测杆的最大位移（示值...
