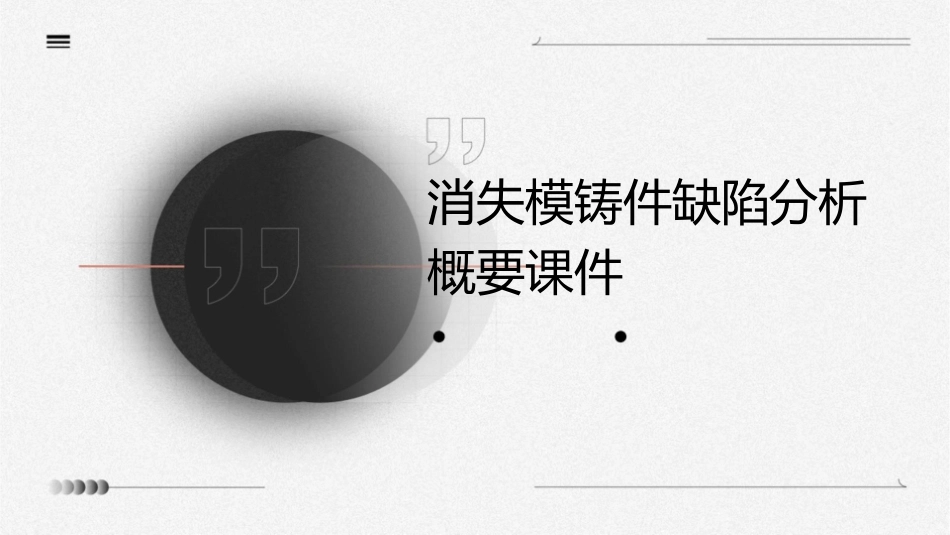

消失模铸件缺陷分析概要课件VIP免费

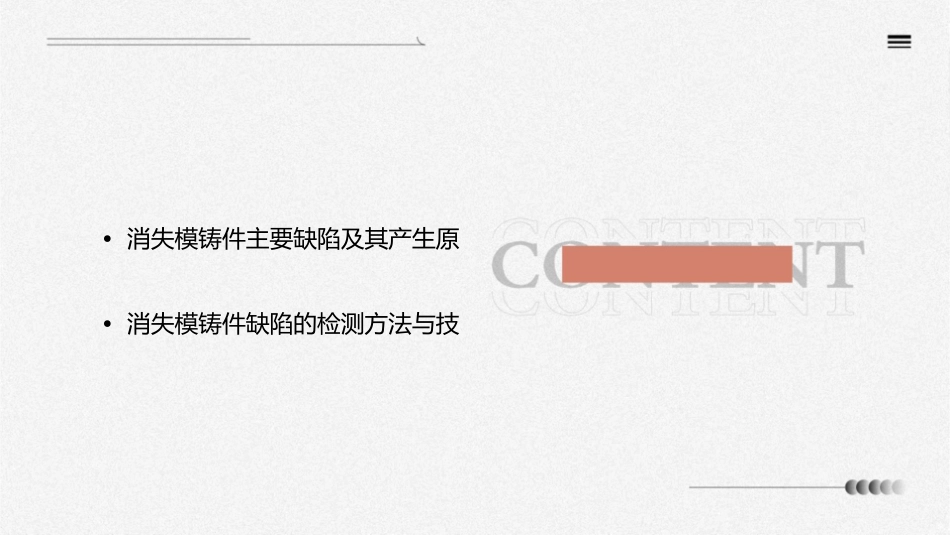

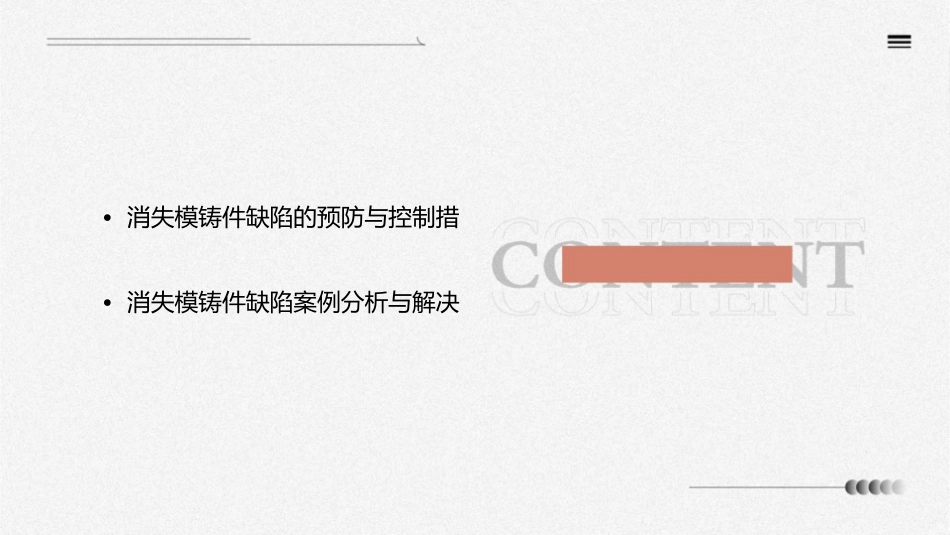

消失模铸件缺陷分析概要课件•消失模铸件主要缺陷及其产生原•消失模铸件缺陷的检测方法与技•消失模铸件缺陷的预防与控制措•消失模铸件缺陷案例分析与解决01消失模铸件缺陷概述消失模铸件的应用背景01消失模铸件是一种近净形、近终形、高效、节能的铸造新工艺，广泛应用于机械、汽车、航空、船舶等领域。02随着制造业的快速发展，消失模铸件的需求量不断增加，但同时也暴露出一些缺陷问题，影响了铸件的质量和性能。消失模铸件的主要缺陷类型常见的消失模铸件缺陷包括：气孔、砂孔、缩孔、裂纹、夹杂物等。缩孔是指铸件内部或表面局部区域金属堆积不足形成的空洞，主要是由于金属液面下降或补缩不足所致。气孔是指铸件内部或表面存在的大小不等的圆形或椭圆形孔洞，主要是由于发泡模具内气体未完全排出或浇注时卷入空气所致。裂纹是指铸件表面或内部的裂纹，主要是由于金属液凝固过程中收缩应力过大或操作不当所致。砂孔是指铸件表面或内部的孔洞，主要是由于涂料或发泡模具耐火度不够，或操作不当导致型砂嵌入铸件表面或内部。夹杂物是指铸件表面或内部的非金属夹杂物，主要是由于涂料或发泡模具剥离产生的杂质被卷入铸件内部或表面。消失模铸件缺陷的影响与危害消失模铸件缺陷的产生会影响铸件的质量和性能，如气孔会导致铸件力学性能下降，砂孔和夹杂物会导致铸件表面粗糙度增加等。针对不同的缺陷类型，应采取相应的预防和补救措施，以降低缺陷的产生和影响程度。02消失模铸件主要缺陷及其产生原因气孔特征消失模铸件中的气孔通常呈现出圆形或椭圆形，表面光滑，大小不一，分布不均。产生原因气孔的产生主要是由于泡沫塑料模样的密度不足或强度不够，导致在浇注过程中模型破裂，型砂进入液态金属中，形成气孔。此外，浇注速度过快或浇口设计不当也会导致气孔的产生。砂孔特征砂孔在消失模铸件中呈现出圆形或椭圆形，表面粗糙，一般较大，常出现在铸件的表面或近表面。产生原因砂孔主要是由于浇注系统设计不合理或浇注操作不当，导致型砂进入液态金属中并滞留在铸件中，形成砂孔。此外，泡沫塑料模样密度过小或强度不足也会引起砂孔的产生。夹砂结疤特征夹砂结疤在消失模铸件中呈现出不规则的片状或块状，表面粗糙，厚度不一，分布无规律。产生原因夹砂结疤通常是由于浇口位置设计不合理或浇注操作不当，导致型砂被带入液态金属中并附着在铸件表面，形成夹砂结疤。此外，泡沫塑料模样密度不均匀或强度不足也会引起夹砂结疤的产生。缩松、缩孔特征缩松、缩孔在消失模铸件中呈现出不规则的、细小的孔洞或凹坑，表面较为粗糙，一般分布在铸件的内腔或近浇口处。产生原因缩松、缩孔主要是由于泡沫塑料模样在浇注过程中受热膨胀，导致铸件表面受到一定程度的压缩，从而产生缩松、缩孔。此外，浇注速度过快或浇口设计不当也会促进缩松、缩孔的产生。裂纹特征裂纹在消失模铸件中呈现出细小的、不规则的线状或片状，表面较为光滑，一般分布在铸件的外表面或近浇口处。产生原因裂纹主要是由于铸件受到过大的应力作用，导致其表面产生裂纹。浇注速度过快或浇口设计不当会促进裂纹的产生。此外，泡沫塑料模样密度不均匀或强度不足也会引起裂纹的产生。变形特征产生原因变形在消失模铸件中呈现出铸件形状的改变，表面不平整，尺寸精度下降，一般发生在铸件的整个或部分区域。变形主要是由于泡沫塑料模样在浇注过程中受热膨胀，导致铸件形状受到一定程度的改变。此外，浇注速度过快或浇口设计不当也会促进变形的产生。VS03消失模铸件缺陷的检测方法与技术外观检测010203目视检测放大镜检测触觉检测通过观察铸件外观，检查是否存在表面缺陷。使用放大镜对铸件表面进行详细观察，以发现微小缺陷。通过触摸铸件表面，感受是否存在凹凸、粗糙等异常。X射线探伤无损检测射线照相法CT扫描利用X射线穿透铸件，检测内部是否存在裂纹、气孔等缺陷。通过在铸件两侧分别放置X射线源和胶片，记录穿过铸件的射线影像，分析内部缺陷。采用计算机断层扫描技术，对铸件进行逐层扫描，获取内部缺陷的三维图像。超声波探伤脉冲反射法通过在铸件表面放置探头，发射超声波并接收回波，分析回波信号以发现内部缺...
