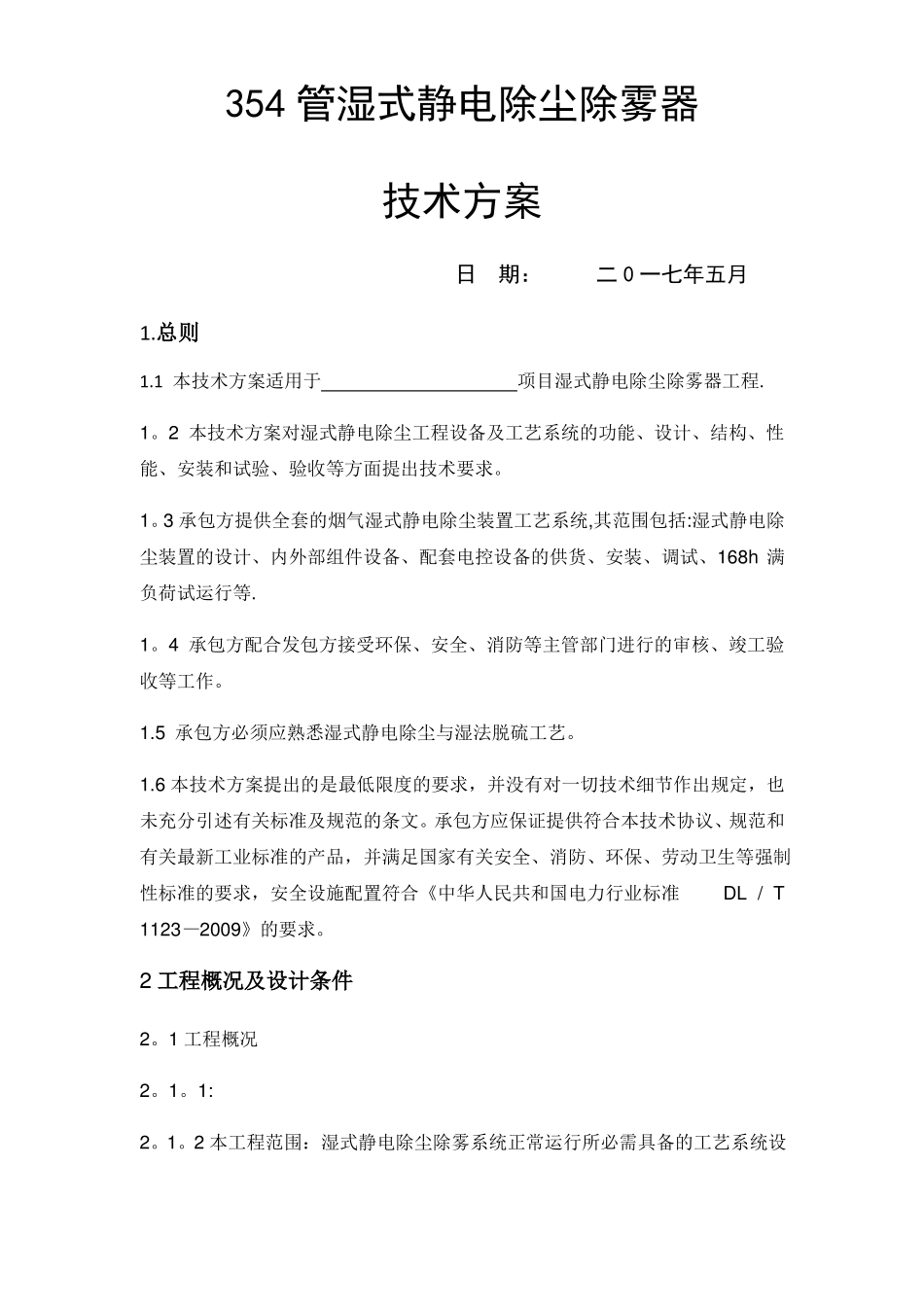

354管湿式静电除尘除雾器技术方案日期：二0一七年五月1.总则1.1本技术方案适用于项目湿式静电除尘除雾器工程.1。2本技术方案对湿式静电除尘工程设备及工艺系统的功能、设计、结构、性能、安装和试验、验收等方面提出技术要求。1。3承包方提供全套的烟气湿式静电除尘装置工艺系统,其范围包括:湿式静电除尘装置的设计、内外部组件设备、配套电控设备的供货、安装、调试、168h满负荷试运行等.1。4承包方配合发包方接受环保、安全、消防等主管部门进行的审核、竣工验收等工作。1.5承包方必须应熟悉湿式静电除尘与湿法脱硫工艺。1.6本技术方案提出的是最低限度的要求，并没有对一切技术细节作出规定，也未充分引述有关标准及规范的条文。承包方应保证提供符合本技术协议、规范和有关最新工业标准的产品，并满足国家有关安全、消防、环保、劳动卫生等强制性标准的要求，安全设施配置符合《中华人民共和国电力行业标准DL/T1123—2009》的要求。2工程概况及设计条件2。1工程概况2。1。1:2。1。2本工程范围：湿式静电除尘除雾系统正常运行所必需具备的工艺系统设计、设备选择、采购、运输及储存、制造及安装（含设计、施工）、调试、试验及检查、试运行、考核与环保验收、消缺、培训和最终交付投产等。2.2湿法脱硫后烟气指标序号23456烟气温度脱硫吸收塔出口烟气烟尘含量烟气中液滴含量SO2CL—：项目单位℃数据≤50≤100≤100＜300备注mg/Nm3mg/Nm3mg/Nm3g/l3.规范和标准承包方提供设备及工艺的设计、制造、施工，符合国家有关标准，这些标准和规范至少包括：燃煤电厂电除尘器DL/T514—2004火电施工质量验收及评定标准电气装置安装工程施工及验收规范GB50150高压静电除尘用整流设备JB/T9688—1999高压静电除尘用整流设备试验方法JB/T5845-1991钢结构设计规范GB50017-2003建筑钢结构荷载规范GB50009—2001建筑抗震设计规范GB50011-2001固定式钢斜梯安全技术条件GB4053。2固定式工业钢平台GB4053.4火力发电厂热力设备和管道保温油漆设计技术规定SDGJ59工业企业噪声控制设计规范GBJ87—85工业企业噪声卫生标准焊接接头的基本型式与尺寸GB/T985～986-1988碳素结构钢和低合金结构钢冷轧薄钢板及钢带GB/T11253—1989普通碳素结构钢和低合金结构钢热轧厚钢板及钢带GB/T3274—1988优质碳素结构钢GB/T699-1999烟风煤粉管道零部件典型设计手册74DD电力工程电缆敷设设计规范GB50217—1994烟气监测方法按有关标准执行火力发电厂设计技术规程DL5000钢结构工程施工及验收规范GB50305工业管道施工及验收GBJ253火电厂大气污染物排放标准按有关标准执行火电厂湿法脱硫、湿电防腐要求按有关标准执行4。工程设计及技术要求4.1布置形式4.1。1项目湿式静电除尘除雾器按单独模式建设。4。1.2湿式静电除尘器的高、低压控制柜等附属设备与烟气脱硫工程集中布置。4。1。3湿式静电除尘装置变压器室外布置在本体上.4。1。4烟气湿式静电除尘装置为室外布置。4.1.5设计检修平台及相连的扶梯、走道,满足整套装置内外部件安装、运行维护及检修的要求。4。2性能要求4。2.1主要性能参数出口粉尘浓度：＜5mg/Nm3本体阻力:＜350Pa本体漏风率：0液滴排放浓度:＜15mg/Nm34。2.2设计负压：-3KPa。4.2.3设计正压：3KPa。4。2。4湿法脱硫出现异常时，湿式电除尘装置能正常运行。4。2。5湿式电除尘阳极管应保证水膜均匀,极管等系统部位应设置自动冲洗装置。4。2。6距塔体1m处最大噪声级不超过80分贝.4.2。7湿式电除尘器的设计使用寿命30年，大修期6年.阴极线保证2个大修期连续运行不更换;阳极板寿命30年；阴极线、喷嘴寿命6年。4.2.8保证湿式电除尘器在烟气温度60℃情况下正常运行，并且在120℃能短时满足正常运行.4.3结构要求/系统配置要求4.3.1湿式静电除尘装置本体4。3.1。1湿式静电除尘装置入口与脱硫塔顶部出口端直接对接,出口烟道与烟囱内套筒对接。4。3.1。2湿式电除尘设置气流分布装置,以便烟气均匀地流过电场.4。3。1。3壳体密封、防雨，壳体设计尽量避免死角或灰泥积聚区，且顶部不积水，保证塔体长期运行不变形.4.3.1。4湿式电除尘装置内部应设有人孔和通道，以便对内部构件进行检修，检修孔直径不小于600mm，矩形人孔门800...
