专升本机械制图VIP免费

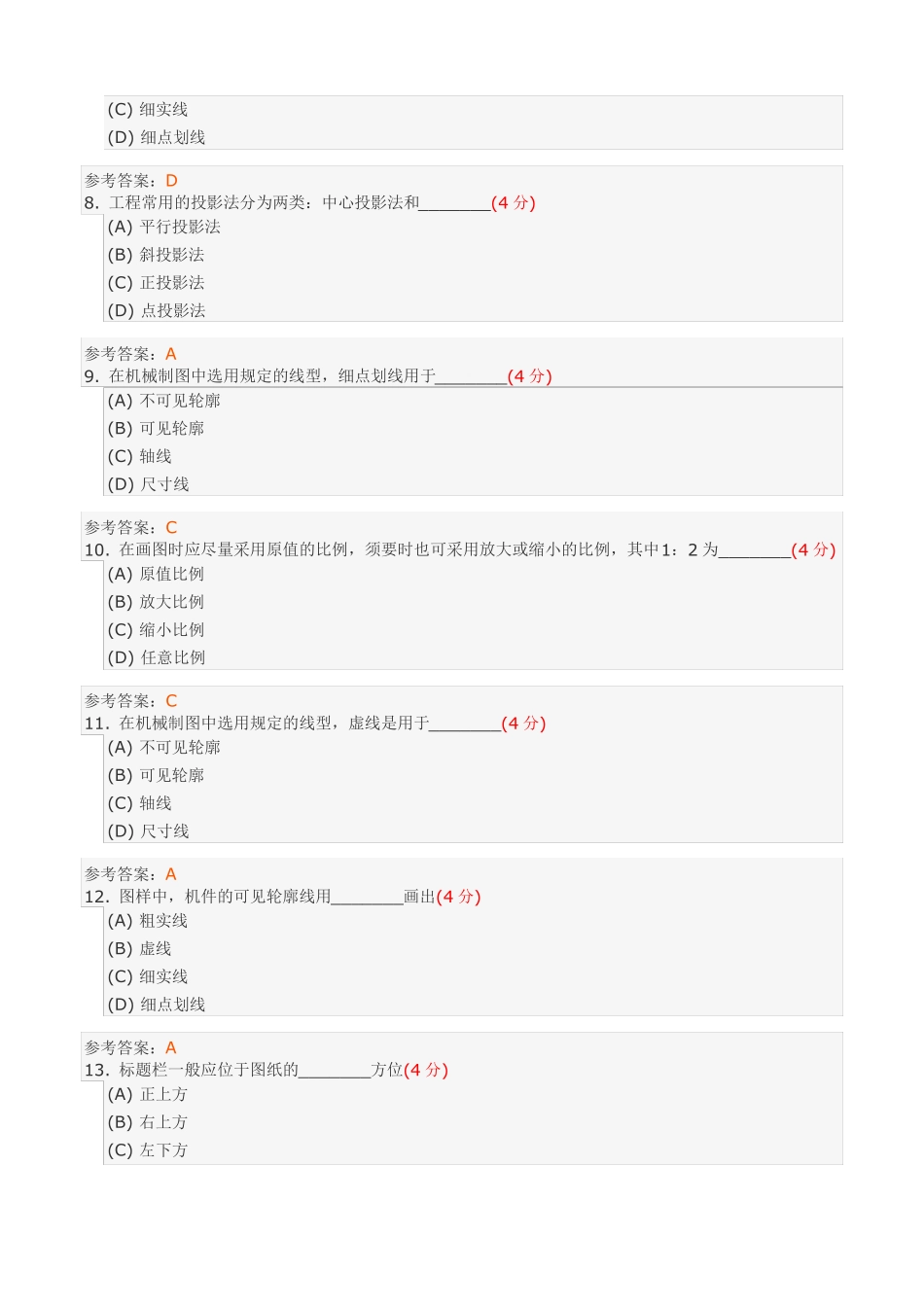

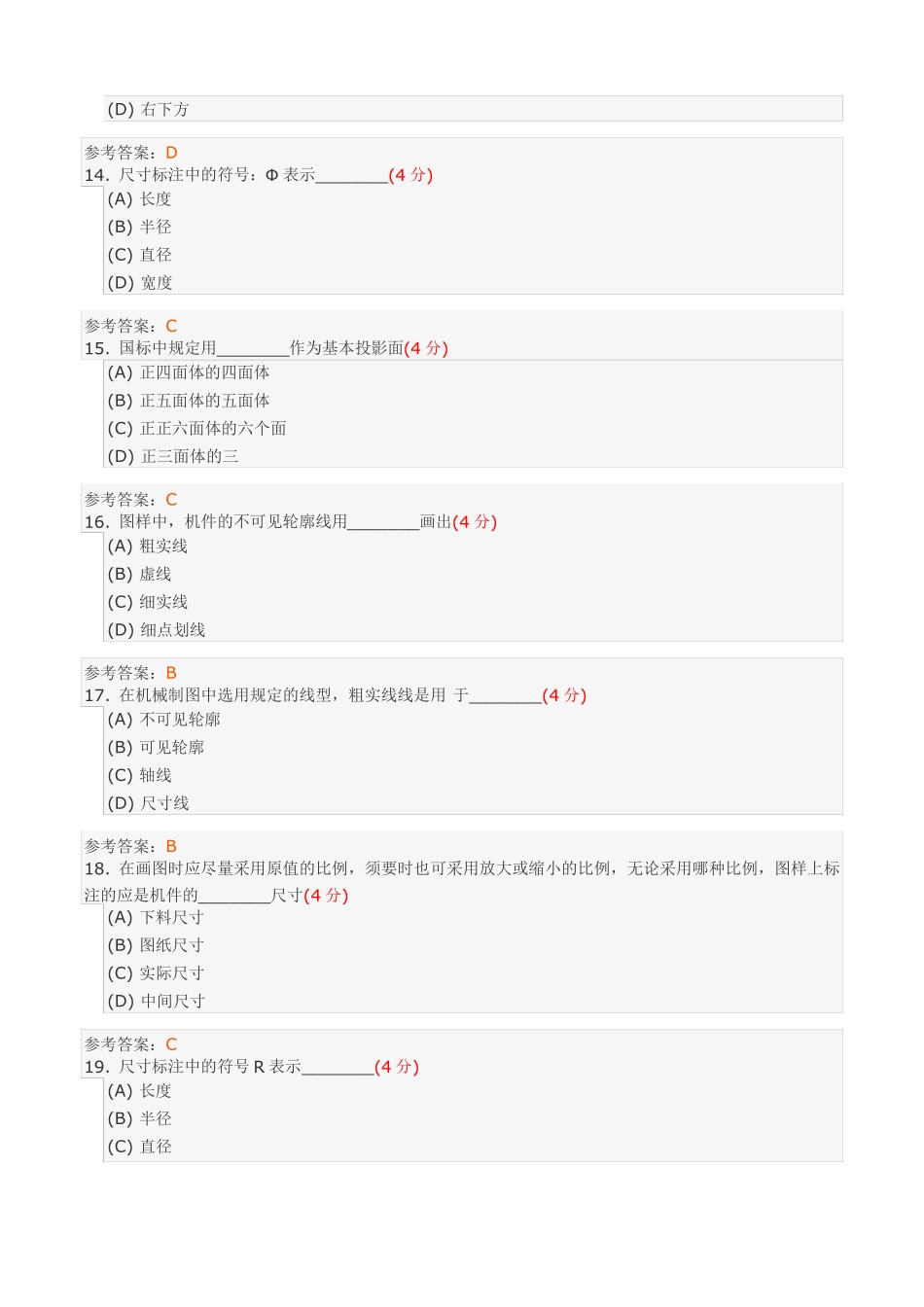

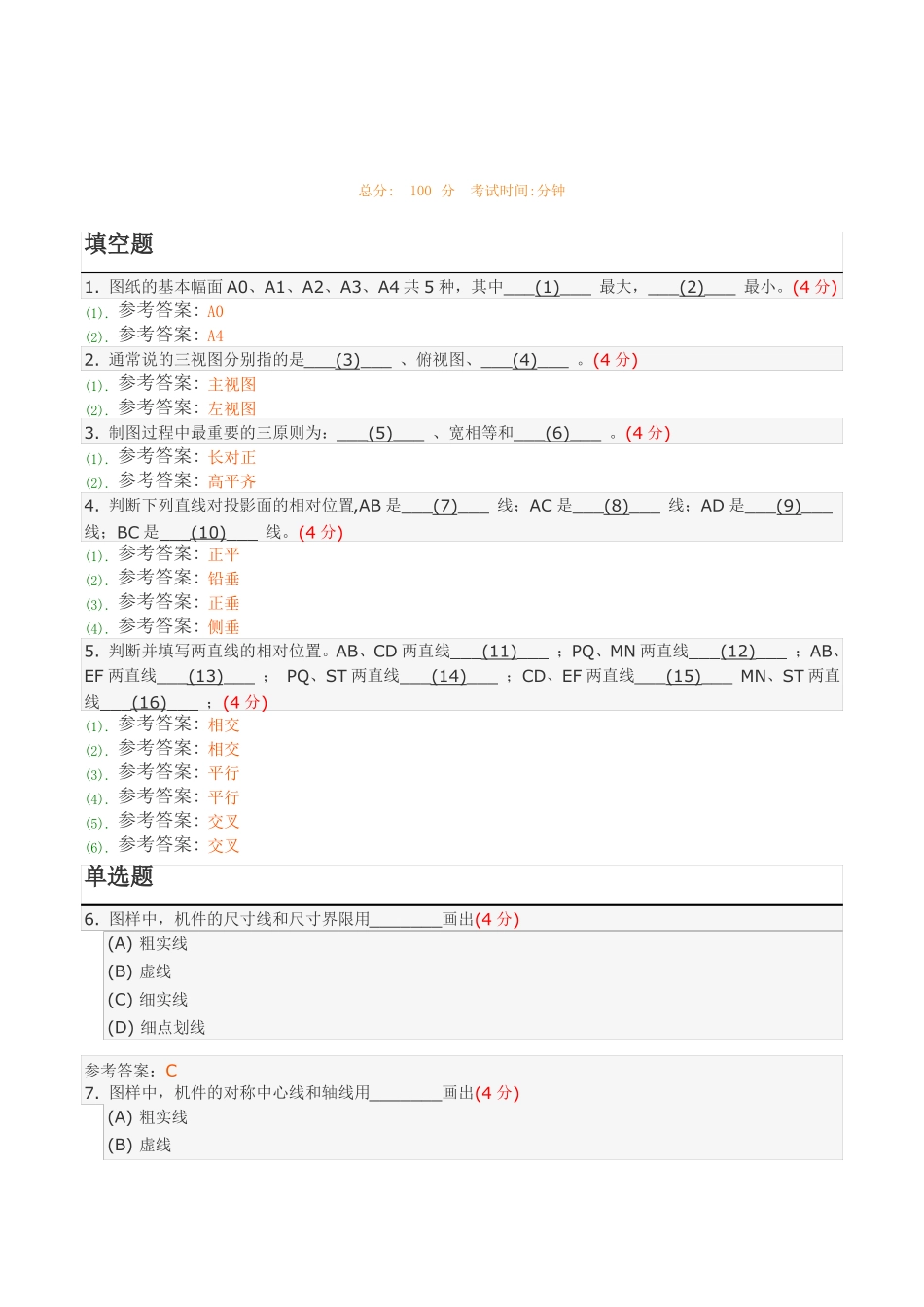

1总分:100分考试时间:分钟填空题1.图纸的基本幅面A0、A1、A2、A3、A4共5种，其中___(1)___最大，___(2)___最小。(4分)(1).参考答案:A0(2).参考答案:A42.通常说的三视图分别指的是___(3)___、俯视图、___(4)___。(4分)(1).参考答案:主视图(2).参考答案:左视图3.制图过程中最重要的三原则为：___(5)___、宽相等和___(6)___。(4分)(1).参考答案:长对正(2).参考答案:高平齐4.判断下列直线对投影面的相对位置,AB是___(7)___线；AC是___(8)___线；AD是___(9)___线；BC是___(10)___线。(4分)(1).参考答案:正平(2).参考答案:铅垂(3).参考答案:正垂(4).参考答案:侧垂5.判断并填写两直线的相对位置。AB、CD两直线___(11)___；PQ、MN两直线___(12)___；AB、EF两直线___(13)___；PQ、ST两直线___(14)___；CD、EF两直线___(15)___MN、ST两直线___(16)___；(4分)(1).参考答案:相交(2).参考答案:相交(3).参考答案:平行(4).参考答案:平行(5).参考答案:交叉(6).参考答案:交叉单选题6.图样中，机件的尺寸线和尺寸界限用_______画出(4分)(A)粗实线(B)虚线(C)细实线(D)细点划线参考答案：C7.图样中，机件的对称中心线和轴线用_______画出(4分)(A)粗实线(B)虚线(C)细实线(D)细点划线参考答案：D8.工程常用的投影法分为两类：中心投影法和_______(4分)(A)平行投影法(B)斜投影法(C)正投影法(D)点投影法参考答案：A9.在机械制图中选用规定的线型，细点划线用于_______(4分)(A)不可见轮廓(B)可见轮廓(C)轴线(D)尺寸线参考答案：C10.在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为_______(4分)(A)原值比例(B)放大比例(C)缩小比例(D)任意比例参考答案：C11.在机械制图中选用规定的线型，虚线是用于_______(4分)(A)不可见轮廓(B)可见轮廓(C)轴线(D)尺寸线参考答案：A12.图样中，机件的可见轮廓线用_______画出(4分)(A)粗实线(B)虚线(C)细实线(D)细点划线参考答案：A13.标题栏一般应位于图纸的_______方位(4分)(A)正上方(B)右上方(C)左下方(D)右下方参考答案：D14.尺寸标注中的符号：Φ表示_______(4分)(A)长度(B)半径(C)直径(D)宽度参考答案：C15.国标中规定用_______作为基本投影面(4分)(A)正四面体的四面体(B)正五面体的五面体(C)正正六面体的六个面(D)正三面体的三参考答案：C16.图样中，机件的不可见轮廓线用_______画出(4分)(A)粗实线(B)虚线(C)细实线(D)细点划线参考答案：B17.在机械制图中选用规定的线型，粗实线线是用于_______(4分)(A)不可见轮廓(B)可见轮廓(C)轴线(D)尺寸线参考答案：B18.在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，无论采用哪种比例，图样上标注的应是机件的_______尺寸(4分)(A)下料尺寸(B)图纸尺寸(C)实际尺寸(D)中间尺寸参考答案：C19.尺寸标注中的符号R表示_______(4分)(A)长度(B)半径(C)直径(D)宽度参考答案：B20.根据投影面展开的法则，三个视图的相互位置必然是以_______为主(4分)(A)左视图(B)主视图(C)俯视图(D)任一视图参考答案：D判断题21.对称中心线和轴线用细实线画出。(4分)正确错误参考答案：错误解题思路：22.根据平行的投影面不同投影面平行面有三种：水平面、正平面、侧平面。(4分)正确错误参考答案：正确解题思路：23.不可见轮廓线用细实线画出。(4分)正确错误参考答案：错误解题思路：24.图样中，机件的可见轮廓线用细实线画出。(4分)正确错误参考答案：错误解题思路：25.平行于一个投影面，垂直于另两个投影面的平面，称为投影面平行面。(4分)正确错误参考答案：正确解题思路：2总分:100分考试时间:分钟判断题1.点画线应与长画线相交。(4分)正确错误参考答案：正确解题思路：2.当直线或平面与投影面平行时，投影表现为积聚。(4分)正确错误参考答案：错误解题思路：3.空间相交的两直线，它们的同面投影一定相交，但交点不一定符合点的投影规律。(4分)正确错误参考答案：错误解题思路：4.直径尺寸应尽量注在非圆的视图上。(4分)正确错误参考答案：正确解题思路：5.截交线一定是一个封闭的平面图形。(4分)正确错误参考答案：正确解题思路：6.当机件的轮廓线与对称中心线重合时，最适宜采用半剖视图。(4分)正确错...
