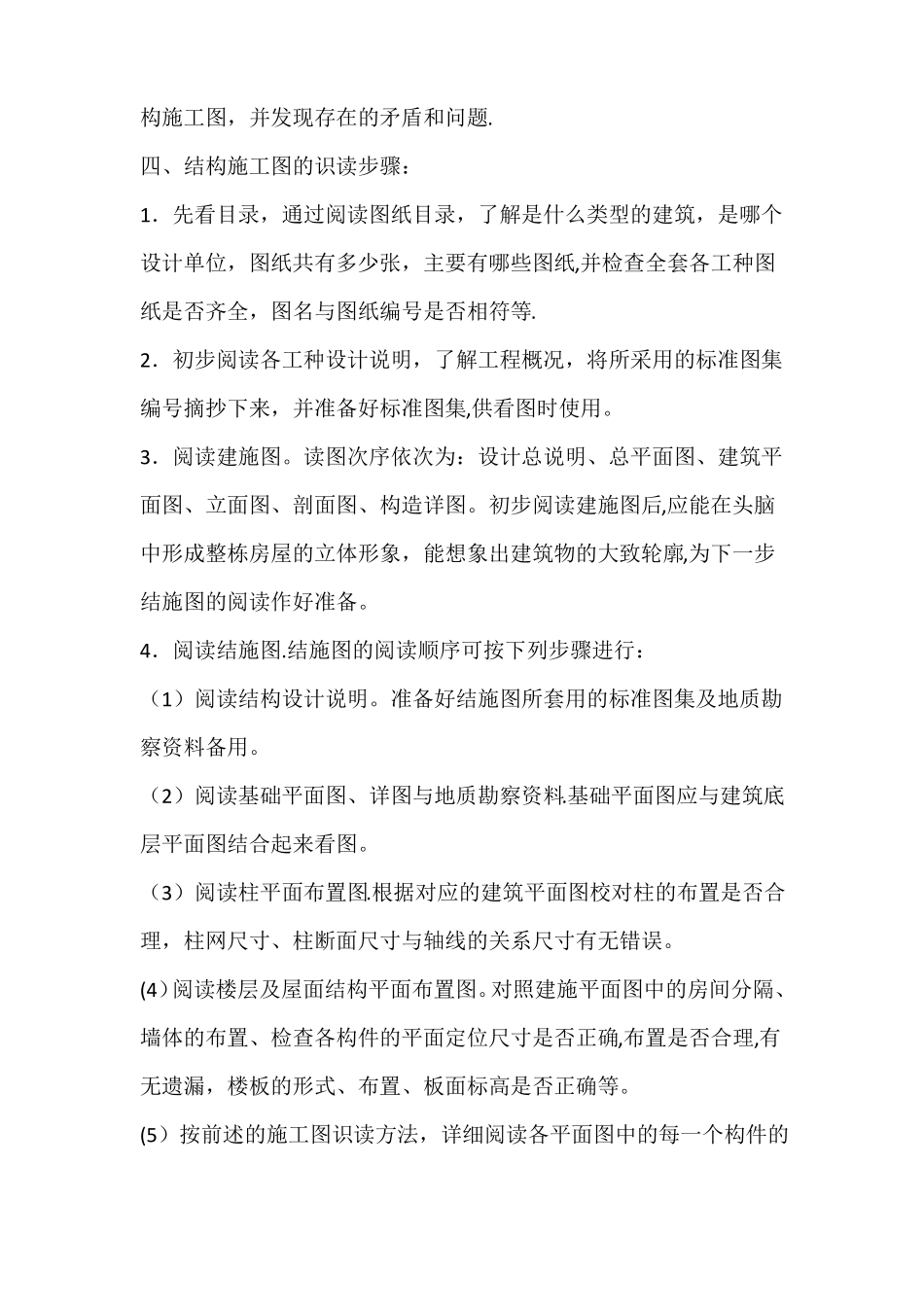

结构施工图识读一、结构施工图概念及其用途：结构施工图是根据房屋建筑中的承重构件进行结构设计后绘制成的图样.结构设计时根据建筑要求选择结构类型，并进行合理布置,再通过力学计算确定构件的断面形状、大小、材料及构造等,并将设计结果绘成图样，以指导施工，这种图样有时简称为“结施”。结构施工图与建筑施工图一样,是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也用于计算工程量、编制预算和施工进度计划的依据。二、结构施工图的组成：（一）结构设计说明抗震设计与防火要求，地基与基础,地下室，钢筋混凝土各种构件，砖砌体,后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等.（二)结构平面图1．基础平面图2．楼层结构平面布置图3．屋面结构平面布置图（三）构件详图1．梁、板、柱及基础结构详图2．楼梯结构详图3．屋架结构详图4．其他详图如支撑详图等结构施工图中，基本构件如板、梁、柱等，为了图样表达简明扼要，便于清楚区分构件,便于施工,制表、查阅，有必要以代号或符号去表示各类构件，目前国家《建筑结构制图标准》给出的常用构件代号，均以构件名称的汉语拼音的第一个字母来表示的.结构施工图识读方法：1．从上往下,从左往右的看图顺序是施工图识读的一般顺序。比较符合看图的习惯，同时也是施工图绘制的先后顺序.2．由前往后看，根据房屋的施工先后顺序,从基础、墙柱、楼面到屋面依次看，此顺序基本也是结构施工图编排的先后顺序.3．看图时要注意从粗到细，从大到小。先粗看一遍，了解工程的概况、结构方案等.然后看总说明及每一张图纸，熟悉结构平面布置，检查构件布置是否合理正确,有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等是否正确。最后根据结构平面布置图，详细看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。4．纸中的文字说明是施工图的重要组成部分,应认真仔细逐条阅读,并与图样对照看，便于完整理解图纸。5．结施应与建施结合起来看图。一般先看建施图，通过阅读设计说明、总平面图、建筑平立剖面图,了解建筑体型、使用功能，内部房间的布置、层数与层高、柱墙布置、门窗尺寸、楼梯位置、内外装修、材料构造及施工要求等基本情况，然后再看结施图。在阅读结施图时应同时对照相应的建施图，只有把两者结合起来看，才能全面理解结构施工图，并发现存在的矛盾和问题.四、结构施工图的识读步骤：1．先看目录，通过阅读图纸目录，了解是什么类型的建筑，是哪个设计单位，图纸共有多少张，主要有哪些图纸,并检查全套各工种图纸是否齐全，图名与图纸编号是否相符等.2．初步阅读各工种设计说明，了解工程概况，将所采用的标准图集编号摘抄下来，并准备好标准图集,供看图时使用。3．阅读建施图。读图次序依次为：设计总说明、总平面图、建筑平面图、立面图、剖面图、构造详图。初步阅读建施图后,应能在头脑中形成整栋房屋的立体形象，能想象出建筑物的大致轮廓,为下一步结施图的阅读作好准备。4．阅读结施图.结施图的阅读顺序可按下列步骤进行：（1）阅读结构设计说明。准备好结施图所套用的标准图集及地质勘察资料备用。（2）阅读基础平面图、详图与地质勘察资料.基础平面图应与建筑底层平面图结合起来看图。（3）阅读柱平面布置图.根据对应的建筑平面图校对柱的布置是否合理，柱网尺寸、柱断面尺寸与轴线的关系尺寸有无错误。(4）阅读楼层及屋面结构平面布置图。对照建施平面图中的房间分隔、墙体的布置、检查各构件的平面定位尺寸是否正确,布置是否合理,有无遗漏，楼板的形式、布置、板面标高是否正确等。(5）按前述的施工图识读方法，详细阅读各平面图中的每一个构件的编号、断面尺寸、标高、配筋及其构造详图，并与建施图结合，检查有无错误与矛盾.看图中发现的问题要一一记下，最后按结施图的先后顺序将存在的问题全部整理出来，以便在图纸会审时加以解决。(6)在前述阅读结施图中，涉及采用标准图集时，应详细阅读规定的标准图集。五、平法施工图的表达方式与特点：建筑结构施工图平面整体设计方法（简称平法），对混凝土结构施工图的传统设计表达方法作了重大改革...
