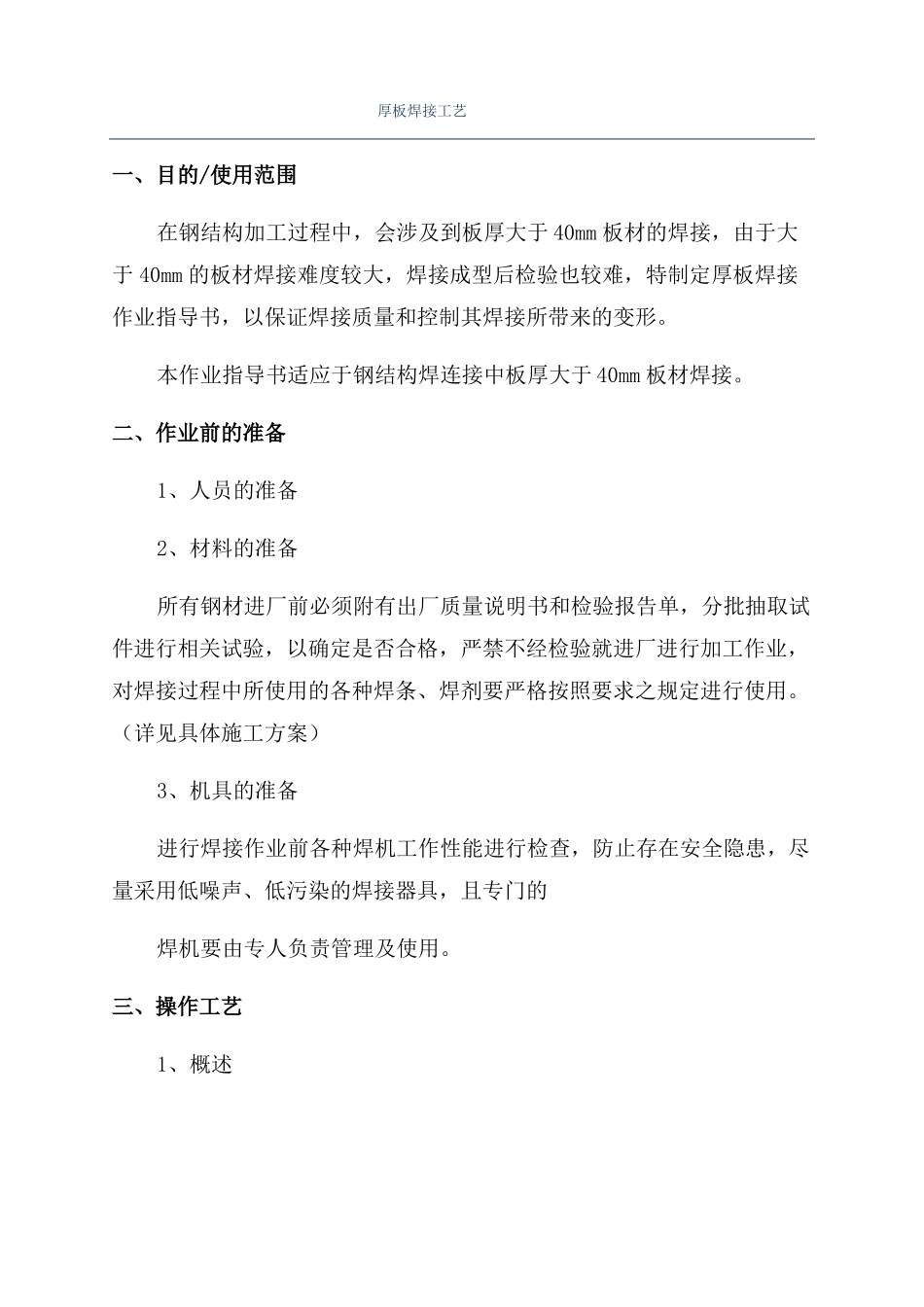

厚板焊接工艺一、目的/使用范围在钢结构加工过程中，会涉及到板厚大于40mm板材的焊接，由于大于40mm的板材焊接难度较大，焊接成型后检验也较难，特制定厚板焊接作业指导书，以保证焊接质量和控制其焊接所带来的变形。本作业指导书适应于钢结构焊连接中板厚大于40mm板材焊接。二、作业前的准备1、人员的准备2、材料的准备所有钢材进厂前必须附有出厂质量说明书和检验报告单，分批抽取试件进行相关试验，以确定是否合格，严禁不经检验就进厂进行加工作业，对焊接过程中所使用的各种焊条、焊剂要严格按照要求之规定进行使用。（详见具体施工方案）3、机具的准备进行焊接作业前各种焊机工作性能进行检查，防止存在安全隐患，尽量采用低噪声、低污染的焊接器具，且专门的焊机要由专人负责管理及使用。三、操作工艺1、概述以往我们接触到的钢结构焊接件板厚一般≤40mm，但是有些工程中也有时会出现板厚大于40mm的情况，根据具体的工程情况特制定合理的焊接参数既满足焊接质量又应最大限度控制焊接变形。2、焊接要求①、所有厚板对接要求全熔透，即国内Ⅰ级焊缝质量。②、应极大限度地控制焊接变形，厚钢板一旦变形，矫形将非常困难。3、焊接方法厚板焊接采用埋弧自动焊焊机进行，辅助采用手工电弧焊机、电弧气刨和角向磨光机等工具。4、焊接特点①、≥40mm板要求开双面某型破口，随钢板厚度的增加，坡口增大(如厚80mm、70mm钢板坡口开到了70º)②、厚板焊接前必须预热100～120℃③、厚板需采用多层多道焊接，应严格控制层间温度，防止钢板收缩过大，导致变形量增大④、焊接前坡口用角磨机打磨干净⑤、为防止第一遍焊接击穿，采用Φ3.2焊条手工打底。15试述16Mn钢的焊接工艺。16Mn钢属于碳锰钢，碳当量为0.345%～0.491%，屈服点等于343MPa（强度级别属于343MPa级）。16Mn钢的合金含量较少，焊接性良好，焊前一般不必预热。但由于16Mn钢的淬硬倾向比低碳钢稍大，所以在低温下（如冬季露天作业）或在大刚性、大厚度结构上焊接时，为防止出现冷裂纹，需采取预热措施。不同板厚及不同环境温度下16Mn钢的预热温度，见表8。16Mn钢手弧焊时应选用E50型焊条，如碱性焊条E5015、E5016，对于不重要的结构，也可选用酸性焊条E5003、E5001。对厚度小、坡口窄的焊件，可选用E4315、E4316焊条。16Mn钢埋弧焊时H08MnA焊丝配合焊剂HJ431（开I形坡口对接）或H10Mn2焊丝配合焊剂HJ431（中板开坡口对接），当需焊接厚板深坡口焊缝时，应选用H08MnMoA焊丝配合焊剂HJ431。16Mn钢是目前我国应用最广的低合金钢，用于制造焊接结构的16Mn钢均为16MnR和16Mng钢。焊接通用技术条件时间:2004-01-1213:37:38|[<<][>>]水利电力部机械制造局局标准焊接通用技术条件SDZ018-85本标准适用于水利电力系统一般机械及钢结构产品的手工电弧焊和埋弧自动焊。凡产品图样或技术文件中无特殊要求时，均应符合本标准的规定。1一般技术要求1.1焊接工作应配备专职的焊接技术人员、焊接检查和检验人员。1.2焊工应经专门的技术训练，从事Ⅰ、Ⅱ类焊缝焊接的工人，需按SDZ009-84《手工电弧焊及埋弧自动焊焊工考试规则》或其他有关焊工考试规则进行考试，并取得第三方公证单位认可的焊工合格证。1.3焊接原材料和焊接材料的型号、规格和订货要求应符合图样和技术文件规定，材料的代用应执行代用制度。材料进厂时，应按材料标准的规定检查验收，必要时可进行抽检复验。对无牌号、规格、无质量保证书的原材料和焊接材料，只有经过检验和鉴定，确定其规格、型号、质量状态后，方可使用。1.3.1焊接材料的选用，应根据母材的化学成份、机械性能、焊接接头的抗裂性、焊前预热、焊后热处理及使用条件等因素综合考虑。参照表1选用。表1焊接材料的选用及预热、焊后热处理规范注：回火加热速度不大于200℃/小时，保温时间一般为0.04时/毫米，最低不少于两小时，以2.5～3℃/分钟的速度缓冷至300℃后空冷。1.3.1.1同种钢材之间的焊接，焊接材料的选用，一般应符合下列要求：a.焊接接头的机械性能应与母材相当；b.工艺性能良好；c.低碳钢及低合金钢焊接的焊条应符合GB981-76《低碳钢及低合金高强度钢焊条》的要求。1.3.1.2异种钢之间的焊接，焊接材料的选...
