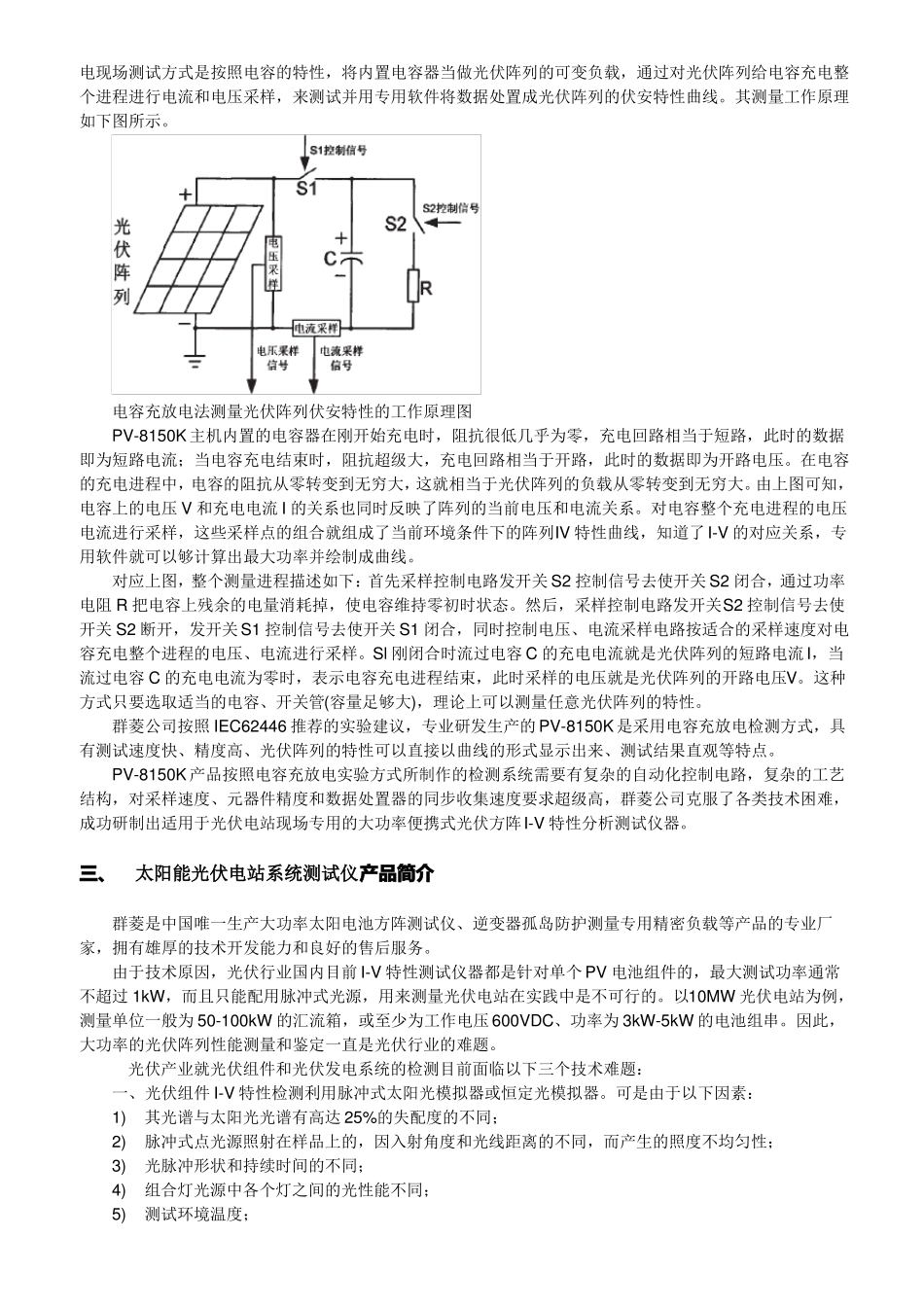

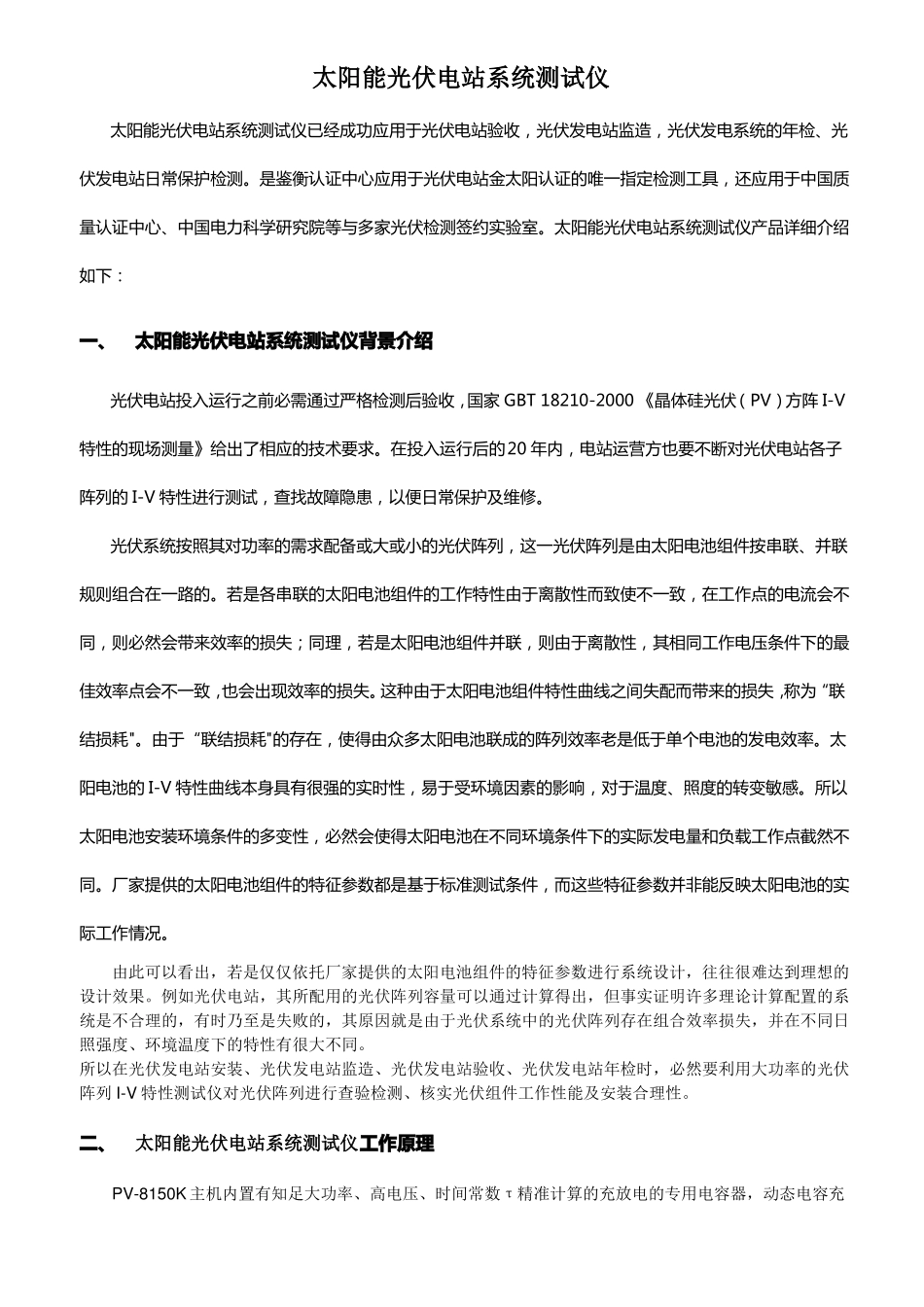

太阳能光伏电站系统测试仪太阳能光伏电站系统测试仪已经成功应用于光伏电站验收，光伏发电站监造，光伏发电系统的年检、光伏发电站日常保护检测。是鉴衡认证中心应用于光伏电站金太阳认证的唯一指定检测工具，还应用于中国质量认证中心、中国电力科学研究院等与多家光伏检测签约实验室。太阳能光伏电站系统测试仪产品详细介绍如下：一、太阳能光伏电站系统测试仪背景介绍光伏电站投入运行之前必需通过严格检测后验收，国家GBT18210-2000《晶体硅光伏（PV）方阵I-V特性的现场测量》给出了相应的技术要求。在投入运行后的20年内，电站运营方也要不断对光伏电站各子阵列的I-V特性进行测试，查找故障隐患，以便日常保护及维修。光伏系统按照其对功率的需求配备或大或小的光伏阵列，这一光伏阵列是由太阳电池组件按串联、并联规则组合在一路的。若是各串联的太阳电池组件的工作特性由于离散性而致使不一致，在工作点的电流会不同，则必然会带来效率的损失；同理，若是太阳电池组件并联，则由于离散性，其相同工作电压条件下的最佳效率点会不一致，也会出现效率的损失。这种由于太阳电池组件特性曲线之间失配而带来的损失，称为“联结损耗"。由于“联结损耗"的存在，使得由众多太阳电池联成的阵列效率老是低于单个电池的发电效率。太阳电池的I-V特性曲线本身具有很强的实时性，易于受环境因素的影响，对于温度、照度的转变敏感。所以太阳电池安装环境条件的多变性，必然会使得太阳电池在不同环境条件下的实际发电量和负载工作点截然不同。厂家提供的太阳电池组件的特征参数都是基于标准测试条件，而这些特征参数并非能反映太阳电池的实际工作情况。由此可以看出，若是仅仅依托厂家提供的太阳电池组件的特征参数进行系统设计，往往很难达到理想的设计效果。例如光伏电站，其所配用的光伏阵列容量可以通过计算得出，但事实证明许多理论计算配置的系统是不合理的，有时乃至是失败的，其原因就是由于光伏系统中的光伏阵列存在组合效率损失，并在不同日照强度、环境温度下的特性有很大不同。所以在光伏发电站安装、光伏发电站监造、光伏发电站验收、光伏发电站年检时，必然要利用大功率的光伏阵列I-V特性测试仪对光伏阵列进行查验检测、核实光伏组件工作性能及安装合理性。二、太阳能光伏电站系统测试仪工作原理PV-8150K主机内置有知足大功率、高电压、时间常数τ精准计算的充放电的专用电容器，动态电容充电现场测试方式是按照电容的特性，将内置电容器当做光伏阵列的可变负载，通过对光伏阵列给电容充电整个进程进行电流和电压采样，来测试并用专用软件将数据处置成光伏阵列的伏安特性曲线。其测量工作原理如下图所示。电容充放电法测量光伏阵列伏安特性的工作原理图PV-8150K主机内置的电容器在刚开始充电时，阻抗很低几乎为零，充电回路相当于短路，此时的数据即为短路电流；当电容充电结束时，阻抗超级大，充电回路相当于开路，此时的数据即为开路电压。在电容的充电进程中，电容的阻抗从零转变到无穷大，这就相当于光伏阵列的负载从零转变到无穷大。由上图可知，电容上的电压V和充电电流I的关系也同时反映了阵列的当前电压和电流关系。对电容整个充电进程的电压电流进行采样，这些采样点的组合就组成了当前环境条件下的阵列IV特性曲线，知道了I-V的对应关系，专用软件就可以够计算出最大功率并绘制成曲线。对应上图，整个测量进程描述如下：首先采样控制电路发开关S2控制信号去使开关S2闭合，通过功率电阻R把电容上残余的电量消耗掉，使电容维持零初时状态。然后，采样控制电路发开关S2控制信号去使开关S2断开，发开关S1控制信号去使开关S1闭合，同时控制电压、电流采样电路按适合的采样速度对电容充电整个进程的电压、电流进行采样。Sl刚闭合时流过电容C的充电电流就是光伏阵列的短路电流I，当流过电容C的充电电流为零时，表示电容充电进程结束，此时采样的电压就是光伏阵列的开路电压V。这种方式只要选取适当的电容、开关管(容量足够大)，理论上可以测量任意光伏阵列的特性。群菱公司按照IEC62446推荐的实验建议，专业研发生产的PV-8150K是采用电容充放电检测方式，具有测试速度快、精...
