初中物理电学综合计算题VIP免费

初中物理电学综合计算题_第1页
1/10
初中物理电学综合计算题_第2页
2/10
初中物理电学综合计算题_第3页
3/10

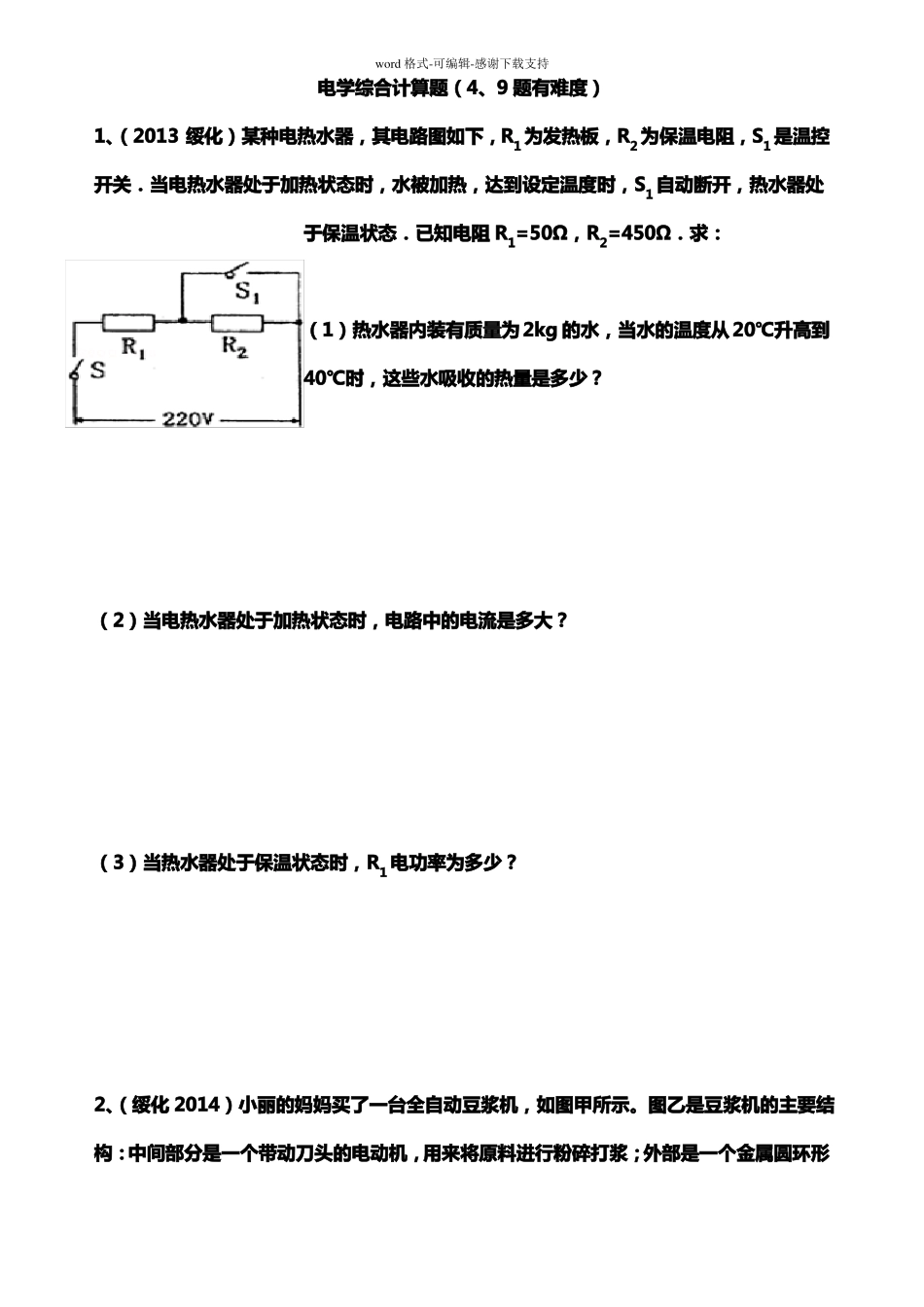

word格式-可编辑-感谢下载支持电学综合计算题(4、9题有难度)1、(2013绥化)某种电热水器,其电路图如下,R1为发热板,R2为保温电阻,S1是温控开关.当电热水器处于加热状态时,水被加热,达到设定温度时,S1自动断开,热水器处于保温状态.已知电阻R1=50Ω,R2=450Ω.求:(1)热水器内装有质量为2kg的水,当水的温度从20℃升高到40℃时,这些水吸收的热量是多少?(2)当电热水器处于加热状态时,电路中的电流是多大?(3)当热水器处于保温状态时,R1电功率为多少?2、(绥化2014)小丽的妈妈买了一台全自动豆浆机,如图甲所示。图乙是豆浆机的主要结构:中间部分是一个带动刀头的电动机,用来将原料进行粉碎打浆;外部是一个金属圆环形word格式-可编辑-感谢下载支持状的电热管,负责对液体加热煮沸。图丙是豆浆机正常工作时,做一次豆浆的过程中,电热管和电动机交替工作的“P-t”图象。右表是这个豆浆机的主要技术参数。请解答下列问题:(1)豆浆机正常工作时的最大电流是多大?(2)豆浆机正常工作,做一次豆浆,加热时消耗的电能是多少?(3)豆浆在正常工作状态下做一次豆浆,若大豆和清水总质量为1.5kg,初温为20℃,豆浆沸腾时温度是100℃。求豆浆机电热管的加热效率是多少?(已知大豆和清水的混合物的比热容及豆浆的比热容均为4.0×103J/(kg·℃),计算结果保留到小数点后一位)。word格式-可编辑-感谢下载支持(4)在某一次豆浆机工作的时候,小丽将家里的其它用电器都关闭,她观察到豆浆机的电热管工作时,家里标有“1200r/kW·h”字样的电能表转盘在1min内转过了22转。此时豆浆机的实际功率是多大?3、(绥化2015).养生壶是一种用于养生保健的可以烹饮的容器,类似于电水壶,其最大的特点是采用一种新型的电加热材料,通过高温把电热膜电子浆料(金属化合物)喷涂在玻璃表面形成面状电阻,在两端制作银电极,通电后产生热量把壶内的水加热.小明家买了一把养生壶(图甲),其铭牌如下表所示.型号HX-201504额定电压220Vword格式-可编辑-感谢下载支持频率50Hz额定功率1210W小明关闭了家中的其它所有用电器,并在壶中加入初温为25℃的水,6min将水烧开(标准大气压下),求:(1)在加热过程中家用电能表(图乙)的转盘转了300转,此过程中养生壶消耗的电能是多少?(2)如果养生壶的热效率是87.5%,此过程中水吸收的热量是多少?(3)壶中水的质量是多少?(4)养生壶两端的实际电压是多少?(不考虑温度对电阻的影响)4、(绥化2016)如图所示的电路中,电源电压恒为6V,R1=6Ω,R2=20Ω,滑动变阻器R3的最大阻值为10Ω,当电路发生变化时,各电表保持完好且不超过量程.求:(1)闭合三个开关,电压表示数不为0,电流表A1示数为0.5A时,干路电流是多少?word格式-可编辑-感谢下载支持(2)闭合S、S1,断开S2,电压表示数不为0.当R3的阻值为多大时R3消耗的电功率最大?最大电功率是多少?5、如图电路中,电源电压为6V不变,滑动变阻器R2的阻值变化范围是0~20Ω,两只电流表的量程均为0.6A.当开关S闭合,滑动变阻器的滑片P置于最左端时,电流表A1的示数是0.4A.1、此时电流表A2的示数是多少?word格式-可编辑-感谢下载支持2、R1的阻值是多少?3、在保证电流表安全的条件下,滑动变阻器连入电路的电阻不得小于多少?6、如图是家庭常用的电热水壶,其铭牌数据如表所示.若加热电阻的阻值不随温度变化而改变,且此时的大气压为1标准大气压.则:额定电压220V额定加热功率2000W容量1.5L频率50Hz(1)电热水壶正常工作时,其加热电阻的阻值是多少欧姆?(2)将一满壶20℃的水在1标准大气压下烧开,需要吸收多少热量?[C水=4.2×103J/(kg•℃)](3)烧开这壶水,电热水壶需要正常工作280S,求电热水壶加热效率是多少?word格式-可编辑-感谢下载支持7、如图所示是小丽家厨房安装的一个小厨宝。小厨宝利用水箱储水,加热一段时间后,拧开水龙头就会有热水流出。其相关参数如下表所示。产品名称额定电压最高温度储水式小厨宝220V75℃额定功率额定容量1200W6.0L⑴小厨宝正常工作时的电阻是多大?(计算结果保留一位小数)⑵要把满箱水从15摄氏度加热到38摄氏度,不计热量损失...
