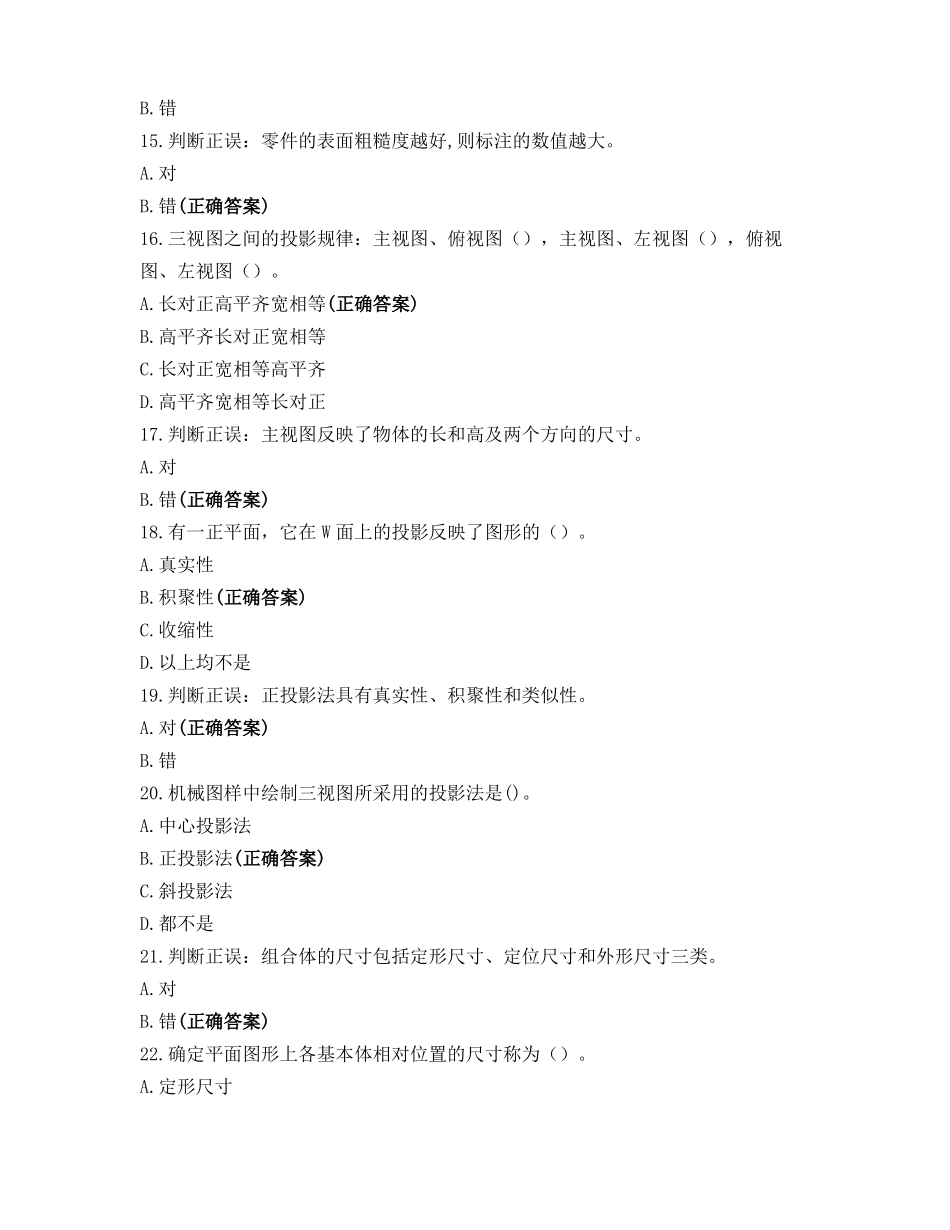

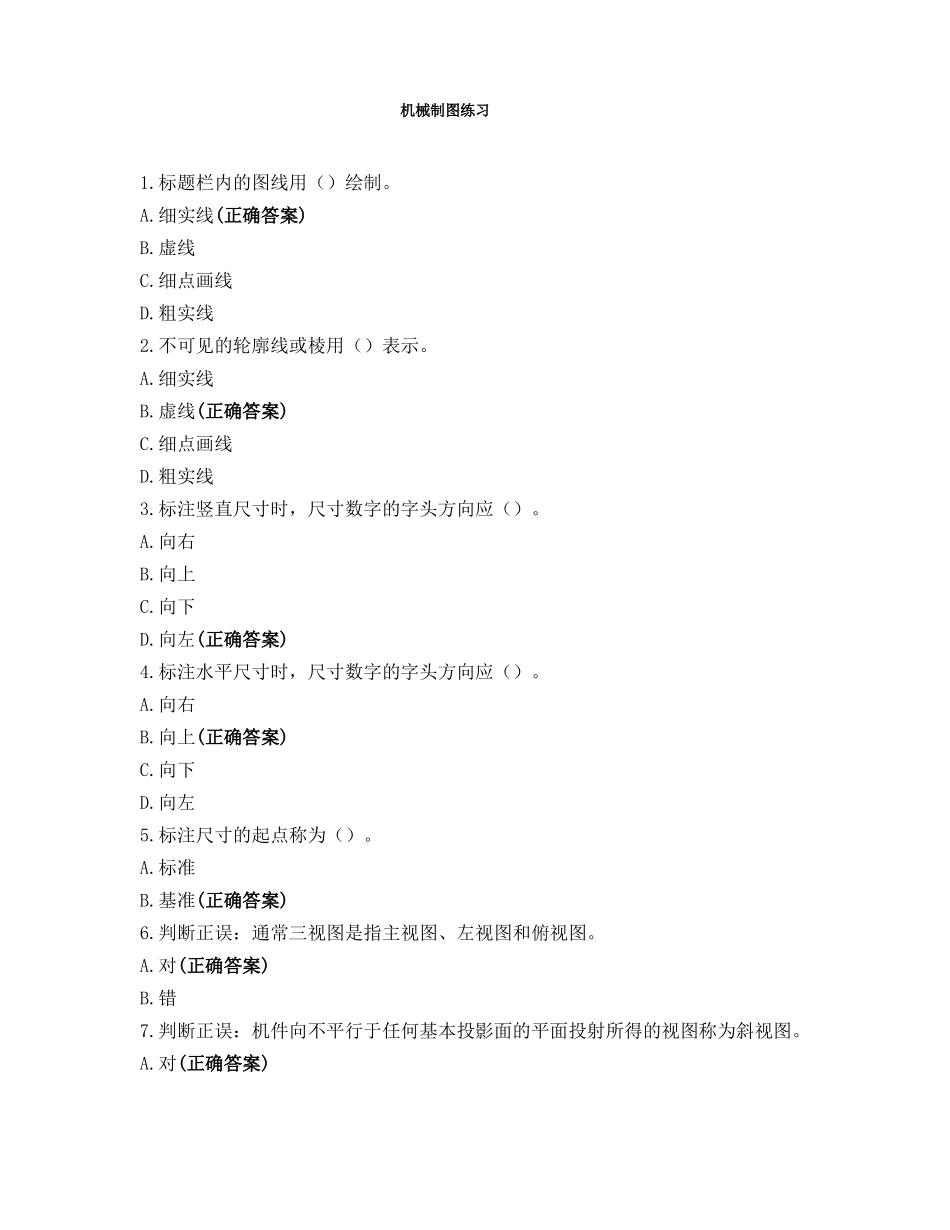

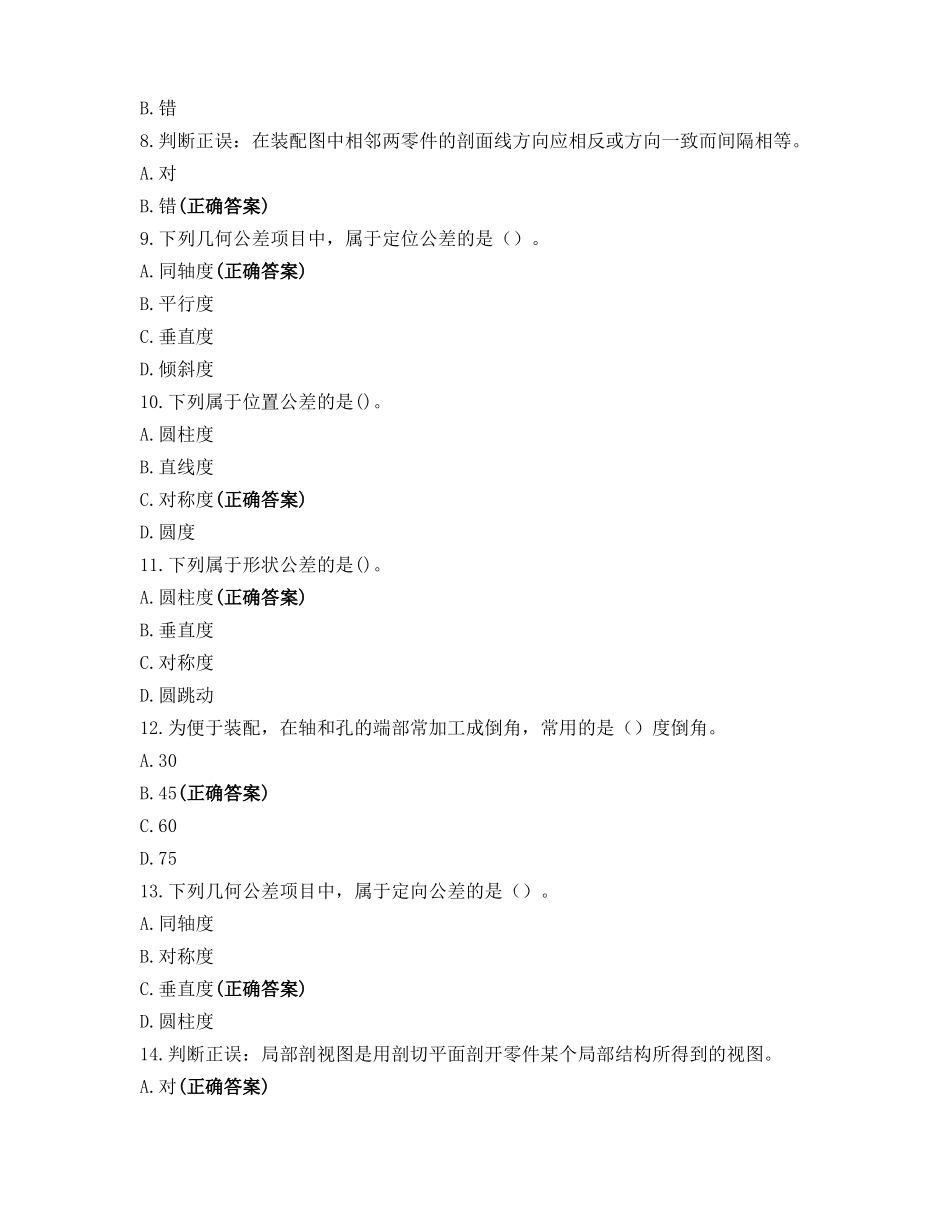

机械制图练习1.标题栏内的图线用（）绘制。A.细实线(正确答案)B.虚线C.细点画线D.粗实线2.不可见的轮廓线或棱用（）表示。A.细实线B.虚线(正确答案)C.细点画线D.粗实线3.标注竖直尺寸时，尺寸数字的字头方向应（）。A.向右B.向上C.向下D.向左(正确答案)4.标注水平尺寸时，尺寸数字的字头方向应（）。A.向右B.向上(正确答案)C.向下D.向左5.标注尺寸的起点称为（）。A.标准B.基准(正确答案)6.判断正误：通常三视图是指主视图、左视图和俯视图。A.对(正确答案)B.错7.判断正误：机件向不平行于任何基本投影面的平面投射所得的视图称为斜视图。A.对(正确答案)B.错8.判断正误：在装配图中相邻两零件的剖面线方向应相反或方向一致而间隔相等。A.对B.错(正确答案)9.下列几何公差项目中，属于定位公差的是（）。A.同轴度(正确答案)B.平行度C.垂直度D.倾斜度10.下列属于位置公差的是()。A.圆柱度B.直线度C.对称度(正确答案)D.圆度11.下列属于形状公差的是()。A.圆柱度(正确答案)B.垂直度C.对称度D.圆跳动12.为便于装配，在轴和孔的端部常加工成倒角，常用的是（）度倒角。A.30B.45(正确答案)C.60D.7513.下列几何公差项目中，属于定向公差的是（）。A.同轴度B.对称度C.垂直度(正确答案)D.圆柱度14.判断正误：局部剖视图是用剖切平面剖开零件某个局部结构所得到的视图。A.对(正确答案)B.错15.判断正误：零件的表面粗糙度越好,则标注的数值越大。A.对B.错(正确答案)16.三视图之间的投影规律：主视图、俯视图（），主视图、左视图（），俯视图、左视图（）。A.长对正高平齐宽相等(正确答案)B.高平齐长对正宽相等C.长对正宽相等高平齐D.高平齐宽相等长对正17.判断正误：主视图反映了物体的长和高及两个方向的尺寸。A.对B.错(正确答案)18.有一正平面，它在W面上的投影反映了图形的（）。A.真实性B.积聚性(正确答案)C.收缩性D.以上均不是19.判断正误：正投影法具有真实性、积聚性和类似性。A.对(正确答案)B.错20.机械图样中绘制三视图所采用的投影法是()。A.中心投影法B.正投影法(正确答案)C.斜投影法D.都不是21.判断正误：组合体的尺寸包括定形尺寸、定位尺寸和外形尺寸三类。A.对B.错(正确答案)22.确定平面图形上各基本体相对位置的尺寸称为（）。A.定形尺寸B.定位尺寸(正确答案)C.外形尺寸D.总体尺寸23.图样中所标注的尺寸为该图样所示机件的（）尺寸，否则应另加说明。A、画图B、最后完工(正确答案)C、测量D、毛坯24.判断正误：标注尺寸三要素是指尺寸界线、尺寸线、尺寸数字。A.对(正确答案)B.错25.在机械制图中，粗点划线用作特殊要求的线或表面的（）。A.中心线B.轮廓线C.剖面线D.表示线(正确答案)26.判断正误：给图铅笔依笔芯的软硬有B、H、HB等多种标志,H前面的数字大,表示笔芯软；B前面的数字大,表示笔芯硬。A.对B.错(正确答案)27.图样上标注零件的尺寸为60，比例为2:1，则该零件的实际尺寸为（）。A.30mmB.60mm(正确答案)C.120mm28.丁字尺由尺头和尺身两部分组成,它主要用来画()线。A.水平(正确答案)B.垂直C.倾斜D.圆弧29.判断正误：常用的汽车机械图样有零件图和装配图。A.对(正确答案)B.错30.图样的比例是指（）的大小与（）的大小之比。A.图形，实物(正确答案)B.实物，图形31.机械图样中的尺寸单位是mm(毫米),以单位mm为单位时,()标明单位的符号。A.需要B.需要或不需要C.不需要(正确答案)D.都可以32.判断正误：轮廓线、中心线或其延长线均可作为尺寸线使用。A.对B.错(正确答案)33.确定平面图形上各基本体形状和大小的尺寸称为（）。A.定形尺寸(正确答案)B.定位尺寸C.外形尺寸D.总体尺寸34.判断正误：机件的真实大小应以图上所注尺寸数值为依据，与图形的比例及绘图的准确度无关。A.对(正确答案)B.错35.直线AB垂直于V面，则直线在W面上的投影是（）。A.实长不变(正确答案)B.长度缩短C.聚为一点D.无法判断36.直线AB平行于H面,则直线AB在H面上的投影是()。A.实长不变(正确答案)B.长度缩短C.聚为一点D.无法判断37.三视图可以表达零件长、宽、高三个方向的()结构和形状。A.内部B.外部C.内、外部(正确答案)D.都不是38.判断正误：左视图是从左向右投影,在侧投影面（W面）上得到的视图,它应画...
