螺纹的编程与加工G92理论动画演示课件VIP免费

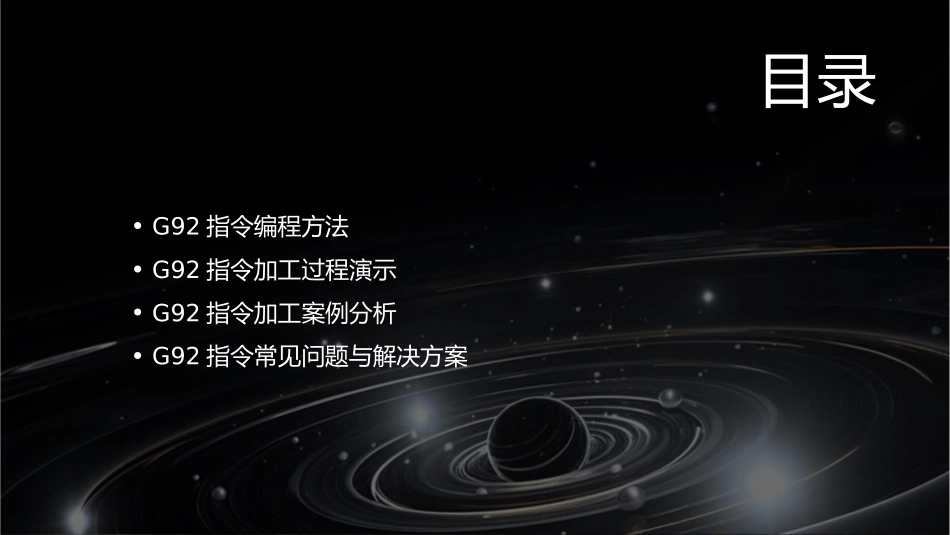

目录•G92指令编程方法•G92指令加工过程演示•G92指令加工案例分析•G92指令常见问题与解决方案G92指令的定义G92指令是用于螺纹切削的指令，它通过直接控制刀具的位移来加工螺纹。在G92指令中，需要指定螺纹的导程（即相邻两个螺纹牙之间的距离），以及刀具的起始位置。G92指令适用于加工直螺纹和锥螺纹，且不受进给速度的限制。G92指令的特点01G92指令简单易用，只需要指定导程和起始位置，无需进行复杂的计算。02G92指令加工出的螺纹精度高，表面质量好，适用于高精度的螺纹加工。03G92指令的加工效率相对较低，因为需要连续不断地切削，不能进行间断进给。G92指令的应用场景0102G92指令适用于各种类型的螺纹加工，包括圆柱螺纹、圆锥螺纹等。G92指令适用于加工各种材料，如钢、铸铁、有色金属等。03G92指令适用于各种数控机床，如车床、铣床、加工中心等。G92指令的基本格式G92指令的基本格式为：G92X(U)Z(W)IJKPQ，其中X、Z为螺纹终点坐标，I、J、K为螺纹起点相对于终点的增量坐标，P、Q为切削参数。G92指令用于在数控机床上加工螺纹，通过控制刀具的移动轨迹来形成螺纹。G92指令的参数设置参数设置是G92指令中非常重要的一环，包括切削参数、主轴转速和进给速度等。010203切削参数包括切削深度、切削宽度和切削线速度等，需要根据加工材料和刀具材料进行合理选择。主轴转速和进给速度需要根据加工要求和机床性能进行合理匹配，以保证加工质量和效率。G92指令的编程技巧在使用G92指令时，需要注意刀具路径的计算和控制，避免出现加工误差和过切现象。在加工过程中，需要合理选择切削参数和控制加工过程，以保证螺纹的质量和精度。在编程过程中，需要注意刀具路径的优化和控制，以提高加工效率和降低加工成本。加工前的准备工具准备图纸分析根据图纸要求，准备合适的刀具、量具和夹具。仔细阅读图纸，了解螺纹的规格、尺寸、精度等要求。工件定位确保工件在夹具中固定稳定，便于加工。加工过程动画演示010203刀具定位切削过程冷却与润滑根据程序设定，将刀具移动到正确的起始位置。演示G92指令在切削过程中的运用，展示切削参数的调整。介绍切削液的使用，以及如何保持刀具冷却和工件润滑。加工后处理与检测刀具退回1刀具加工完成后，将其退回到初始位置。工件检测使用量具对工件进行检测，确保满足图纸要求。23后处理根据需要，对工件进行清洗、去毛刺等后处理操作。案例一：简单螺纹的加工总结词G92指令在简单螺纹加工中的应用详细描述简单螺纹的加工通常采用G92指令，通过控制主轴的旋转和进给运动，实现螺纹的切削。在加工过程中，需要合理选择刀具、切削参数和进给速度，以确保螺纹的精度和表面质量。案例二：复杂螺纹的加工总结词G92指令在复杂螺纹加工中的应用详细描述对于复杂螺纹，如多线螺纹或异形螺纹，G92指令同样适用。在加工过程中，需要特别注意刀具的安装角度、切削深度和切削顺序，以确保螺纹的形状和尺寸符合要求。此外，还需要根据实际情况调整主轴转速和进给速度，以获得最佳的切削效果。案例三：大批量螺纹的加工总结词G92指令在大批量螺纹加工中的应用详细描述在大批量螺纹加工中，G92指令的高效性和稳定性得到了充分体现。通过合理规划切削路径、优化切削参数和刀具选择，可以有效提高生产效率并降低加工成本。同时，为了确保加工质量的一致性，需要对设备进行定期维护和校准，并加强过程控制和品质检测。问题一：G92指令参数设置错误总结词参数设置错误可能导致G92指令无法正确执行，影响螺纹加工精度和稳定性。详细描述在使用G92指令时，需要正确设置螺纹的各项参数，如螺纹类型、导程、起始角度等。如果参数设置不正确，可能导致螺纹加工失败或精度不符合要求。解决方案在编程前仔细核对参数设置，确保各项参数与实际加工需求相符。同时，参考机床操作手册或专业资料，了解G92指令的参数设置要求和规范。问题二：G92指令编程错误010203总结词详细描述解决方案编程错误可能导致G92指令无法正确执行，影响螺纹加工质量和效率。在编写G92指令时，需要遵循正确的语法规则和格式要求。如果编程错误，如指令格式不正确、坐标计算错误等，可能导致螺纹加工...
