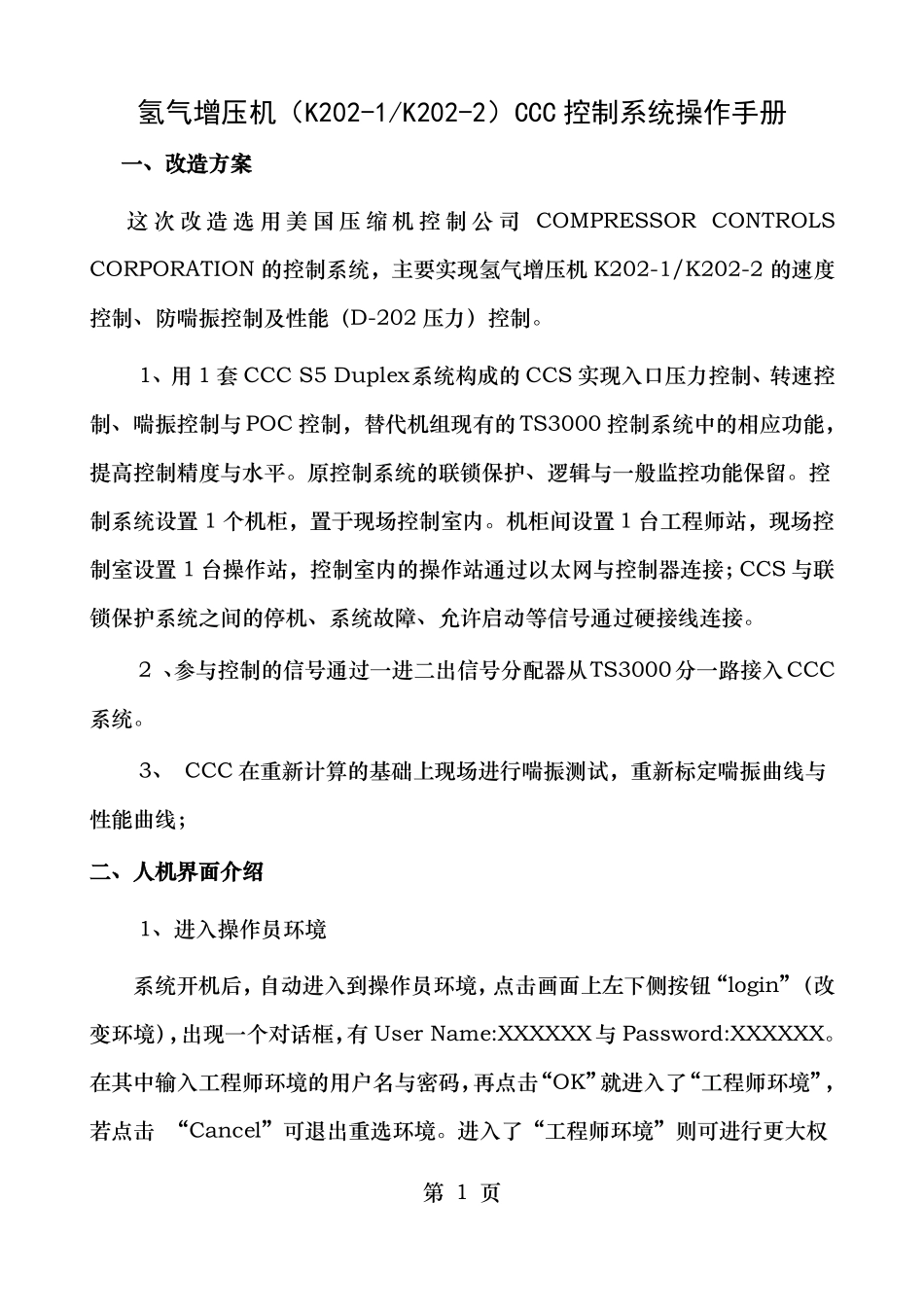

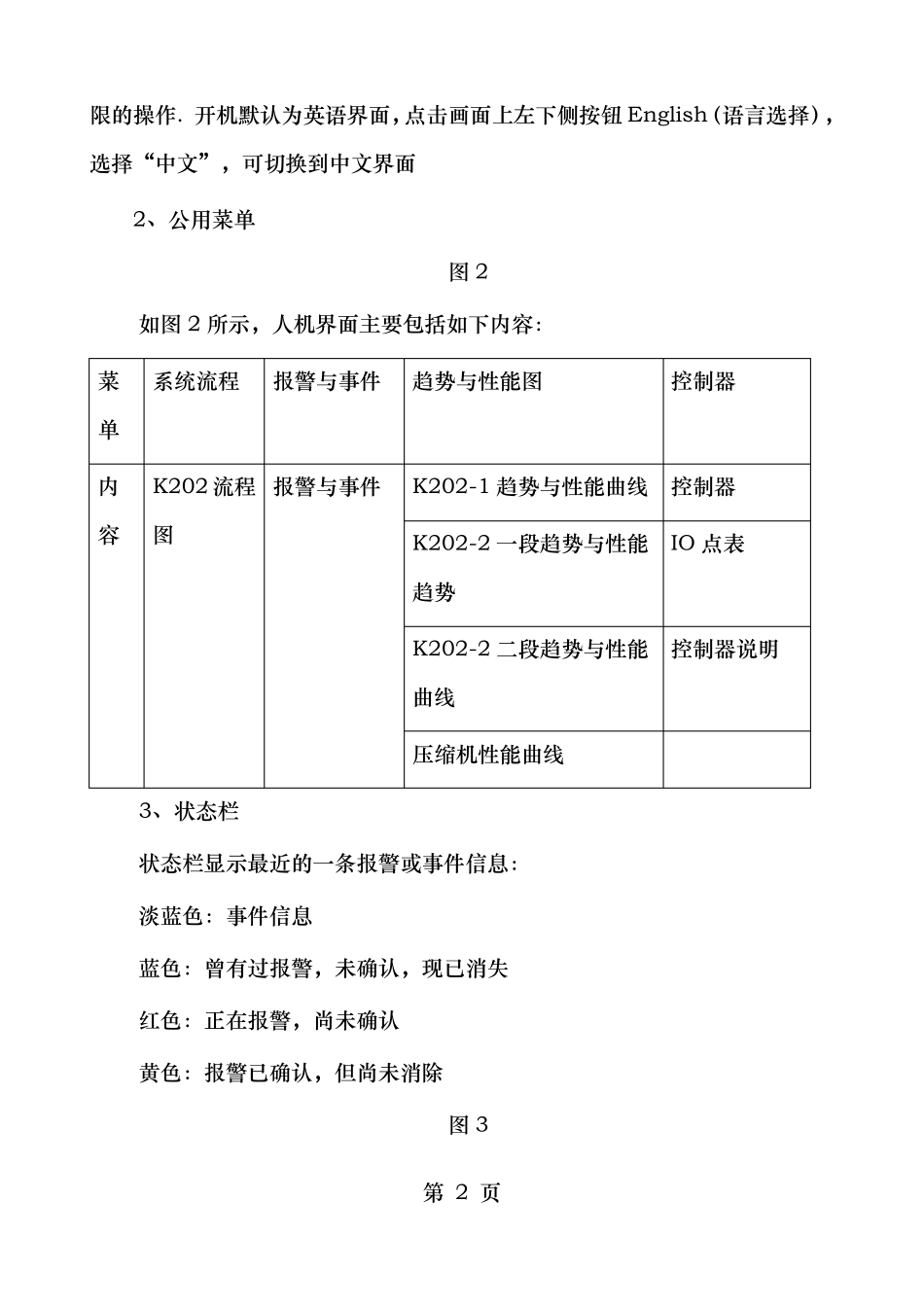

氢气增压机(K202-1/K202-2)CCC控制系统操作手册一、改造方案这次改造选用美国压缩机控制公司COMPRESSORCONTROLSCORPORATION的控制系统,主要实现氢气增压机K202-1/K202-2的速度控制、防喘振控制及性能(D-202压力)控制。1、用1套CCCS5Duplex系统构成的CCS实现入口压力控制、转速控制、喘振控制与POC控制,替代机组现有的TS3000控制系统中的相应功能,提高控制精度与水平。原控制系统的联锁保护、逻辑与一般监控功能保留。控制系统设置1个机柜,置于现场控制室内。机柜间设置1台工程师站,现场控制室设置1台操作站,控制室内的操作站通过以太网与控制器连接;CCS与联锁保护系统之间的停机、系统故障、允许启动等信号通过硬接线连接。2、参与控制的信号通过一进二出信号分配器从TS3000分一路接入CCC系统。3、CCC在重新计算的基础上现场进行喘振测试,重新标定喘振曲线与性能曲线;二、人机界面介绍1、进入操作员环境系统开机后,自动进入到操作员环境,点击画面上左下侧按钮“login”(改变环境),出现一个对话框,有UserName:XXXXXX与Password:XXXXXX。在其中输入工程师环境的用户名与密码,再点击“OK”就进入了“工程师环境”,若点击“Cancel”可退出重选环境。进入了“工程师环境”则可进行更大权第1页限的操作.开机默认为英语界面,点击画面上左下侧按钮English(语言选择),选择“中文”,可切换到中文界面2、公用菜单图2如图2所示,人机界面主要包括如下内容:菜单内容K202流程报警与事件图K202-1趋势与性能曲线控制器K202-2一段趋势与性能趋势K202-2二段趋势与性能曲线压缩机性能曲线3、状态栏状态栏显示最近的一条报警或事件信息:淡蓝色:事件信息蓝色:曾有过报警,未确认,现已消失红色:正在报警,尚未确认黄色:报警已确认,但尚未消除图3第2页系统流程报警与事件趋势与性能图控制器IO点表控制器说明图3是氢气增压机流程图,上面可以对过程参数进行监控,同时在出现仪表故障与控制器故障时报警提示。a、:调节阀符号,调速阀开时为绿色,关时为红色;防喘振阀关时为红色,开时为绿色。b、流程图操作流程图画面上控制面板上仪表直接显示给定值、测量值及阀位输出值(SP、PV、OUT),并以颜色表示正常或报警,手动或自动。仪表位号PV35%SP35%OUT35%手动:当前在用是蓝色,否则是灰色自动:当前在用是蓝色,否则是灰色报警:红色正常:绿色5、趋势在趋势图中,可按控制器对趋势组进行选择并进行各种操作,如实时趋势、历史趋势选择;趋势坐标横轴(时间)、纵轴(范围)的放大与缩小;记录时间移动与查找;趋势笔颜色定义等。第3页顶部软键具体说明如下:6、性能曲线图画面上部是喘振控制器的位号、状态及附加操作按钮。说明如下:手动:喘振控制器投入手动运行:喘振控制器正常运行安全响应(SO):喘振控制器处在安全响应状态。安全响应线在喘振线左侧,工作点到达此线,表明机组已经或无限接近喘振,此时会产生喘振控制线右移。阶梯响应(RT):在喘振线与控制线之间在控制上有一条阶梯响应线,工作点在控制线与阶梯响应线之间时,控制器实施PI控制;当工作点越过阶梯响应线时,控制器在PI控制的同时,还会叠加一个阶梯响应信号,以加大喘振控制阀的开度,增加流量,阻止工作点继续左移,引发喘振。故障策略(FB):表明喘振控制器相关仪表存在故障,信号被锁定。此时喘振控制器仍在正常工作,但应尽快处理故障仪表,或将喘振控制器投入硬手动模式。7、事件控制面板事件画面出现事件记录信息,对同一个事件,会用不同的颜色记录所处的事件状态。颜色说明如下:红色:事件报警激活黄色:报警已确认白色:清除第4页深蓝色:曾有过的报警,现已消失,但未确认蓝色:发生的事件8、报警当过程发生报警时,画面左下角的报警按钮将会闪烁,点击此按钮会进入报警窗口,察看具体的报警内容。颜色说明如下:红色:正在报警,尚未确认黄色:报警已确认,但尚未消除蓝色:曾有过报警,未确认,现已消失9、控制器汇总控制器画面由速度控制器、一段防喘振控制器、二段防喘振控制器、性能控制器及超速测试组成。三、仪表面板详解1、速度控制器PV:显示当前转速测量值。SP:显示当前...
