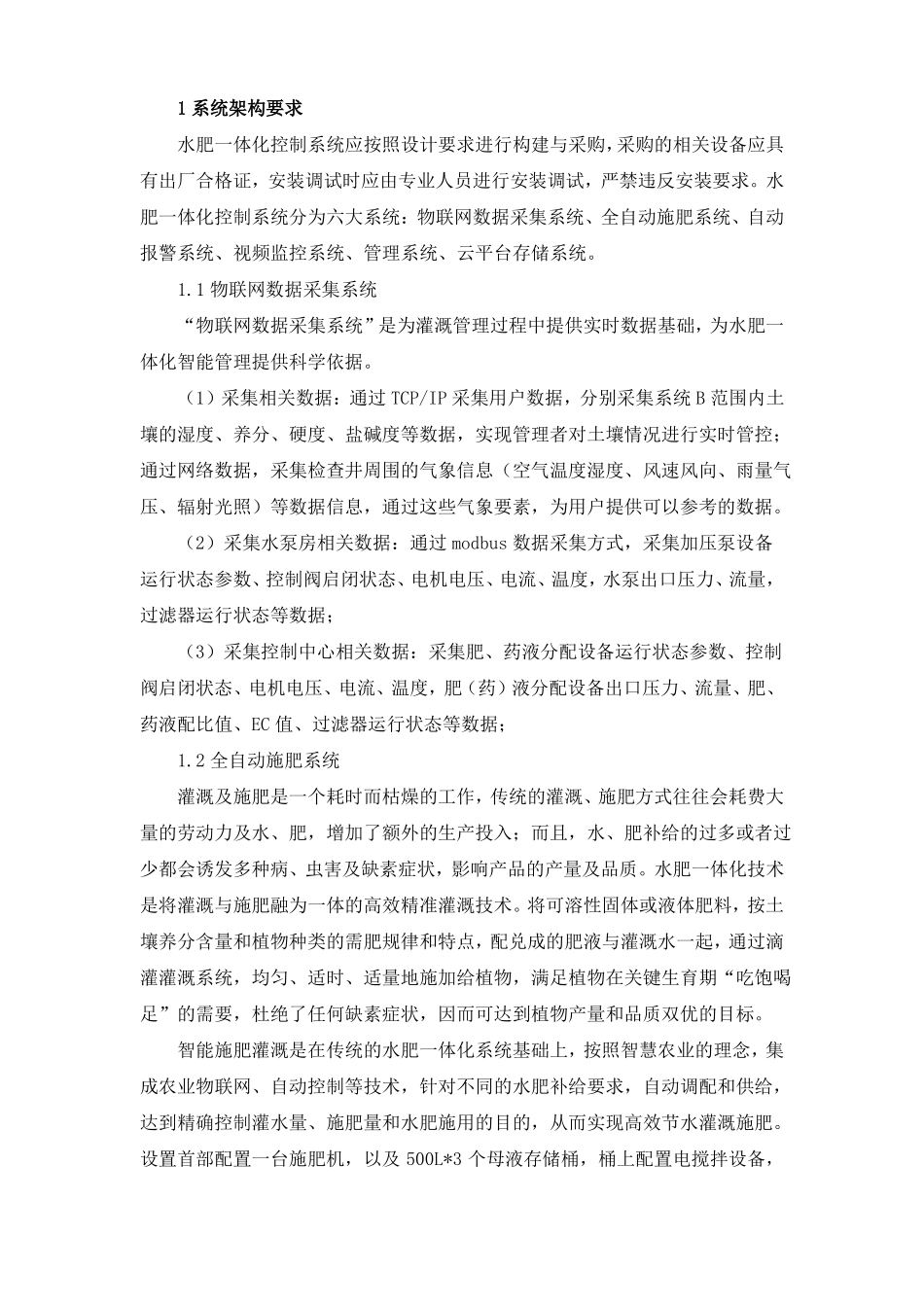

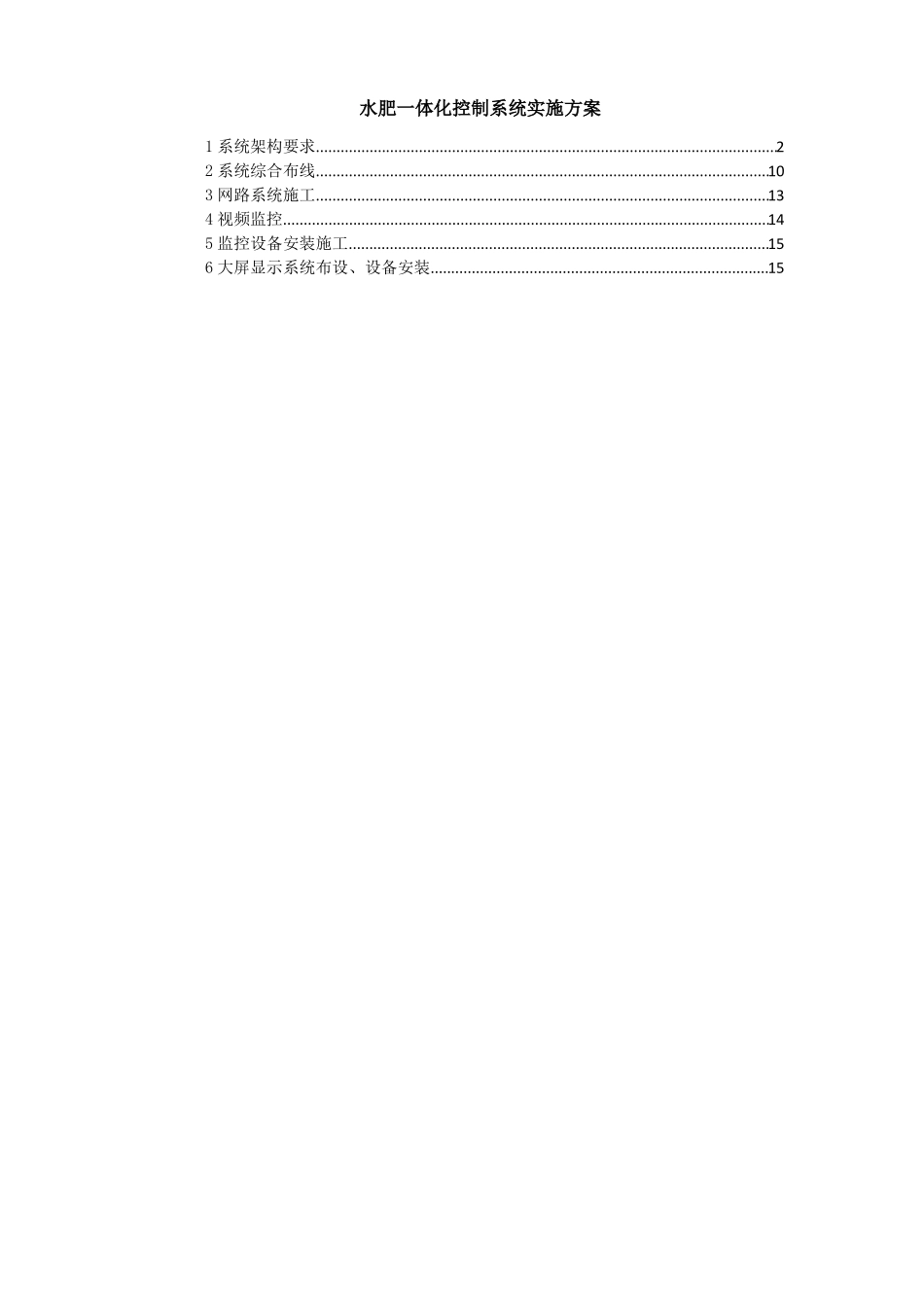

水肥一体化控制系统实施方案1系统架构要求................................................................................................................22系统综合布线..............................................................................................................103网路系统施工..............................................................................................................134视频监控......................................................................................................................145监控设备安装施工......................................................................................................156大屏显示系统布设、设备安装..................................................................................151系统架构要求水肥一体化控制系统应按照设计要求进行构建与采购，采购的相关设备应具有出厂合格证，安装调试时应由专业人员进行安装调试，严禁违反安装要求。水肥一体化控制系统分为六大系统：物联网数据采集系统、全自动施肥系统、自动报警系统、视频监控系统、管理系统、云平台存储系统。1.1物联网数据采集系统“物联网数据采集系统”是为灌溉管理过程中提供实时数据基础，为水肥一体化智能管理提供科学依据。（1）采集相关数据：通过TCP/IP采集用户数据，分别采集系统B范围内土壤的湿度、养分、硬度、盐碱度等数据，实现管理者对土壤情况进行实时管控；通过网络数据，采集检查井周围的气象信息（空气温度湿度、风速风向、雨量气压、辐射光照）等数据信息，通过这些气象要素，为用户提供可以参考的数据。（2）采集水泵房相关数据：通过modbus数据采集方式，采集加压泵设备运行状态参数、控制阀启闭状态、电机电压、电流、温度，水泵出口压力、流量，过滤器运行状态等数据；（3）采集控制中心相关数据：采集肥、药液分配设备运行状态参数、控制阀启闭状态、电机电压、电流、温度，肥（药）液分配设备出口压力、流量、肥、药液配比值、EC值、过滤器运行状态等数据；1.2全自动施肥系统灌溉及施肥是一个耗时而枯燥的工作，传统的灌溉、施肥方式往往会耗费大量的劳动力及水、肥，增加了额外的生产投入；而且，水、肥补给的过多或者过少都会诱发多种病、虫害及缺素症状，影响产品的产量及品质。水肥一体化技术是将灌溉与施肥融为一体的高效精准灌溉技术。将可溶性固体或液体肥料，按土壤养分含量和植物种类的需肥规律和特点，配兑成的肥液与灌溉水一起，通过滴灌灌溉系统，均匀、适时、适量地施加给植物，满足植物在关键生育期“吃饱喝足”的需要，杜绝了任何缺素症状，因而可达到植物产量和品质双优的目标。智能施肥灌溉是在传统的水肥一体化系统基础上，按照智慧农业的理念，集成农业物联网、自动控制等技术，针对不同的水肥补给要求，自动调配和供给，达到精确控制灌水量、施肥量和水肥施用的目的，从而实现高效节水灌溉施肥。设置首部配置一台施肥机，以及500L*3个母液存储桶，桶上配置电搅拌设备，施肥机采用旁路式连接结构。实现控制电磁阀自动水肥一体化。在线CE/pH监测，实现肥料配比，准确可靠。另一方面配套PH值、EC值及系统故障报警功能,定期校验功能。配方设置：点击首页“配方设置”按钮，进入配方设置界面。界面布局分左右两侧，左侧是已经有的配方列表，右侧是每个配方对应的详细信息。如果没有选择任何配方，则默认显示空表，即显示新增配方的样式。新增配方：点击顶部“新增配方”按钮，右侧配方表将被复原，此时可以对配方信息进行编辑，包括配方名称，备注，水肥比，ec、ph设定以及选择使用哪些阀门或者阀门组适用于该配方。点击右上角保存按钮即可保存配方。编辑配方：点选左侧配方列表中的已有配方，右侧配方表将显示已有配方的内容，此时可以对已有配方进行修改，保存以及删除。历史数据：点击首页“历史数据”按钮，进入历史数据界面。界面有四个功能模块：操作日志，警报记录，EC数据，PH数据（1）操作日志：显示施肥机站点的操作情况，开...
