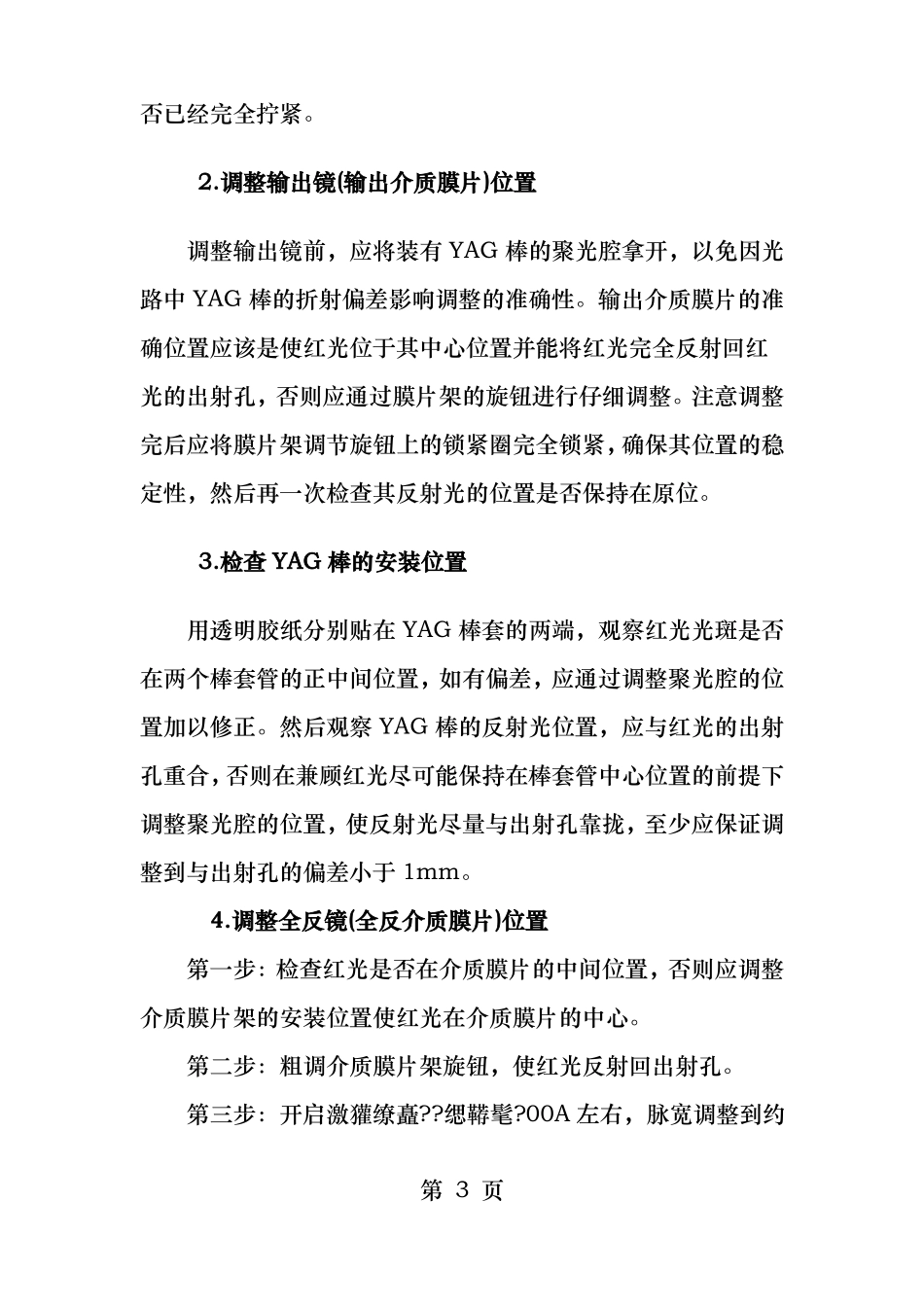

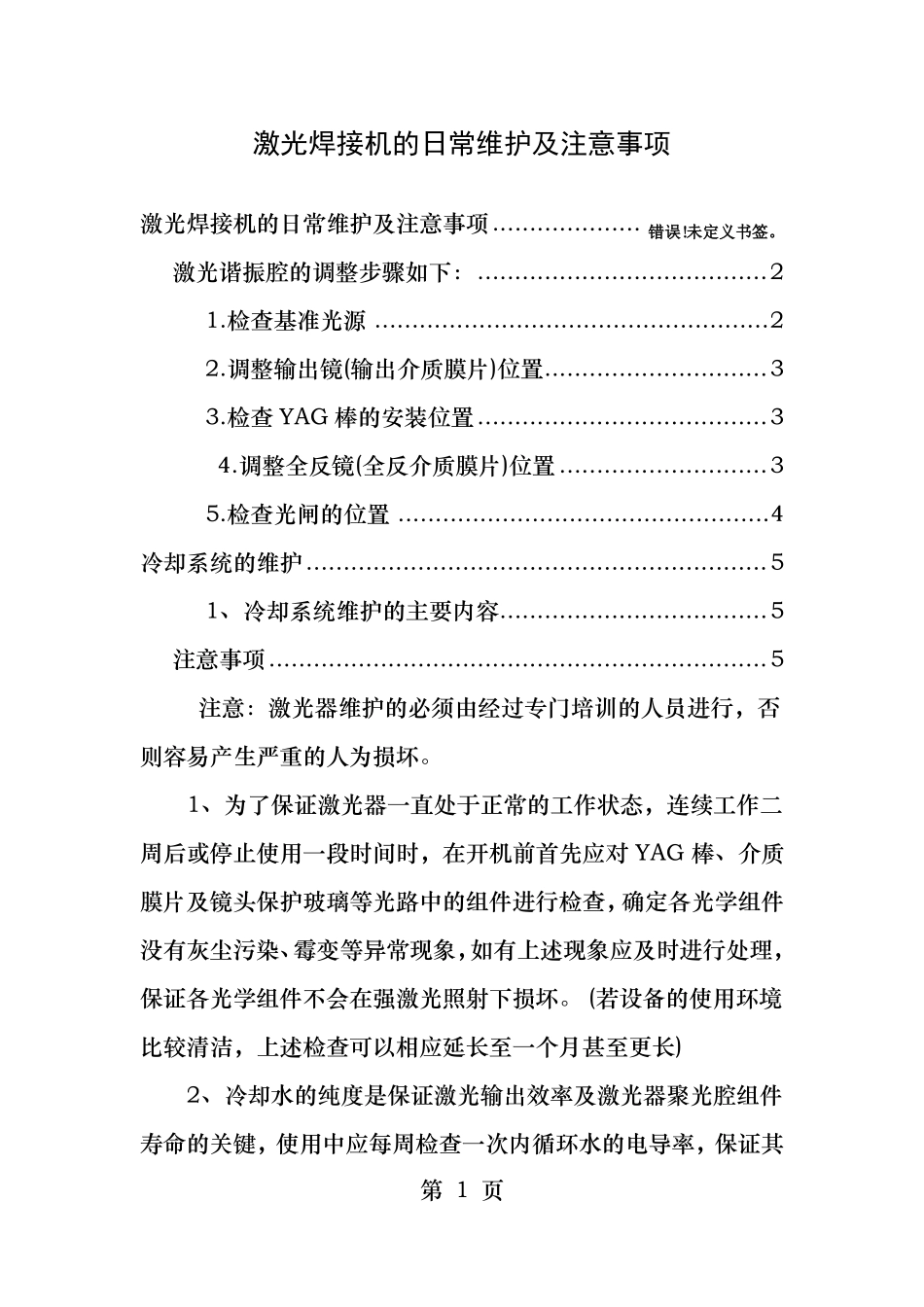

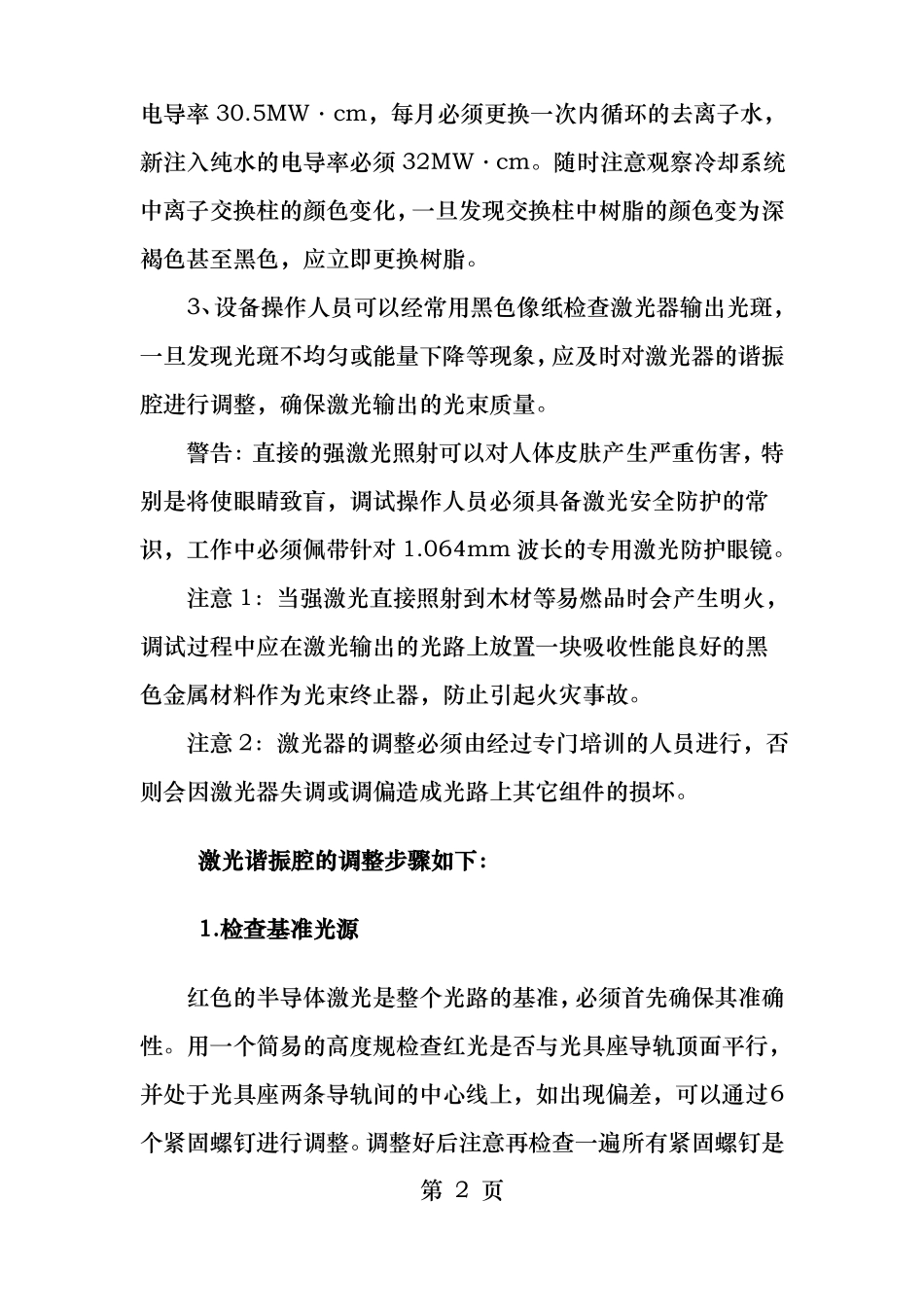

激光焊接机的日常维护及注意事项激光焊接机的日常维护及注意事项....................错误!未定义书签。激光谐振腔的调整步骤如下：.......................................21.检查基准光源.....................................................22.调整输出镜(输出介质膜片)位置..............................33.检查YAG棒的安装位置.......................................34.调整全反镜(全反介质膜片)位置............................35.检查光闸的位置..................................................4冷却系统的维护..............................................................51、冷却系统维护的主要内容....................................5注意事项...................................................................5注意：激光器维护的必须由经过专门培训的人员进行，否则容易产生严重的人为损坏。1、为了保证激光器一直处于正常的工作状态，连续工作二周后或停止使用一段时间时，在开机前首先应对YAG棒、介质膜片及镜头保护玻璃等光路中的组件进行检查，确定各光学组件没有灰尘污染、霉变等异常现象，如有上述现象应及时进行处理，保证各光学组件不会在强激光照射下损坏。(若设备的使用环境比较清洁，上述检查可以相应延长至一个月甚至更长)2、冷却水的纯度是保证激光输出效率及激光器聚光腔组件寿命的关键，使用中应每周检查一次内循环水的电导率，保证其第1页电导率30.5MW·cm，每月必须更换一次内循环的去离子水，新注入纯水的电导率必须32MW·cm。随时注意观察冷却系统中离子交换柱的颜色变化，一旦发现交换柱中树脂的颜色变为深褐色甚至黑色，应立即更换树脂。3、设备操作人员可以经常用黑色像纸检查激光器输出光斑，一旦发现光斑不均匀或能量下降等现象，应及时对激光器的谐振腔进行调整，确保激光输出的光束质量。警告：直接的强激光照射可以对人体皮肤产生严重伤害，特别是将使眼睛致盲，调试操作人员必须具备激光安全防护的常识，工作中必须佩带针对1.064mm波长的专用激光防护眼镜。注意1：当强激光直接照射到木材等易燃品时会产生明火，调试过程中应在激光输出的光路上放置一块吸收性能良好的黑色金属材料作为光束终止器，防止引起火灾事故。注意2：激光器的调整必须由经过专门培训的人员进行，否则会因激光器失调或调偏造成光路上其它组件的损坏。激光谐振腔的调整步骤如下：1.检查基准光源红色的半导体激光是整个光路的基准，必须首先确保其准确性。用一个简易的高度规检查红光是否与光具座导轨顶面平行，并处于光具座两条导轨间的中心线上，如出现偏差，可以通过6个紧固螺钉进行调整。调整好后注意再检查一遍所有紧固螺钉是第2页否已经完全拧紧。2.调整输出镜(输出介质膜片)位置调整输出镜前，应将装有YAG棒的聚光腔拿开，以免因光路中YAG棒的折射偏差影响调整的准确性。输出介质膜片的准确位置应该是使红光位于其中心位置并能将红光完全反射回红光的出射孔，否则应通过膜片架的旋钮进行仔细调整。注意调整完后应将膜片架调节旋钮上的锁紧圈完全锁紧，确保其位置的稳定性，然后再一次检查其反射光的位置是否保持在原位。3.检查YAG棒的安装位置用透明胶纸分别贴在YAG棒套的两端，观察红光光斑是否在两个棒套管的正中间位置，如有偏差，应通过调整聚光腔的位置加以修正。然后观察YAG棒的反射光位置，应与红光的出射孔重合，否则在兼顾红光尽可能保持在棒套管中心位置的前提下调整聚光腔的位置，使反射光尽量与出射孔靠拢，至少应保证调整到与出射孔的偏差小于1mm。4.调整全反镜(全反介质膜片)位置第一步：检查红光是否在介质膜片的中间位置，否则应调整介质膜片架的安装位置使红光在介质膜片的中心。第二步：粗调介质膜片架旋钮，使红光反射回出射孔。第三步：开启激獾缭矗??缌鞯髦?00A左右，脉宽调整到约第3页2ms，重复频率调整到0Hz，踩一下脚踏开关使脉冲氙灯闪光，此时用完全暴光的全黑像纸放在输出镜前，可以观察到有激光输出，反复调整膜片架的两个旋钮，使输出光斑最圆且均匀，然后逐渐降低电流至120A左右，进一步反复仔细地微调...
