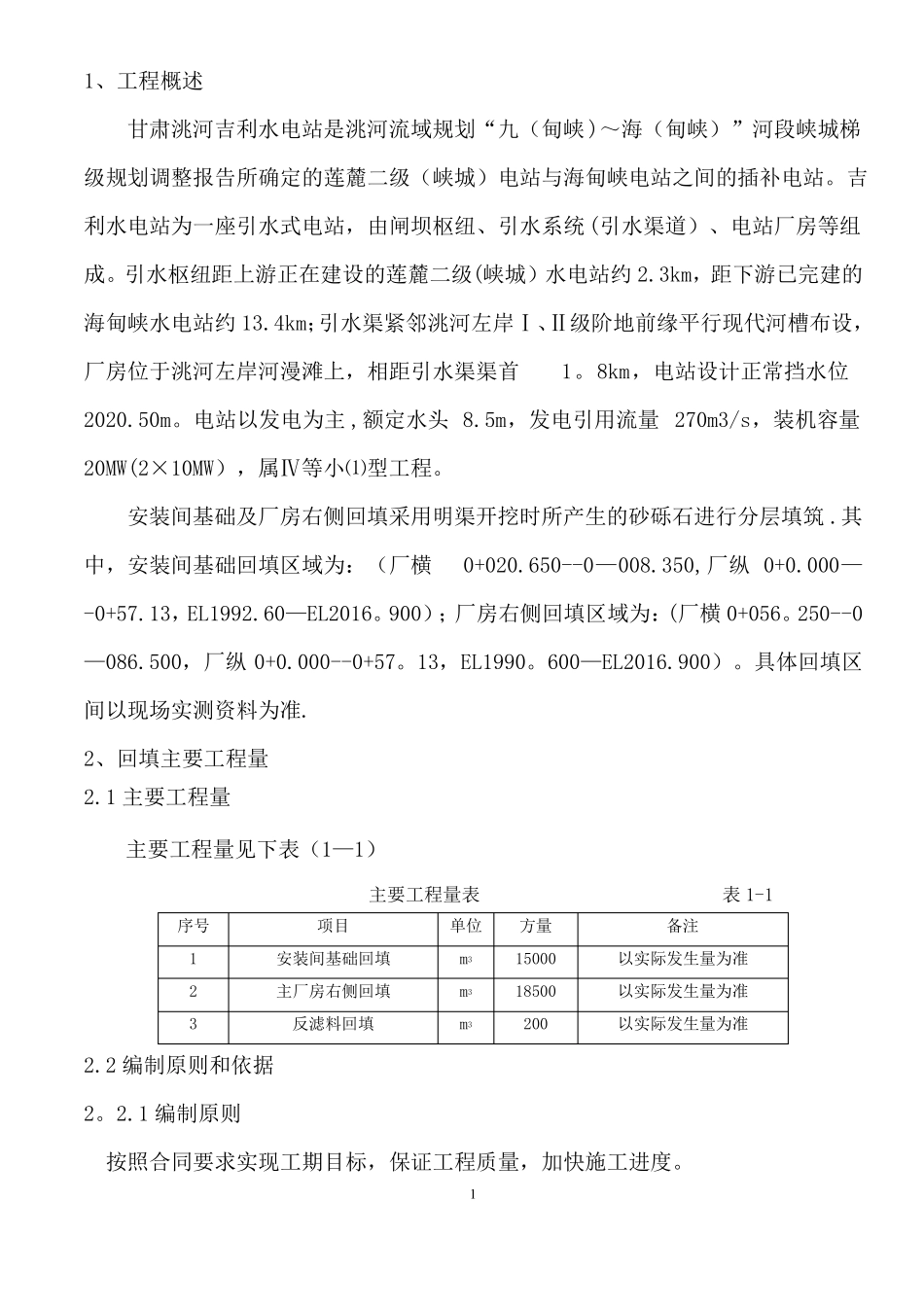

1、工程概述甘肃洮河吉利水电站是洮河流域规划“九（甸峡)～海（甸峡）”河段峡城梯级规划调整报告所确定的莲麓二级（峡城）电站与海甸峡电站之间的插补电站。吉利水电站为一座引水式电站，由闸坝枢纽、引水系统(引水渠道）、电站厂房等组成。引水枢纽距上游正在建设的莲麓二级(峡城）水电站约2.3km，距下游已完建的海甸峡水电站约13.4km；引水渠紧邻洮河左岸Ⅰ、Ⅱ级阶地前缘平行现代河槽布设，厂房位于洮河左岸河漫滩上，相距引水渠渠首1。8km，电站设计正常挡水位2020.50m。电站以发电为主,额定水头8.5m，发电引用流量270m3/s，装机容量20MW(2×10MW），属Ⅳ等小⑴型工程。安装间基础及厂房右侧回填采用明渠开挖时所产生的砂砾石进行分层填筑.其中，安装间基础回填区域为：（厂横0+020.650--0—008.350,厂纵0+0.000—-0+57.13，EL1992.60—EL2016。900）；厂房右侧回填区域为：(厂横0+056。250--0—086.500，厂纵0+0.000--0+57。13，EL1990。600—EL2016.900）。具体回填区间以现场实测资料为准.2、回填主要工程量2.1主要工程量主要工程量见下表（1—1）主要工程量表表1-1序号123项目安装间基础回填主厂房右侧回填反滤料回填单位mmm333方量1500018500200备注以实际发生量为准以实际发生量为准以实际发生量为准2.2编制原则和依据2。2.1编制原则按照合同要求实现工期目标，保证工程质量，加快施工进度。12。2.2编制依据1.设计图纸:2.国家现行施工规范《砂砾石回填施工规范》（DL/T5129--2001）3.质量控制目标在砂砾石回填及碾压施工过程中严格按照施工图纸及规范要求施工,在施工过程中及时调整,优化施工，保证施工质量和施工进度.回填单元工程质量合格率达到100％，优良率达到85％以上.4、施工布置4.1施工水、电施工用水主要为回填时调整回填料含水率用水，用水量较小,直接利用发电厂房施工供水系统.回填施工所用用电设备总功率不大，施工电源可以用低压电缆引接厂房施工区电源至回填施工区。4.2施工道路及机械布置利用原有施工道路，施工道路必须满足回填用机械设备及自卸汽车的通行.填筑施工机械主要为自卸车、震动碾、装载机、推土机、反铲、平板震动夯。4。3料源回填料采用引水渠施工时开挖出来的砂砾石,用反铲挖掘机配合装载机装车，自卸汽车运输至工作面。反滤料利用人工在现场拣集，所采集的砂砾石粒径、强度等要符合要求，骨料直接从料场铲运。回填时人工辅以平板振动夯夯实。5、进度工期及施工强度5.1进度工期2根据投标进度计划安排和目前的工程进度：回填施工总工期为20天。2011年4月7日开始，2011年4月27日完成。5。2施工强度此次回填总量为33500ｍ３。根据工期计划安排，平均每日回填强度为1675ｍ３。6、施工排水及基坑淤泥、饱和土的处理基坑渗漏水、施工产生的废水等采用两台7。5KW潜水泵抽排（一台为备用）至左岸排水渠。基坑淤泥和饱和土用反铲挖掘机挖出，20T自卸汽车运输至指定渣场.7、回填顺序及施工方法7.1回填施工依据《砂砾石回填施工规范》的要求,进行分层回填，碾压后的最大分层厚度不大于一米.a、填筑方法测量出实际的边坡及高程线并报监理工程师复核,确定实际回填方量。经监理工程师批准后进行回填施工.饱和土清理完成后，在建基面及集中渗水部位设置反滤层，厚度1米，反滤料采用人工拣集的一定粒径的卵石和混凝土骨料。人工辅助打夯机夯实。粒径及铺设方法、施工质量均应满足规范要求。回填时采用自卸汽车进占法卸料，推土机向前进占平料。在平料过程中,及时检查铺料厚度,严格控制含水量，对超厚部位立即进行处理，对于一些凹坑辅以人工整平。碾压采用18t振动碾进退错距法进行碾压,并严格控制压实遍数，防止超压和漏压。碾压时碾迹搭接宽度顺碾压方向不小于0。3~0。5m,垂直碾压方向为1。0～1。5m.碾压完毕经取样合格后，压实面洒水湿润再进行下一层填筑。3b、接合部位回填施工（1)在与边坡及混凝土接缝部位回填时,配合回填的上升速度，采用平板振动夯辅助分层进行夯实，并使含水量控制在规定范围内，然后继续铺填新土进行压实。7.2回填施工参数回填原材料采用明渠开挖所产生的原装砂砾石,其干容重不得小于20KN/m3，且粒径、含水率等均应符合规范要求。...
