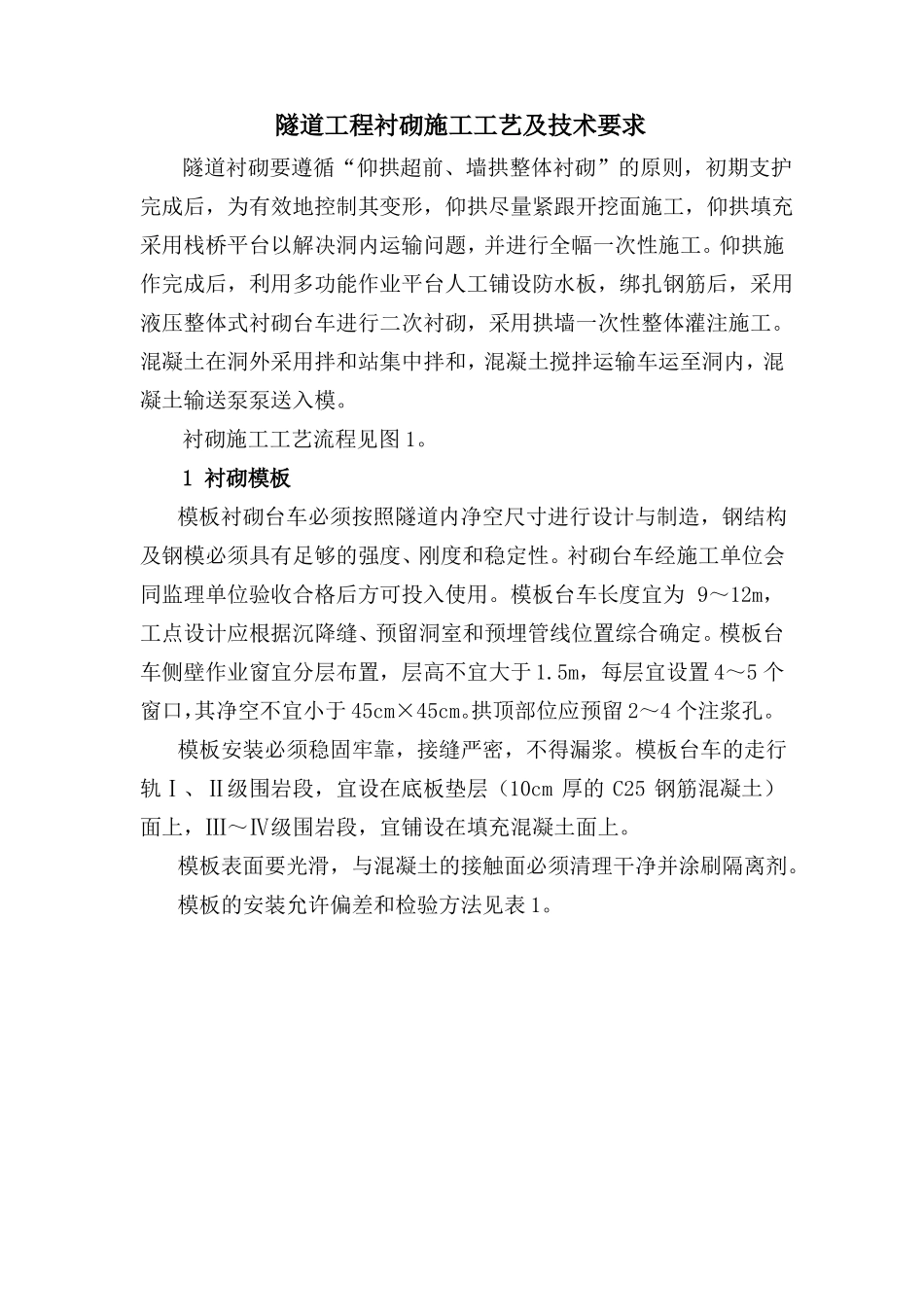

隧道工程衬砌施工工艺及技术要求_第1页
1/16
隧道工程衬砌施工工艺及技术要求_第2页
2/16
隧道工程衬砌施工工艺及技术要求_第3页
3/16
隧道工程衬砌施工工艺及技术要求隧道衬砌要遵循“仰拱超前、墙拱整体衬砌”的原则,初期支护完成后,为有效地控制其变形,仰拱尽量紧跟开挖面施工,仰拱填充采用栈桥平台以解决洞内运输问题,并进行全幅一次性施工。仰拱施作完成后,利用多功能作业平台人工铺设防水板,绑扎钢筋后,采用液压整体式衬砌台车进行二次衬砌,采用拱墙一次性整体灌注施工。混凝土在洞外采用拌和站集中拌和,混凝土搅拌运输车运至洞内,混凝土输送泵泵送入模。衬砌施工工艺流程见图1。1衬砌模板模板衬砌台车必须按照隧道内净空尺寸进行设计与制造,钢结构及钢模必须具有足够的强度、刚度和稳定性。衬砌台车经施工单位会同监理单位验收合格后方可投入使用。模板台车长度宜为9~12m,工点设计应根据沉降缝、预留洞室和预埋管线位置综合确定。模板台车侧壁作业窗宜分层布置,层高不宜大于1.5m,每层宜设置4~5个窗口,其净空不宜小于45cm×45cm。拱顶部位应预留2~4个注浆孔。模板安装必须稳固牢靠,接缝严密,不得漏浆。模板台车的走行轨Ⅰ、Ⅱ级围岩段,宜设在底板垫层(10cm厚的C25钢筋混凝土)面上,Ⅲ~Ⅳ级围岩段,宜铺设在填充混凝土面上。模板表面要光滑,与混凝土的接触面必须清理干净并涂刷隔离剂。模板的安装允许偏差和检验方法见表1。图1衬砌施工工艺流程图监控量测确定施作二衬时间施工准备洞外混凝土拌合台车移位1.敷设防水板及盲沟2.中线水平放样3.铺设衬砌台车轨道涂刷脱模剂1.水平定位立模2.拱部中心线定位3.边墙模板净空定位1.清理基底2.装设钢制挡头模板3.装设止水条1.自检2.监理工程师隐检捣固混凝土运输台车定位施作止水带混凝土泵送隐蔽检查灌筑混凝土台车脱模退出养护表1模板安装允许偏差和检验方法序号12345项目边墙角起拱线拱顶模板表面平整度相邻浇筑段表面高低差允许偏差(mm)±15±10+10、05±10检验方法尺量尺量水准测量2m靠尺和塞尺尺量2衬砌钢筋钢筋加工弯制前应调直,并将表面油渍、水泥浆和浮皮铁锈等均应清除干净;加工后的钢筋表面不应有削弱钢筋截面的伤痕;利用冷拉方法矫直伸长率:Ⅰ级钢筋不得超过2%,Ⅱ级钢筋不得超过1%。⑴钢筋的加工应符合设计要求,其允许偏差和检验方法符合表2规定。表2钢筋加工允许偏差和检验方法序号123名称受力钢筋顺长度方向的全长弯起钢筋的弯折位置箍筋内净尺寸允许偏差(mm)±1020±3尺量检验方法检验数量:施工单位按钢筋编号各抽检10%,并各不少于3件。⑵钢筋安装及保护层厚度允许偏差和检验方法应符合表3规定。表3钢筋安装及保护层厚度允许偏差(mm)和检验方法序号12345名称双排钢筋,上排钢筋与下排钢筋间距同一排中受力钢筋水平间距分布钢筋间距箍筋间距钢筋保护层厚度允许偏差±5±20±20±20+10、-5检验方法尺量两端、中间各1处尺量连续3处尺量两端、中间各2处检验数量:施工单位全部检查。⑶钢筋接头应设置在承受应力较小处,并应分散布置。配制在“同一截面”内受力钢筋接头的截面面积,占受力钢筋总截面面积的百分率,应符合设计要求。当设计未提出要求时,应符合下列规定:①焊(连)接接头在受弯构件的受拉区不得大于50%,轴心受拉构件不得大于25%;②在构件的受拉区,绑扎接头不得大于25%,在受压区不得大于50%;③钢筋接头应避开钢筋的弯曲处,距离弯曲点的距离不得小于钢筋直径的10倍。④在同一根钢筋上应少设接头。“同一截面”内,同一根钢筋上不得超过一个接头。⑷采用电弧焊焊接,单面搭接焊,其搭接长度不得小于10d,双面搭接焊,其搭接长度不得小于5d,焊缝宽度不小于0.8d且不小于10㎜,焊缝高度不小于0.3d且不小于4㎜。3二次衬砌3.1施工方法拱墙二次衬砌采用全断面整体钢模衬砌台车、混凝土搅拌运输车运输、泵送砼灌注,振捣器捣固,挡头模采用钢模或木模。混凝土浇筑要左右对称进行,防止钢模台车偏移。砼生产采用自动计量拌合站拌合,砼拌合站设置应满足冬季施工要求。3.2施工程序⑴二次衬砌施作应符合以下要求:①深埋隧道二次衬砌施作一般情况下应在围岩和初期支护变形基本稳定后进行,变形基本稳定应符合:隧道周边变形速率明显下降并趋于缓和;或水平收敛(拱脚附近7d平均值)小于0.2mm/d,拱顶...
