建筑工程常用防水材料的进场检验与取样VIP免费

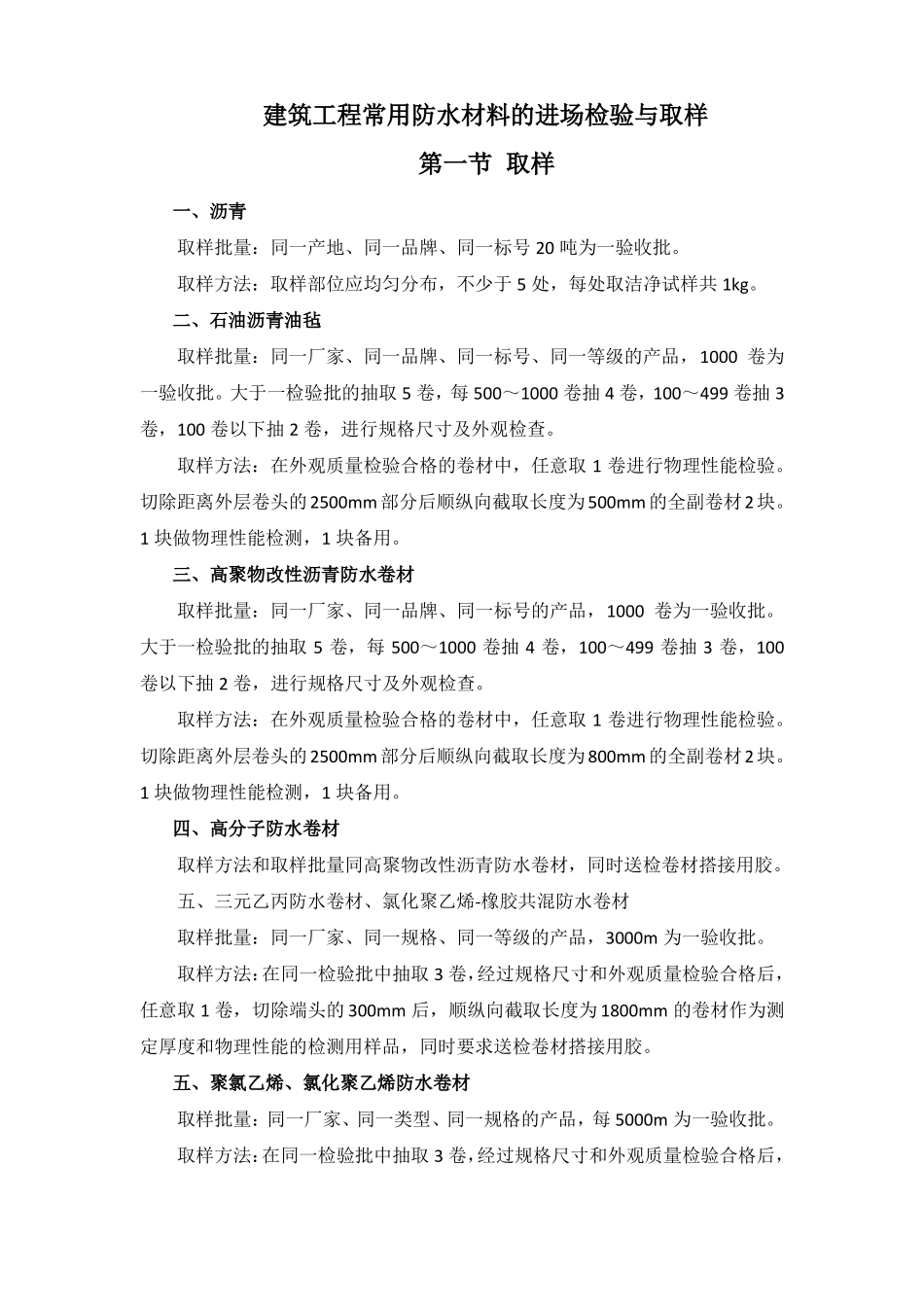

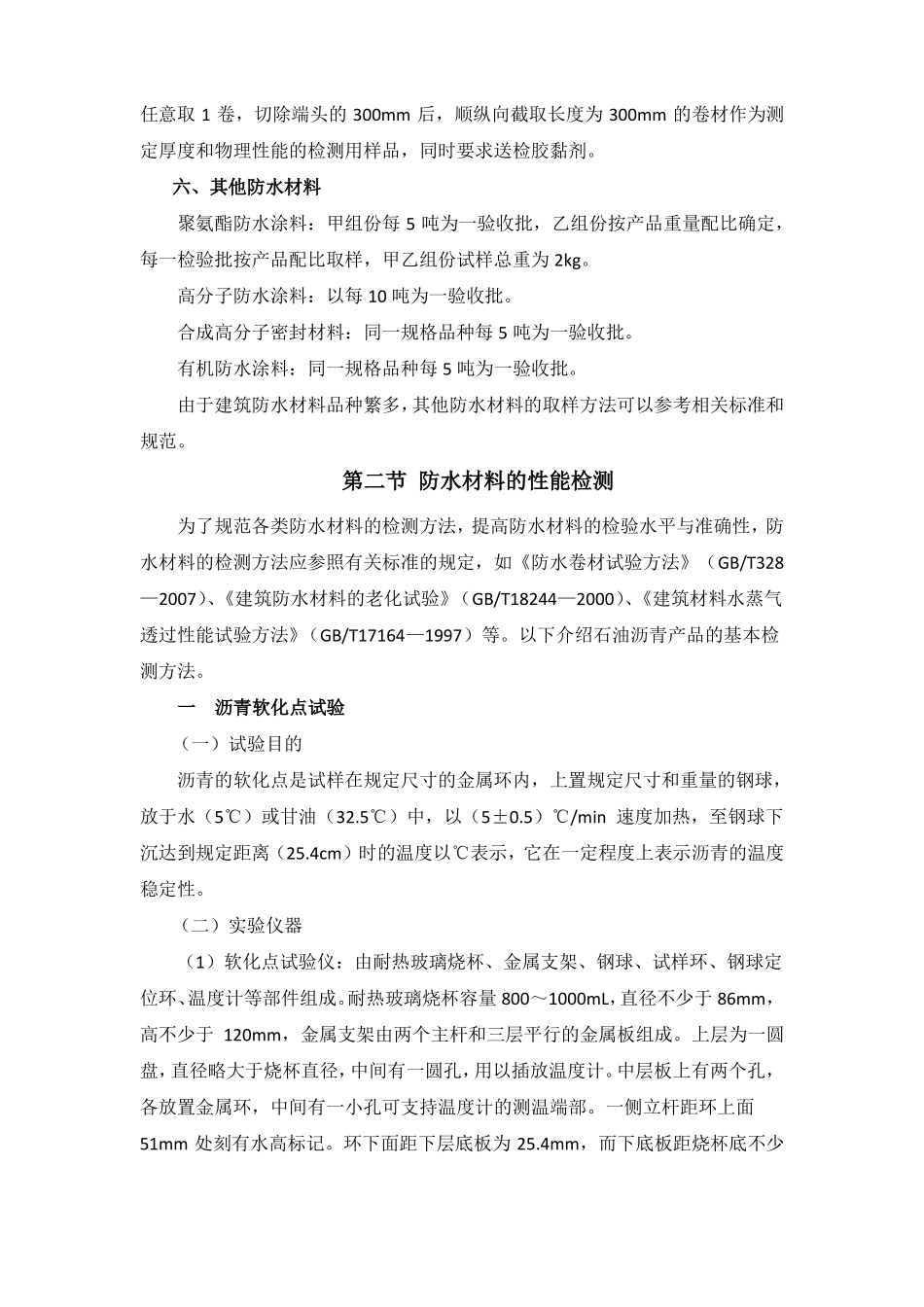

建筑工程常用防水材料的进场检验与取样第一节取样一、沥青取样批量：同一产地、同一品牌、同一标号20吨为一验收批。取样方法：取样部位应均匀分布，不少于5处，每处取洁净试样共1kg。二、石油沥青油毡取样批量：同一厂家、同一品牌、同一标号、同一等级的产品，1000卷为一验收批。大于一检验批的抽取5卷，每500～1000卷抽4卷，100～499卷抽3卷，100卷以下抽2卷，进行规格尺寸及外观检查。取样方法：在外观质量检验合格的卷材中，任意取1卷进行物理性能检验。切除距离外层卷头的2500mm部分后顺纵向截取长度为500mm的全副卷材2块。1块做物理性能检测，1块备用。三、高聚物改性沥青防水卷材取样批量：同一厂家、同一品牌、同一标号的产品，1000卷为一验收批。大于一检验批的抽取5卷，每500～1000卷抽4卷，100～499卷抽3卷，100卷以下抽2卷，进行规格尺寸及外观检查。取样方法：在外观质量检验合格的卷材中，任意取1卷进行物理性能检验。切除距离外层卷头的2500mm部分后顺纵向截取长度为800mm的全副卷材2块。1块做物理性能检测，1块备用。四、高分子防水卷材取样方法和取样批量同高聚物改性沥青防水卷材，同时送检卷材搭接用胶。五、三元乙丙防水卷材、氯化聚乙烯-橡胶共混防水卷材取样批量：同一厂家、同一规格、同一等级的产品，3000m为一验收批。取样方法：在同一检验批中抽取3卷，经过规格尺寸和外观质量检验合格后，任意取1卷，切除端头的300mm后，顺纵向截取长度为1800mm的卷材作为测定厚度和物理性能的检测用样品，同时要求送检卷材搭接用胶。五、聚氯乙烯、氯化聚乙烯防水卷材取样批量：同一厂家、同一类型、同一规格的产品，每5000m为一验收批。取样方法：在同一检验批中抽取3卷，经过规格尺寸和外观质量检验合格后，任意取1卷，切除端头的300mm后，顺纵向截取长度为300mm的卷材作为测定厚度和物理性能的检测用样品，同时要求送检胶黏剂。六、其他防水材料聚氨酯防水涂料：甲组份每5吨为一验收批，乙组份按产品重量配比确定，每一检验批按产品配比取样，甲乙组份试样总重为2kg。高分子防水涂料：以每10吨为一验收批。合成高分子密封材料：同一规格品种每5吨为一验收批。有机防水涂料：同一规格品种每5吨为一验收批。由于建筑防水材料品种繁多，其他防水材料的取样方法可以参考相关标准和规范。第二节防水材料的性能检测为了规范各类防水材料的检测方法，提高防水材料的检验水平与准确性，防水材料的检测方法应参照有关标准的规定，如《防水卷材试验方法》（GB/T328—2007）、《建筑防水材料的老化试验》（GB/T18244—2000）、《建筑材料水蒸气透过性能试验方法》（GB/T17164—1997）等。以下介绍石油沥青产品的基本检测方法。一沥青软化点试验（一）试验目的沥青的软化点是试样在规定尺寸的金属环内，上置规定尺寸和重量的钢球，放于水（5℃）或甘油（32.5℃）中，以（5±0.5）℃/min速度加热，至钢球下沉达到规定距离（25.4cm）时的温度以℃表示，它在一定程度上表示沥青的温度稳定性。（二）实验仪器（1）软化点试验仪：由耐热玻璃烧杯、金属支架、钢球、试样环、钢球定位环、温度计等部件组成。耐热玻璃烧杯容量800～1000mL，直径不少于86mm，高不少于120mm，金属支架由两个主杆和三层平行的金属板组成。上层为一圆盘，直径略大于烧杯直径，中间有一圆孔，用以插放温度计。中层板上有两个孔，各放置金属环，中间有一小孔可支持温度计的测温端部。一侧立杆距环上面51mm处刻有水高标记。环下面距下层底板为25.4mm，而下底板距烧杯底不少于12.7mm，也不得大于19mm。三层金属板和两个主杆由两螺母固定在一起；钢球直径9.53mm，质量（3.5±0.05）g；试样杯由黄铜或不锈钢制成，高（6.4±0.1）mm，下端有一个2mm的凹槽；钢球定位环由黄铜或不锈钢制成，如图9.1所示。图9.1软化点测定仪（2）温度计：0～80℃，分度为0.5℃。（3）装有温度调节器的电炉或其他加热炉具（液化石油气、天然气等）。应采用带有振荡搅拌器的加热电炉，振荡搅拌器置于烧杯底部。（4）试样底板：金属板（表面粗糙度应达Ra0.8µm）或玻璃板。（5）恒温水槽：控温的准确度为0.5℃。（6）平直刮刀。（7）甘油...
