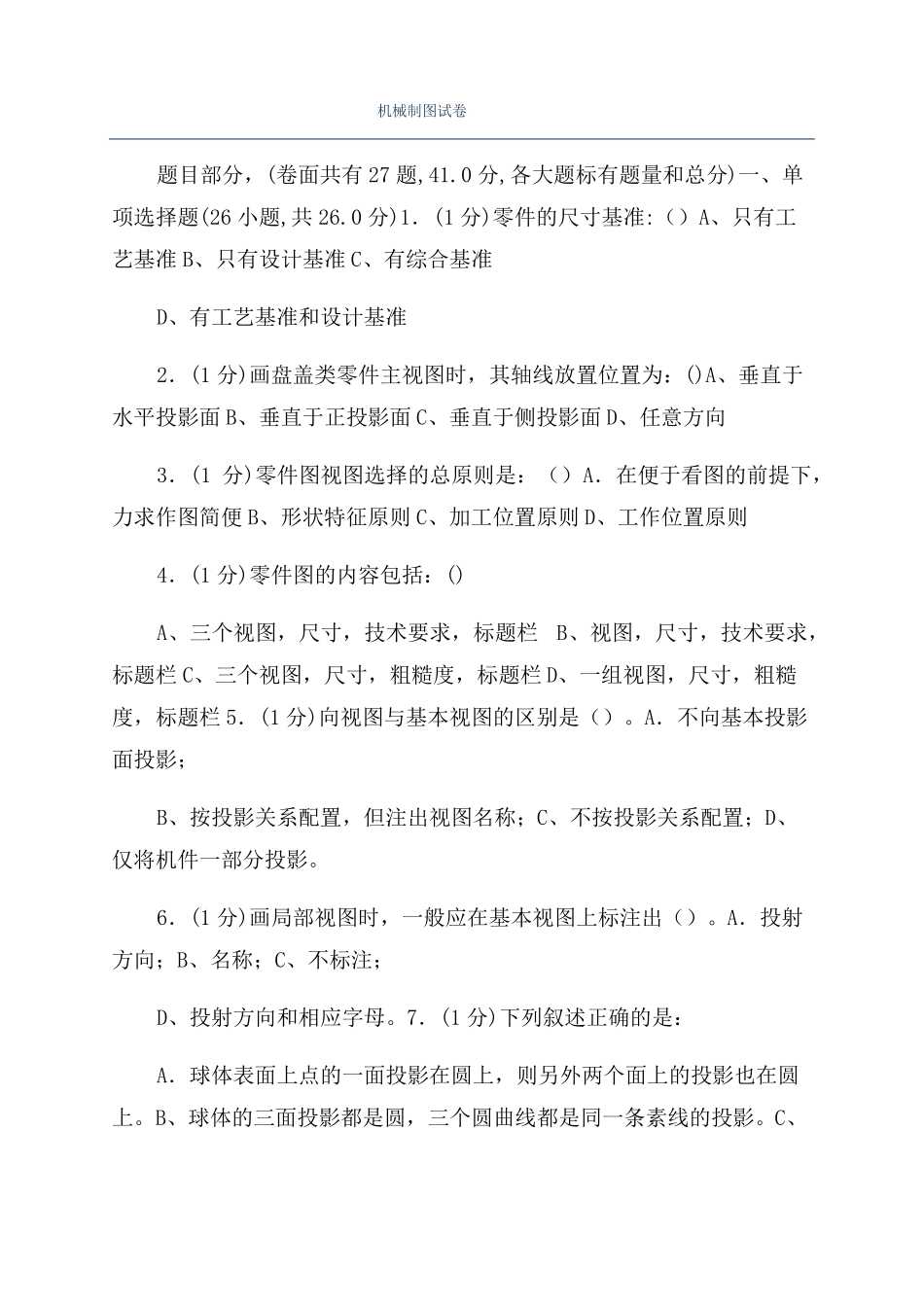

机械制图试卷题目部分，(卷面共有27题,41.0分,各大题标有题量和总分)一、单项选择题(26小题,共26.0分)1．(1分)零件的尺寸基准:（）A、只有工艺基准B、只有设计基准C、有综合基准D、有工艺基准和设计基准2．(1分)画盘盖类零件主视图时，其轴线放置位置为：()A、垂直于水平投影面B、垂直于正投影面C、垂直于侧投影面D、任意方向3．(1分)零件图视图选择的总原则是：（）A．在便于看图的前提下，力求作图简便B、形状特征原则C、加工位置原则D、工作位置原则4．(1分)零件图的内容包括：()A、三个视图，尺寸，技术要求，标题栏B、视图，尺寸，技术要求，标题栏C、三个视图，尺寸，粗糙度，标题栏D、一组视图，尺寸，粗糙度，标题栏5．(1分)向视图与基本视图的区别是（）。A．不向基本投影面投影；B、按投影关系配置，但注出视图名称；C、不按投影关系配置；D、仅将机件一部分投影。6．(1分)画局部视图时，一般应在基本视图上标注出（）。A．投射方向；B、名称；C、不标注；D、投射方向和相应字母。7．(1分)下列叙述正确的是：A．球体表面上点的一面投影在圆上，则另外两个面上的投影也在圆上。B、球体的三面投影都是圆，三个圆曲线都是同一条素线的投影。C、求球体表面上点的三面投影，可用素线法和纬圆法。D、求球体表面上点的三面投影，可用纬圆法。8．(1分)能同时表示出机件上下和前后方位的视图是（）。A、主视图；B、后视图；C、左视图；D、仰视图。9．(1分)装配图的内容包括：()B、视图，尺寸，技术要求，标题栏C、一组视图，必要的尺寸，技术要求，标题栏A．求圆锥表面上的点的投影只能用素线法。B、球体的三面投影可能是圆，也可是椭圆。C、球体在任何投影面上的投影总是圆。D、求平面立体表面上点的三面投影，一定要作辅助线。11．(1分)下列叙述正确的是：A、曲面立体都是由曲面围成的。B、平面立体表面上点的三面投影一定是可见的。C、平面立体由平面，也可由曲面围成。D、曲面立体由曲面与平面或全部由曲面围成。12．(1分)重合断面的轮廓线用（）。A．粗实线绘制B、虚线绘制C、细实线绘制D、点画线绘制13．(1分)移出剖面在下列那种情况下要标注齐全？（）A．断面且按投影关系配置B、断面对称放在任意位置C、配置在剖切位置延长线上的剖面D、不按投影关系配置也不配置在剖切位置延长线上的不对称断面。14．(1分)阶梯剖视图所有的剖切平面是（）。A．一个剖切平面；B、两个相交的剖切平面；C、两个剖切平面；D、几个平行的剖切平面。15．(1分)局部剖视图中的波浪线表示的是（）。A．假想机件的断裂痕迹；B、剖视图的轮廓线；C、局部剖视图的标记；D、剖面符号。16．(1分)半剖视图中视图部分与剖视图部分的分界线是（）。A．点画线；B、波浪线；C、粗实线；D、双点画线。17．(1分)同一机件各图形中的剖面符号（）。A．可每一图形一致；B、无要求；C、必须方向一致；D、必须方向一致、间隔相同。18．(1分)若主视图作剖视图，应该在哪个视图上标注剖切位置、投射方向？（）A．主视图；B、俯视图；C、反映前后方位的视图；D、任意视图。19．(1分)局部视图与斜视图的实质区别是（）。A．投影部位不同；B、投影面不同；C、投影方法不同；D、画法不同。20．(1分)斜视图是向什么投影面投影的()A．向不平行于任何基本投影面的辅助平面投影；B、向基本投影面投影；C、向水平投影面投影；D、向正立投影面投影。21．(1分)装配图尺寸包括：（）A．大小尺寸，装配尺寸，配合尺寸，连接尺寸，外形尺寸B、规格尺寸，连接尺寸，安装尺寸，总体尺寸，其它重要尺寸C、规格尺寸，配合尺寸，安装尺寸，外形尺寸，其它重要尺寸D、规格尺寸，装配尺寸，安装尺寸，外形尺寸，其它重要尺寸22．(1分)正等轴测图的三个轴间伸缩系数相等都为0.82，为便于度量，简化为1，这样画出的正等轴测图比原投影：()A．放大了1.22倍B、缩小了1.22倍C、是原投影的0.8倍D、未变化23．(1分)斜轴测图是用____的方法产生：()A．平行投影B、中心投影C、斜投影D、正投影24．(1分)正轴测图是用的方法获得的：（）A．平行投影B、中心投影C、斜投影D、正投影25．(1分)在投影图中，若只有一个投影图中出现圆的投影，则画斜二测图选...
