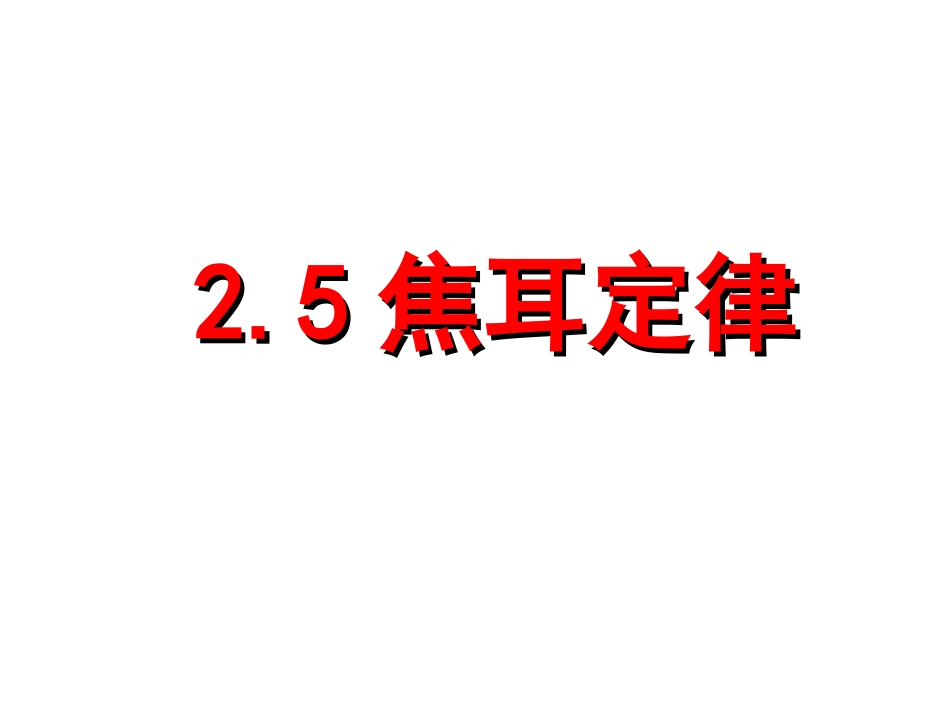

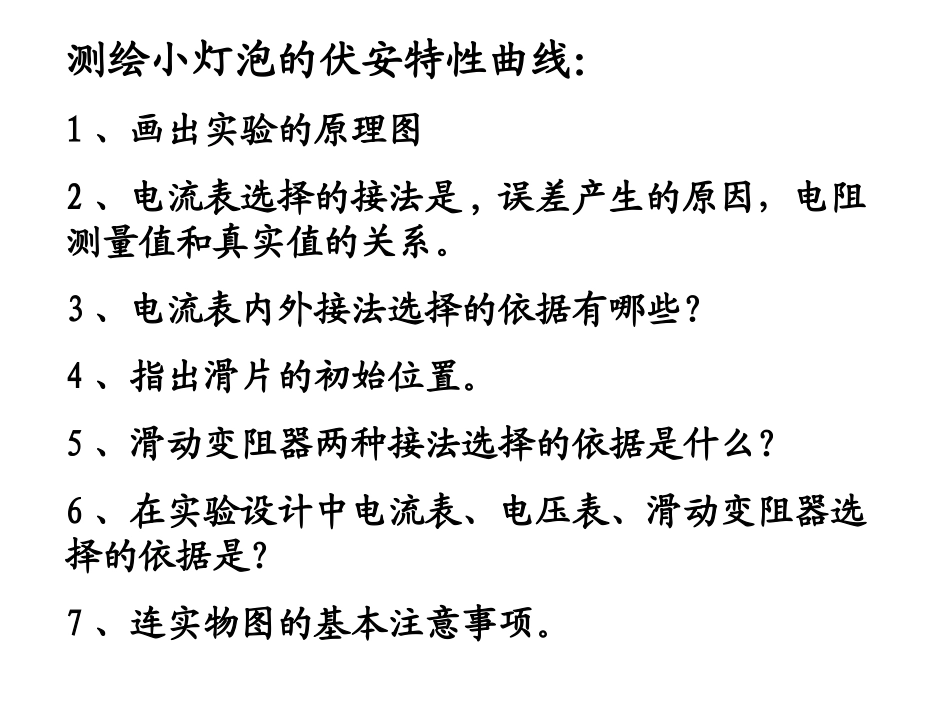

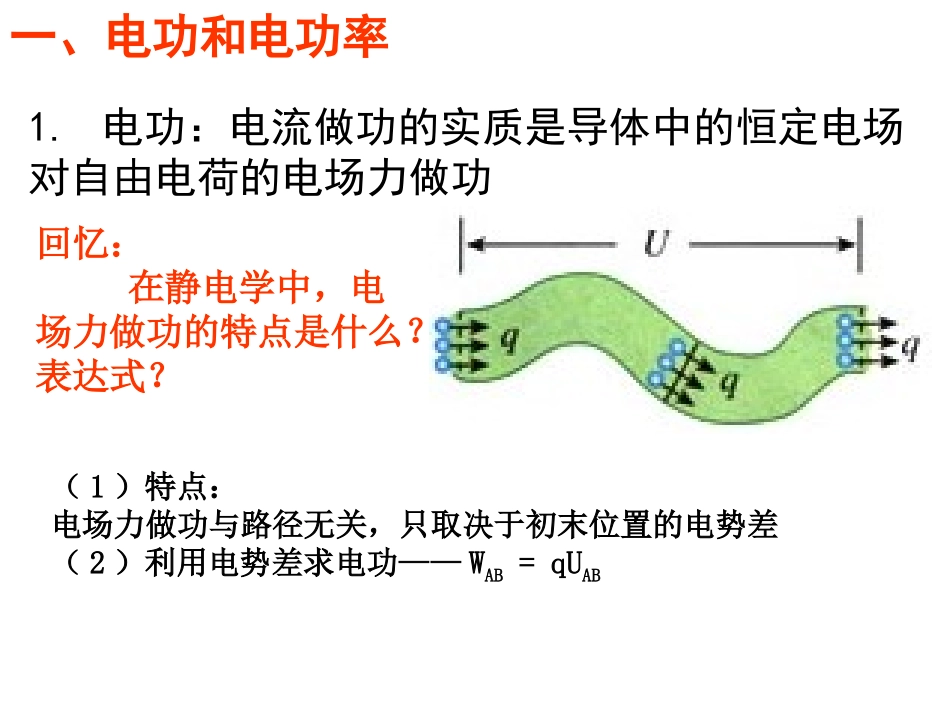

测绘小灯泡的伏安特性曲线：1、画出实验的原理图2、电流表选择的接法是,误差产生的原因，电阻测量值和真实值的关系。3、电流表内外接法选择的依据有哪些？4、指出滑片的初始位置。5、滑动变阻器两种接法选择的依据是什么？6、在实验设计中电流表、电压表、滑动变阻器选择的依据是？7、连实物图的基本注意事项。2.52.5焦耳定律焦耳定律一、电功和电功率1.电功：电流做功的实质是导体中的恒定电场对自由电荷的电场力做功回忆：在静电学中，电场力做功的特点是什么？表达式？（1）特点：电场力做功与路径无关，只取决于初末位置的电势差（2）利用电势差求电功——WAB=qUABW=qUq=ItW=UIt一、电功和电功率1.电功：电流做功的实质是导体中的恒定电场对自由电荷的电场力做功单位：焦耳(J)千瓦时(kWh)1kWh=3.6×106J一、电功和电功率1.电功：电流做功的实质是导体中的恒定电场对自由电荷的电场力做功单位：焦耳(J)千瓦时(kWh)1kWh=3.6×106J功能关系：表达式：W=UIt电场力做多少功即有多少电势能转化为其他形式的能电流做多少功即有多少电能转化为其他形式的能一、电功和电功率1.电功：电流做功的实质是导体中的恒定电场对自由电荷的电场力做功单位：焦耳(J)千瓦时(kWh)1kWh=3.6×106J表达式：W=UIt物理意义：反映了有多少电能转化为其他形式的能也可以说“消耗了多少电能”思考：电路中如有白炽灯、电炉、电解槽、电动机等元件，电功与这些元件的种类有关吗？结论：电功W（消耗了多少电能）只与元件两端的电压U，通过的电流I和通电时间t有关，与元件的种类无关。适用于一切电路做功一、电功和电功率1.电功：电流做功的实质是导体中的恒定电场对自由电荷的电场力做功单位：焦耳(J)千瓦时(kWh)1kWh=3.6×106J表达式：W=UIt物理意义：反映了有多少电能转化为其他形式的能也可以说“消耗了多少电能”适用于一切电路做功2.电功率：单位时间内电流做的功叫电功率P＝W/t＝UI单位：瓦（W）千瓦kW表达式：适用于一切电路的电功率物理意义：反映了电流做功的快慢！探讨几个用电器的能量转化情况a、电流流过电炉b、电流流过电解槽c、电流流过电风扇→电能转化为热能。→电能转化为化学能和热能→电能转化为机械能和热能UItWQ电热：即电能全部转化为热能，电功等于电热在纯电阻电路中（）IRU欧姆定律：RtI2Q电热：二、电热和热功率1.电热:电流通过导体产生的热量RtI2Q焦耳定律：2.热功率:单位时间内电流通过导体产生的热量表达式：P热=I2R如：白炽灯的功率越大则越亮白炽灯、电炉等UItWQ电热：即电能全部转化为热能，电功等于电热在纯电阻电路中（白炽灯、电炉等）IRU欧姆定律：RtI2Q电热：在非纯电阻电路中，（如电动机）电能大部分转化为机械能，但不可避免的一小部分转化为热能。UItW电功：tRUtUIt22RIQW结论：tRIQ2电热：W>QU>IR（欧姆定姆不适用）应该是W=E机+Q1．纯电阻用电器:电流通过用电器以发热为目的如电炉、电熨斗、电饭锅、电烙铁、白炽灯泡等电能全部转化为热能,电功等于电热2．非纯电阻用电器:电流通过用电器是以转化为热能以外的形式的能力为目的,发热不是目的,而是难以避免的热能损失.例如电动机、电解槽、给蓄电池充电、日光灯等电能大部分转化为其它能，一小部分转化为热能电功大于电热QRtItRUUItW22其它WQW热电PRURIUI22P其热电PPP例题一台电动机，线圈电阻是0.4，当电动机两端加220V电压时，通过电动机的电流是50A。（1）这台电动机每分钟所做的机械功有多少?效率为多少？（2）某时电动机突然被卡住而停止转动，则此时的电动机消耗的功率为多少？课堂练习1：图中虚线框内是一个未知电路，测得它的两端点a，b之间的电阻是R，在a，b之间加上电压U，测得流过这电路的电流为I，则未知电路的电功率一定是()A.I2RB.U2/RC.UID.I2R+UI课堂练习2：一根电阻丝在通过2C的电量时，消耗电能是8J。若在相同时间内通过4C的电量，则该电阻丝两端所加电压U和该电阻丝在这段时间内消耗的电能E分别为（）A．U＝4VB．U=8VC．E＝16JD．E=32J答案：BD课堂练习3：加在某台电动机上的电压是U，电动机消耗的电功率为P，电动机线圈的电阻为r，则电...
