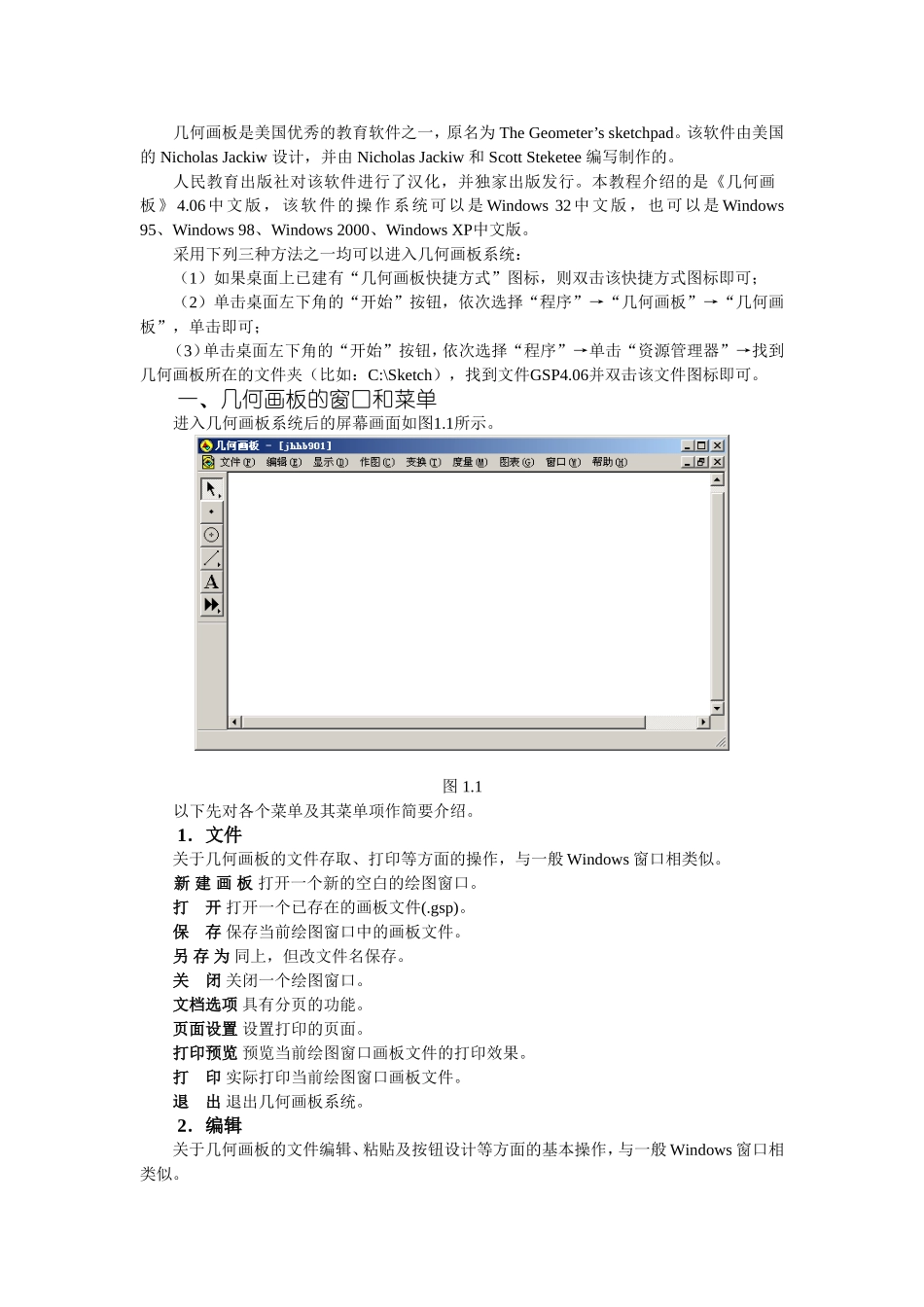

几何画板是美国优秀的教育软件之一，原名为TheGeometer’ssketchpad。该软件由美国的NicholasJackiw设计，并由NicholasJackiw和ScottSteketee编写制作的。人民教育出版社对该软件进行了汉化，并独家出版发行。本教程介绍的是《几何画板》4.06中文版，该软件的操作系统可以是Windows32中文版，也可以是Windows95、Windows98、Windows2000、WindowsXP中文版。采用下列三种方法之一均可以进入几何画板系统：（1）如果桌面上已建有“几何画板快捷方式”图标，则双击该快捷方式图标即可；（2）单击桌面左下角的“开始”按钮，依次选择“程序”→“几何画板”→“几何画板”，单击即可；（3）单击桌面左下角的“开始”按钮，依次选择“程序”→单击“资源管理器”→找到几何画板所在的文件夹（比如：C:\Sketch），找到文件GSP4.06并双击该文件图标即可。一、几何画板的窗口和菜单进入几何画板系统后的屏幕画面如图1.1所示。图1.1以下先对各个菜单及其菜单项作简要介绍。1．文件关于几何画板的文件存取、打印等方面的操作，与一般Windows窗口相类似。新建画板打开一个新的空白的绘图窗口。打开打开一个已存在的画板文件(.gsp)。保存保存当前绘图窗口中的画板文件。另存为同上，但改文件名保存。关闭关闭一个绘图窗口。文档选项具有分页的功能。页面设置设置打印的页面。打印预览预览当前绘图窗口画板文件的打印效果。打印实际打印当前绘图窗口画板文件。退出退出几何画板系统。2．编辑关于几何画板的文件编辑、粘贴及按钮设计等方面的基本操作，与一般Windows窗口相类似。撤消撤消上一步操作（快捷方式：Ctrl+Z）。重复与撤消相反（快捷方式：Ctrl+R）。剪切将选中的内容删除，但寄存在剪贴板中（快捷方式：Ctrl+X）。复制将选中的内容复制到剪贴板中（快捷方式：Ctrl+C）。粘贴图片将剪贴板中的内容复制到当前位置（快捷方式：Ctrl+V）。清除将选中的内容删除，也不寄存在剪贴板中。操作类按钮用于构造移动、动画、隐藏/显示、序列、链接、滚动等按钮。选择所有选择当前绘图窗口中的所有可见对象。选择父对象对当前绘图窗口中被选中的对象，给出其是由哪些对象派生而来的。选择子对象对当前绘图窗口中被选中的对象，给出由其进一步派生出的对象。分离/合并具有将点从线上或圆上分离出来（或将点合并到线上或圆上），也可分离或合并文本。编辑定义编辑已经有的定义，例如编辑已经有的函数表达式、参数、方程等（快捷方式：Crtl+E）。属性弹出被选择对象的相关属性对话框，了解对象的子对象、父对象。参数选项角度、弧度、精确度等的设置。3．显示关于几何画板的文字内容、颜色及图形方式等方面的基本操作。线型设置选定的线或轨迹为粗线、细线、虚线之一，使对象更突出。颜色设置选定的图形的颜色，使对象更突出。文本设置选定的标签、符号、度量等文字的字体等。隐藏隐藏选定的目标（Ctrl+H）。显示所有隐藏显示所有的隐藏目标。显示标签显示（或隐藏）被选中对象的标签。标签设置当前选中对象标签的属性。追踪设置/消除选定目标为轨迹跟踪状态。擦除追踪踪迹从屏幕上清除所有自由追踪对象所产生的踪迹。动画根据选定的目标条件进行动画运动。加速增大对象运动速度。减速减小对象运动速度。停止动画停止动画。显示文本工具栏显示（或隐藏）文本编辑工具。显示运动控制台显示（或隐藏）运动控制台。显示/隐藏工具箱隐藏工具框，即使得图1.1中绘图窗口左边的几个工具不显示。4．作图根据给定的特定条件作出子女级的图形。表1.1作图的类型作图的前提条件对象上的点一个和一个以上的对象交点两条路径中点一条或多条线段线段（射线、直线）两个或更多个点垂直线一直线型对象和一个或更多个点平行线一个点和一个或更多个直线型对象角平分线三个点，其中第二点为角的顶点以圆心和一点划圆两个点，其中第一点为圆心以圆心和半径划圆一个点和一条线段圆上的弧圆周及两个点（逆时针方向）或圆心、圆上的两个点（逆时针方向）过三点的弧三个点（圆、扇形、弓形、多边形的）内部一个圆、一段弧或多边形顶点（需顺次选择）轨迹一个对象和路径上的一个点5．变换根据特定的条件进行变换得到子女级的图形...
