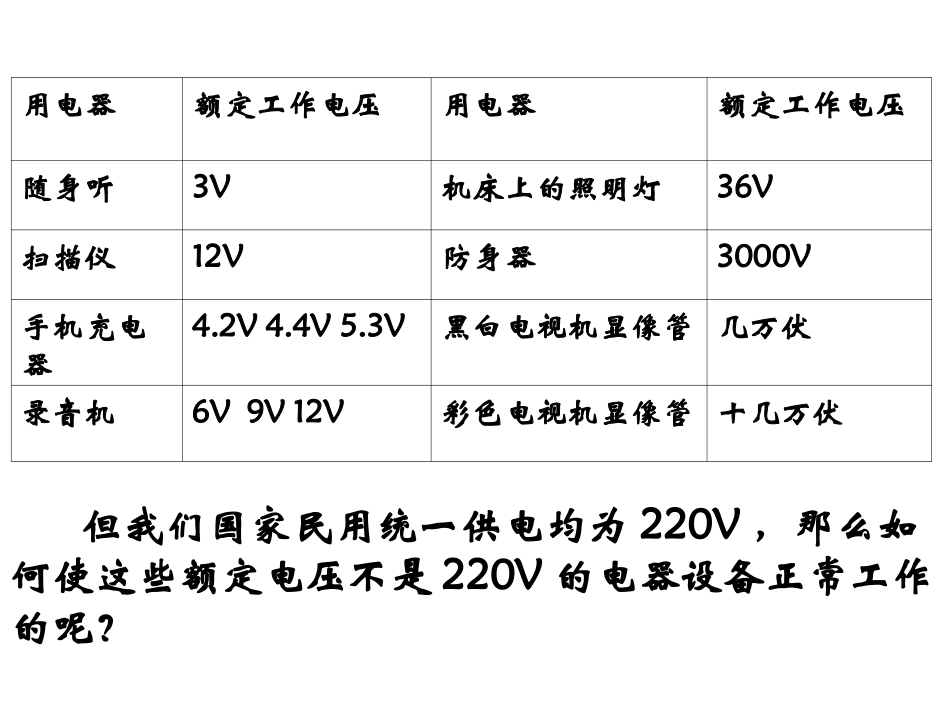

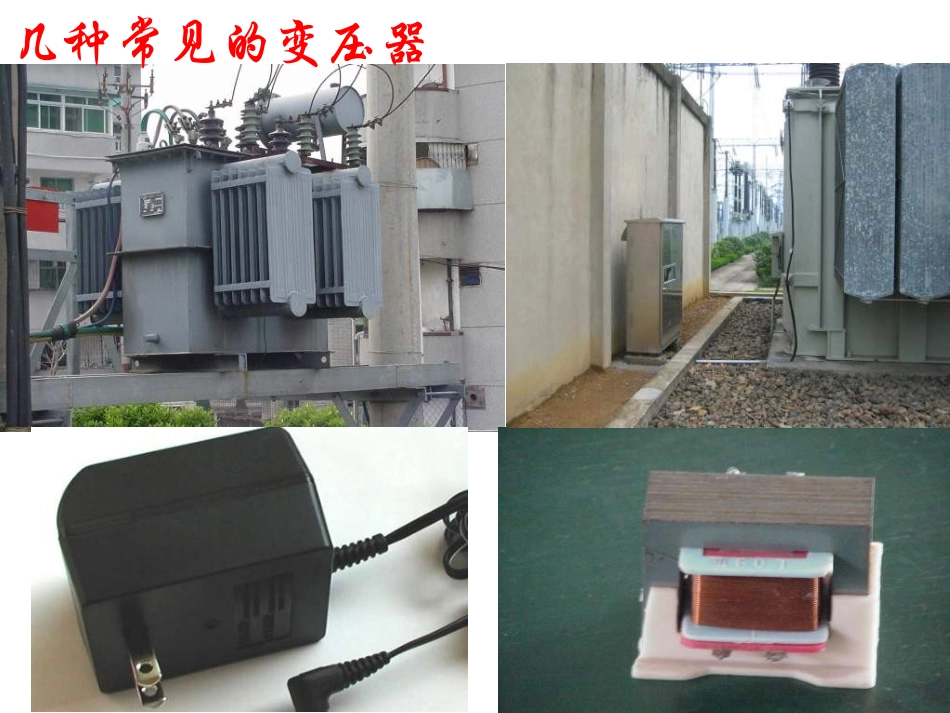

5.4变压器用电器额定工作电压用电器额定工作电压随身听3V机床上的照明灯36V扫描仪12V防身器3000V手机充电器4.2V4.4V5.3V黑白电视机显像管几万伏录音机6V9V12V彩色电视机显像管十几万伏但我们国家民用统一供电均为220V,那么如何使这些额定电压不是220V的电器设备正常工作的呢?几种常见的变压器一、变压器的构造1.示意图U1U2∽n1n2∽原线圈副线圈铁芯2.构造:(1)闭合铁芯(绝缘硅钢片叠合而成)(2)原线圈(初级线圈):用绝缘导线绕制,其匝数用n1表示(3)副线圈(次级线圈):用绝缘导线绕制,其匝数用n2表示(4)原线圈输入电压:U1;副线圈输出电压:U2.过程分析原线圈:变化电压原线圈:变化电流铁芯:变化磁场副线圈横截面:变化磁通量副线圈:感应电压副线圈:感应电流U1U2∽n1n2∽原线圈副线圈铁芯由于磁路闭合,两个线圈横截面中穿过的磁通量及磁通量的变化和变化率都几乎相同U1U2∽n1n2∽原线圈副线圈铁芯变压器通过闭合铁芯,利用互感现象实现了电能(U1、I1)到磁场能(变化的磁场)再到电能(U2、I2)转化。理想变压器如果在能量转化的过程中能量损失很小,能够略去原、副线圈的电阻,以及各种电磁能量损失,这样的变压器我们称之为理想变压器。这是物理学中又一种理想化模型。要求:无铜损、铁损、磁损三、理想变压器的变压规律I1I2n1n2U1U2原、副线圈中产生的感应电动势分别是:E1=n1/tE2=n2/t若不考虑原副线圈的内阻有:U1=E1U2=E22121nnUU2121nnEE由于铁芯闭合:磁通量变化率相同所以:结论:理想变压器原副线圈的端电压之比等于这两个线圈的匝数之比n2>n1U2>U1-----升压变压器n2
